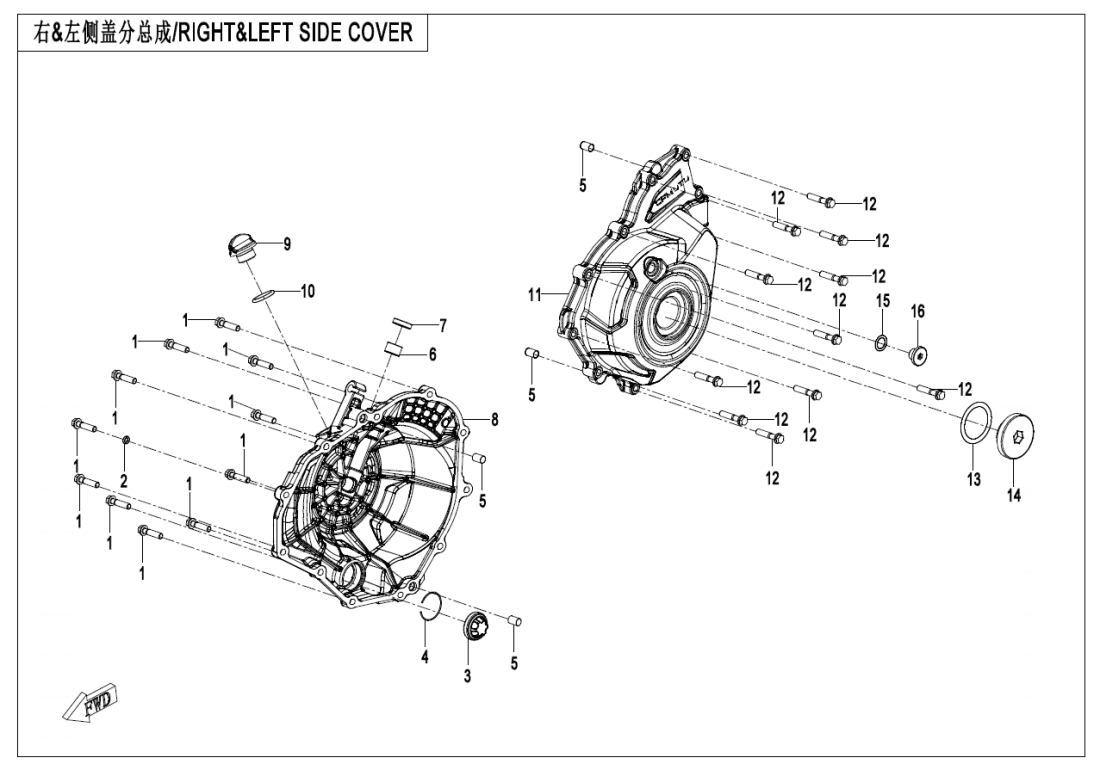

E01‑2 LEFT@^ RIGHT SIDE COVER
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (31)
E01‑2 LEFT@^ RIGHT SIDE COVER (18)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (15)
E02‑2 CYLINDER HEAD(1) (20)
E02‑3 CYLINDER HEAD(2) (56)
E02‑4 CYLINDER HEAD(3) (4)
E02‑5 CAMSHAFT (18)
E03 MAGNETO (5)
E04‑1 CRANKSHAFT AND CONNECTING ROD(1) (13)
E04‑2 CRANKSHAFT AND CONNECTING ROD(2) (13)
E05‑A CLUTCH(FCC) (18)
E06‑1 TRANSMISSION SYSTEM(1) (26)
E06‑2-V1 TRANSMISSION SYSTEM(2) (38)
E06‑2-V2 TRANSMISSION SYSTEM(2) (40)
E07 OIL PUMP (18)
E08 WATER PUMP (4)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (11)
E17 THROTTLE@^INJECTOR (8)
E99 (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 11 | Cena 15,54 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky O-SEAL RING 5x20700-012201 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky VIEWER, OIL LEVEL0SQV-013100-1000-M1 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CIRCLIP0SQV-013001-1000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NEEDLE BEARING HK121030403-01200 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL SEAL 12x20x50010-080009 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Pravý boční kryt0SQV-013010-5000-0D600 |
Počet 1 | Cena 2 874 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RH SIDE COVER ASSY0SQV-013010-5000-0HB00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLUG, OIL FILLING0700-013008 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Boční kryt (Levý)0SQV-014010-5000-0D600 |
Počet 1 | Cena 2 517 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LH SIDE COVER ASSY0SQV-014010-5000-0HB00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x300010-060012-0010 |
Počet 11 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky O-SEAL RING 35x3.501A0-012003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FILTER COVER01A0-012002-0D600 |
Počet 1 | Cena 249 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 13x20DM0-011006 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky VIEWING HOLE, TIMING INSPECTION0DM0-014003 |
Počet 1 | Cena 72,60 Kč |
