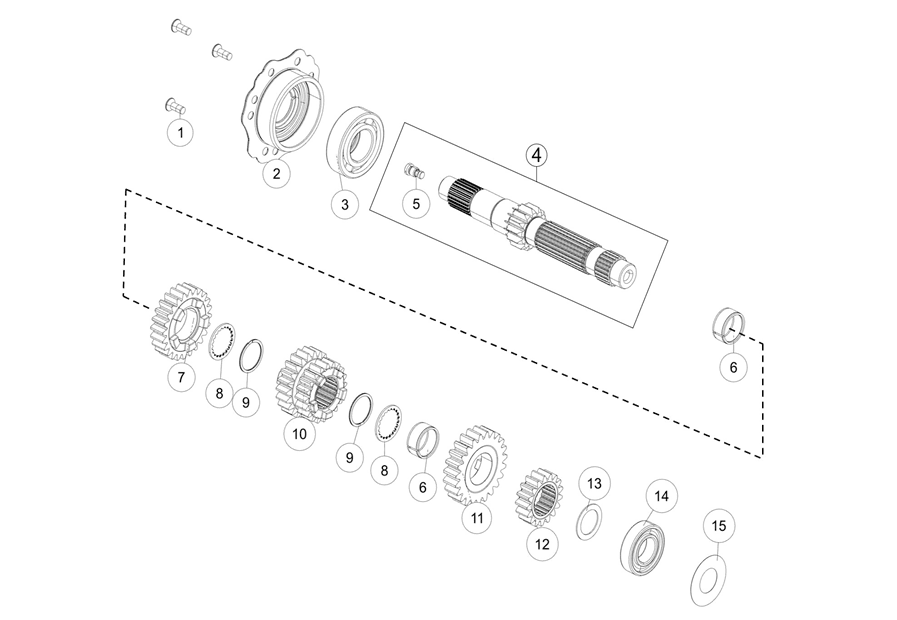

E03 TRANSMISSION I‑MAIN SHAFT
E01‑1 ENGINE CASE (13)
E01‑2 CLUTCH COVE (20)
E02‑1 BALANCER SHAFT (8)
E02‑2 CRANKSHAFT (13)
E02‑3 CLUTCH (18)
E03 TRANSMISSION I‑MAIN SHAFT (15)
E04 TRANSMISSON II‑COUNTERSHAFT (20)
E05 SHIFTING MECHANISM (33)
E06‑1 WATER PUMP (11)
E06‑2 VALVE DRIVE (36)
E07 TIMING DRIVE (16)
E08 CYLINDER HEAD (35)
E09 LUBRICATING SYSTEM (40)
E16 IGNITION SYSTEM (19)
E17 ELECTRIC STARTER (10)
E18 THROTTLE@^INJECTOR (4)
E21 CYLINDER HEAD SYSTEM KIT (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub (vrut)C010642060166S |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SLIDING GEAR 3/4.GC63633003100 |
Počet 1 | Cena 2 113 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky IDLER GEAR 6.GC63633006100 |
Počet 1 | Cena 1 274 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SOLID GEAR 2.GC63533002000 |
Počet 1 | Cena 590 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STOP DISC 22.2/31.7/1C63533032000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DEEP GROOVE BALL BEARING 22X45X12C0625068912 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SEALING DISC 22X45X0,2C90033088000 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BEARING FLANGEA64030168000 |
Počet 1 | Cena 2 579 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DEEP GROOVE BALL BEARING 28X58X16 C3C0006252801600 |
Počet 1 | Cena 451 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DRIVE SHAFT PREASSEMBLEDC64033001044 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REDUCER 0,3MM M8C63533001030 |
Počet 1 | Cena 451 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky NEEDLEBEARING K 24X28X13 GETEILTC04052428128G |
Počet 2 | Cena 590 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky IDLER GEAR 5.GC63633005100 |
Počet 1 | Cena 1 212 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky TOOTHED WASHER D27C63533045000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CIRCLIP D26C0471026000 |
Počet 2 | Cena 575 Kč |
