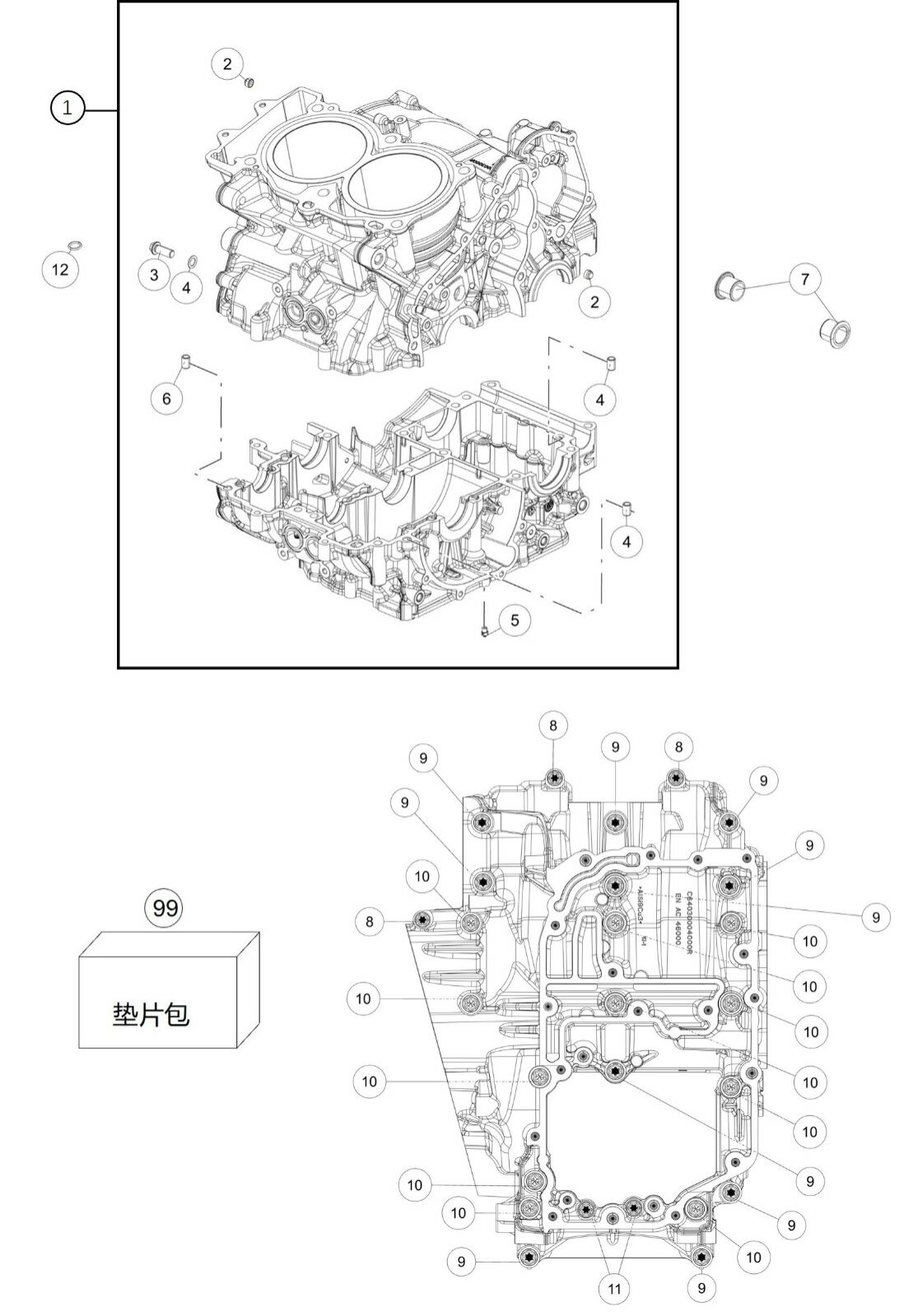

E01‑1 ENGINE CASE
E01‑1 ENGINE CASE (13)
E01‑2 CLUTCH COVE (20)
E02‑1 BALANCER SHAFT (8)
E02‑2 CRANKSHAFT (13)
E02‑3 CLUTCH (18)
E03 TRANSMISSION I‑MAIN SHAFT (15)
E04 TRANSMISSON II‑COUNTERSHAFT (20)
E05 SHIFTING MECHANISM (33)
E06‑1 WATER PUMP (11)
E06‑2 VALVE DRIVE (36)
E07 TIMING DRIVE (16)
E08 CYLINDER HEAD (35)
E09 LUBRICATING SYSTEM (40)
E16 IGNITION SYSTEM (19)
E17 ELECTRIC STARTER (10)
E18 THROTTLE@^INJECTOR (4)
E21 CYLINDER HEAD SYSTEM KIT (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky ENGINE CRANKCASE ASSYC64030000044FBP |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HEX COLLAR SCR.,M8X90,ISA 40 W.WASHERC00002508090U0 |
Počet 11 | Cena 102 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEX COLLAR SCR.,M6X60,ISA 30 W.WASHERC00002506060U0 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O RING 10X1,8 HNBR70 BLACKC0377101018000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky THREAD PIN DIN 913 M8X6 PRE30C0913080060S |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HH COLLAR SCREW M8X20 T30C0000150802000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CU RING D8,2/13/1C0603082131 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky PISTON NOZZLEC90030063070 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FITTING SLEEVE 6X8X11C90030024000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky HOUSING BUSHC79230010000 |
Počet 2 | Cena 280 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky HH COLLAR SCREW M6X35 WITH WASHER T30C00002506035U0 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky HEX COLLAR SCR.,M8X65,ISA 40 W.WASHERC00002508065U0 |
Počet 10 | Cena 87,12 Kč | |
|
Číslo na výkresu 99 |
Název součástky Kód součástky ENGINE GASKET-SETC64030099000 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
