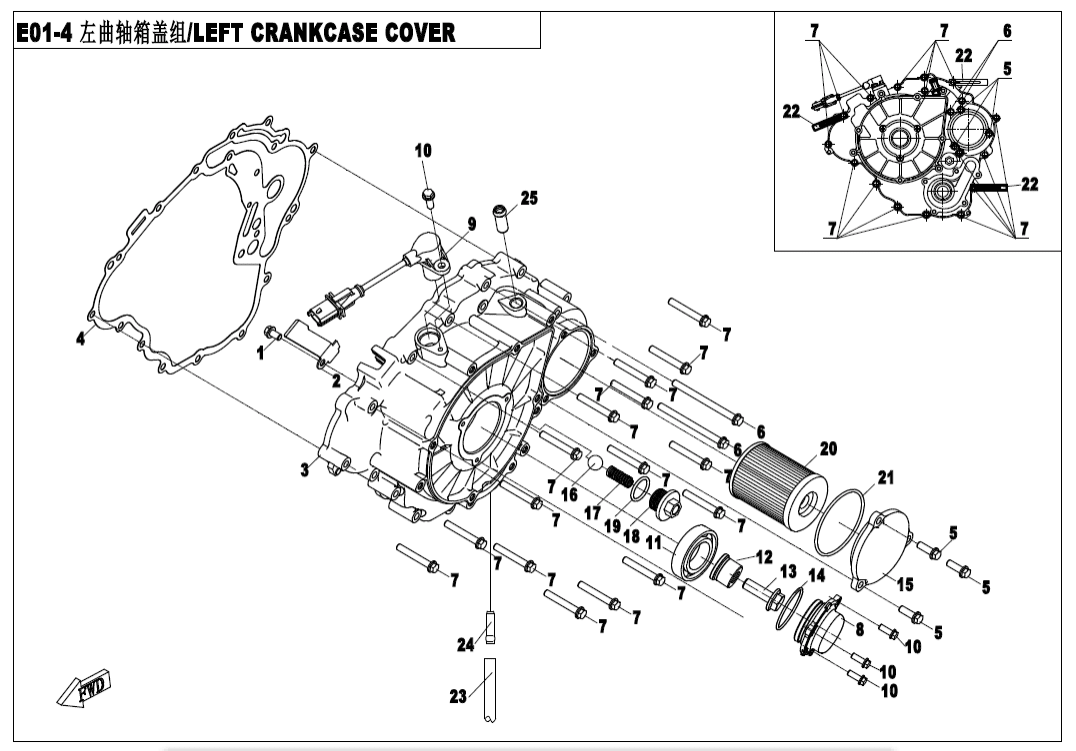

E01‑4 LEFT CRANKCASE COVER ASSY
E00 191S‑B ENGINE (1)
E01‑1 LEFT CRANKCASE ASSY (35)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3 CVT CASE ASSY. (22)
E01‑4 LEFT CRANKCASE COVER ASSY (25)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2-A‑V1 CYLINDER HEAD ASSY.(WITH FUEL VAPORIZATION SYSTEM) (37)
E02‑2-A‑V2 CYLINDER HEAD ASSY.(WITH FUEL VAPORIZATION SYSTEM) (35)
E02‑2-B‑V1 CYLINDER HEAD ASSY.(WITHOUT FUEL VAPORIZATION SYSTEM) (37)
E02‑2-B‑V2 CYLINDER HEAD ASSY.(WITHOUT FUEL VAPORIZATION SYSTEM) (35)
E02‑3 CYLINDER BODY ASSY. (12)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (8)
E03 MAGNETO ASSY. (4)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (10)
E05‑A-V2 CLUTCH @^ CVT ASSY. (26)
E05‑A-V3 CLUTCH @^ CVT ASSY. (26)
E05‑B-V2 CLUTCH @^ CVT ASSY.(FOR EU167 ONLY) (26)
E05‑B-V3 CLUTCH @^ CVT ASSY.(FOR EU167 ONLY) (26)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (35)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E06‑3-V3 TRANSMISSION SYSTEM(3) (29)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (6)
E29 ENGINE GASKET KIT (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub0010-080010-00001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLATE0GR0-014005 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LH CRANKCASE COVER0GR0-014001-10002 |
Počet 1 | Cena 3 340 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STEEL GASKET, LH CRANKCASE COVER0GR0-014002-10000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x750A70-011005-00001 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 16 | Cena 15,54 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PLUG0GRA-014001 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RPM SENSOR0800-014100-20000 |
Počet 1 | Cena 451 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Ložisko30400-02800 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Počet 1 | Cena 202 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub0800-014009-00002 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-SEAL RING 48X2.50GRA-014003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FILTER COVER0800-014002-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STEEL BALL3120015 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Počet 1 | Cena 93,22 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky OIL FILTER, ENGINE0800-011300-0004 |
Počet 1 | Cena 466 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OVERFLOW HOSE0800-014013 |
Počet 1 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PIPE JOINT01A0-022102 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 25 |
Název součástky Kód součástky JOINT , BREATHER HOSE0010-013006-0010 |
Počet 1 | Cena 43,52 Kč |
