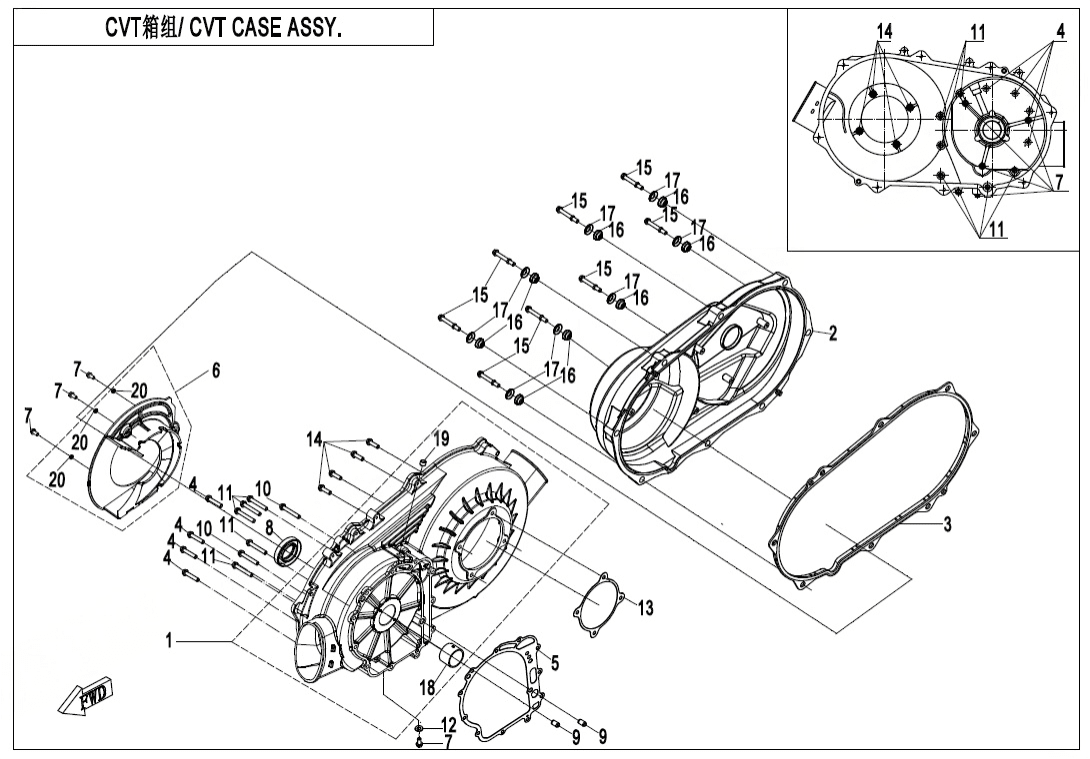

E01‑3 CVT CASE ASSY.
E00 191S‑B ENGINE (1)
E01‑1 LEFT CRANKCASE ASSY (35)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3 CVT CASE ASSY. (22)
E01‑4 LEFT CRANKCASE COVER ASSY (25)
E02‑1 CYLINDER HEAD COVER ASSY (5)
E02‑2-A‑V1 CYLINDER HEAD ASSY.(WITH FUEL VAPORIZATION SYSTEM) (37)
E02‑2-A‑V2 CYLINDER HEAD ASSY.(WITH FUEL VAPORIZATION SYSTEM) (35)
E02‑2-B‑V1 CYLINDER HEAD ASSY.(WITHOUT FUEL VAPORIZATION SYSTEM) (37)
E02‑2-B‑V2 CYLINDER HEAD ASSY.(WITHOUT FUEL VAPORIZATION SYSTEM) (35)
E02‑3 CYLINDER BODY ASSY. (12)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (8)
E03 MAGNETO ASSY. (4)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (10)
E05‑A-V2 CLUTCH @^ CVT ASSY. (26)
E05‑A-V3 CLUTCH @^ CVT ASSY. (26)
E05‑B-V2 CLUTCH @^ CVT ASSY.(FOR EU167 ONLY) (26)
E05‑B-V3 CLUTCH @^ CVT ASSY.(FOR EU167 ONLY) (26)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (35)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E06‑3-V3 TRANSMISSION SYSTEM(3) (29)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (6)
E29 ENGINE GASKET KIT (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CVT CASE ASSY0GS0-013100-10010 |
Počet 1 | Cena 3 729 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky CVT CASE ASSY0GS0-013100-10020 |
Počet 1 | Cena 1 383 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CVT CASE COVER0GR0-013002-20001 |
Počet 1 | Cena 2 765 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING ,'CVT COVER0GR0-013003 |
Počet 1 | Cena 233 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x220GRV-012102-1100 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky STEEL GASKET, CVT CASE0GR0-013001-20000 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky AIR DEFLECTOR0GS0-013010 |
Počet 1 | Cena 295 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL SEAL 32X55X100JY0-013103 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DOWEL PIN φ8×140010-080008 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6×320010-080012-0010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 60010-060009 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GASKET 2, CVT CASE0800-012002-10000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT 1, CVT COVER0GSV-013004-3000 |
Počet 8 | Cena 58,08 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER WASHER0800-021102 Alternativy: 0800-021102-10000 |
Počet 8 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CAP, RUBBER WASHER0800-021103 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING, CVT RED RED0JY0-013102-00011 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLAIN BEARING, CVT BLUE0JY0-013102-00021 |
Počet 2 | Cena 233 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Pouzdro0GR0-013012 |
Počet 3 | Cena 46,61 Kč |
