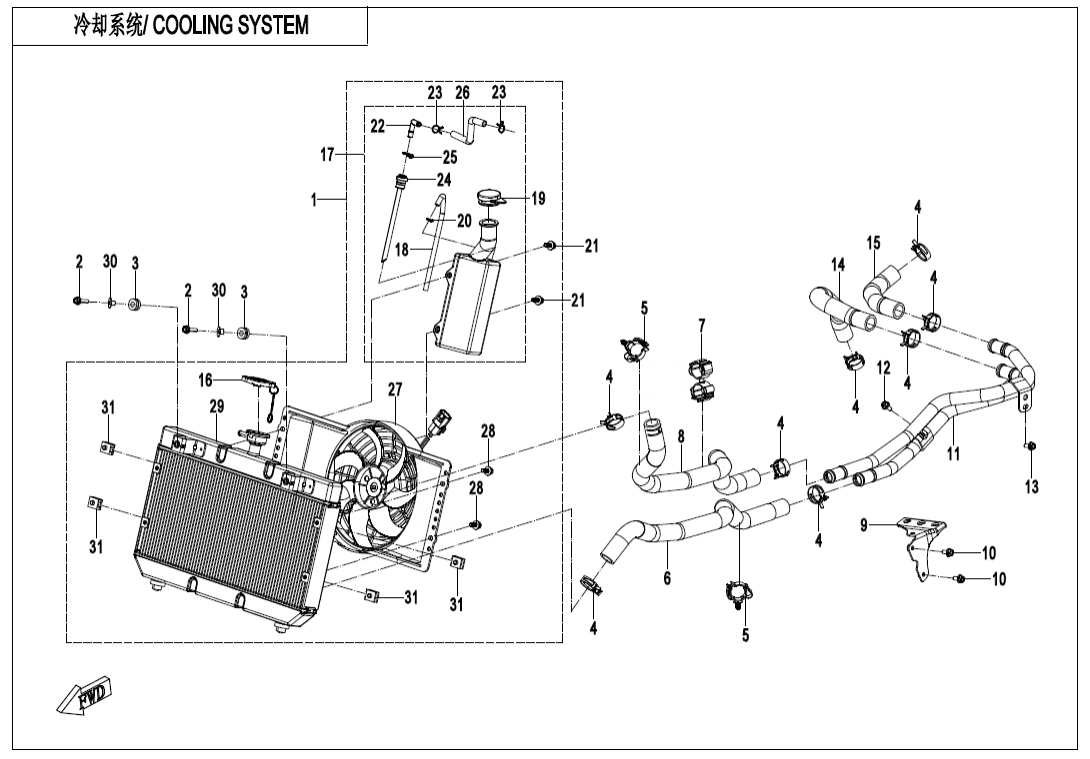

F18 COOLING SYSTEM
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (2)
F02 MUFFLER (43)
F03 FRAME (33)
F04‑1 FRONT PLASTICS (23)
F04‑2 FRONT PLASTICS (25)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 REAR PLASTICS (36)
F04‑5 BOTTOM PLASTICS (7)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMIN) (11)
F07‑B FRONT WHEEL(STEEL) (11)
F08 BRAKE SYSTEM (56)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HEATED HANDLEBAR (1)
F11‑A REAR WHEEL(ALUMIN) (11)
F11‑B REAR WHEEL(STEEL) (11)
F12 FUEL TANK (26)
F13 SEAT (7)
F14 RACK (15)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2-V1 TOWING WINCH (22)
F15‑2-V2 TOWING WINCH (22)
F16 LIGHTS (14)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(GEDANITE GREY) (6)
F19‑1-B DECAL KITS(MAGMA RED) (6)
F19‑2-A WARNING DECAL (13)
F20 TOOL (1)
F23 BUMPER (9)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (6)
F30 DRIVETRAIN SYSTEM (21)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (26)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Sestava chladiče9DQV-181000-1103 |
Počet 1 | Cena 9 104 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky METAL WATER HOSE9DQV-180005-1100 |
Počet 1 | Cena 264 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ENGINE WATER INLET PIPE9DQV-180004-1100 |
Počet 1 | Cena 466 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ENGINE WATER OUTLET PIPE9DQV-180003-1100 |
Počet 1 | Cena 466 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CAP，WATER FILLER8010-180024 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RESERVOIR TANK ASSY9DQV-181030-1102 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RESERVOIR OVERFLOW PIPE9DQV-181030-1101-21 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CAP，RESERVOIR TANK8010-180023 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT ASSY9DQV-181000-1100-21 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky JOINT, RESERVOIR TANK8030-180302 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RESERVOIR CONNECTING HOSE9DQV-181030-1100-22 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLAMP A1330601-113010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky RESERVOIR CONNECTING PIPE9DQV-181031-1102 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FAN MOTOR ASSY9DQV-181020-1101 |
Počet 1 | Cena 3 744 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT ASST9DQV-181000-1100-20 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Sestava chladiče9DQV-181010-1103 |
Počet 1 | Cena 4 164 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky UPPER INSULATION9NTV-182140-1200 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky U-TYPE NUT9DQV-181000-1100-22 |
Počet 4 | Cena 62,15 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 8 | Cena 87,05 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CLASP 275HYV-188002-6000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky WATER OUTLET PIPE, RADIATOR9DQV-180002-1100 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DOUBLE TUBE CLAMP9DQV-182000-1100 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RADIATOR WATER INLET PIPE9DQV-180001-1100 |
Počet 1 | Cena 497 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky METAL WATER HOSE FIXED CORD LUG 39DQV-180008-1100 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky METAL WATER HOSE FIXED CORD LUG 39DQV-180008-1101 |
Počet 1 | Cena 109 Kč |
není skladem Poptat tento díl |
