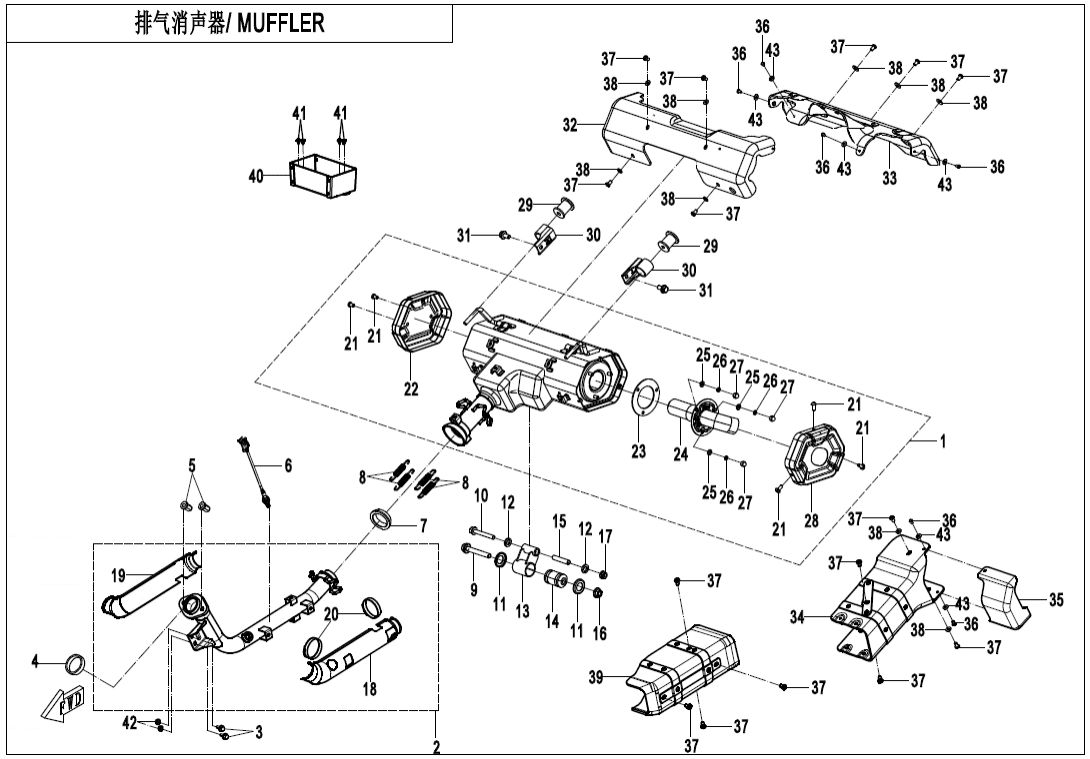

F02 MUFFLER
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (2)
F02 MUFFLER (43)
F03 FRAME (33)
F04‑1 FRONT PLASTICS (23)
F04‑2 FRONT PLASTICS (25)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 REAR PLASTICS (36)
F04‑5 BOTTOM PLASTICS (7)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMIN) (11)
F07‑B FRONT WHEEL(STEEL) (11)
F08 BRAKE SYSTEM (56)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HEATED HANDLEBAR (1)
F11‑A REAR WHEEL(ALUMIN) (11)
F11‑B REAR WHEEL(STEEL) (11)
F12 FUEL TANK (26)
F13 SEAT (7)
F14 RACK (15)
F15‑1 ELECTRIC SYSTEM (48)
F15‑2-V1 TOWING WINCH (22)
F15‑2-V2 TOWING WINCH (22)
F16 LIGHTS (14)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(GEDANITE GREY) (6)
F19‑1-B DECAL KITS(MAGMA RED) (6)
F19‑2-A WARNING DECAL (13)
F20 TOOL (1)
F23 BUMPER (9)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (6)
F30 DRIVETRAIN SYSTEM (21)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (26)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MUFFLER ASSY9DQV-021200-1102 |
Počet 1 | Cena 13 377 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-080065810 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CAP, CUSHION SLEEVE9010-050003 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE WASHER9CR6-020003 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MUFFLER MOUNT ASSY9CR6-020020-00001 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CUSHION SLEEVE ASSY5BY0-020030-00001 |
Počet 1 | Cena 497 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LINER, MUFFLER7020-020001 |
Počet 1 | Cena 62,15 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky EXHAUST PIPE LH PANEL9CRV-021102-1301 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky EXHAUST PIPE RH PANEL9CRV-021101-1301 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Sestava výfukového potrubí9CRV-021100-1601 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SCREW CLAMP，A-TYPE7030-021305 |
Počet 2 | Cena 109 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RH DECO COVER9DQV-021206-1100 |
Počet 1 | Cena 2 082 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SEAL GASKET,GRAPHITE9DS#-021001-6000 |
Počet 1 | Cena 202 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPAPK ARRESTOR9GQ0-021320 |
Počet 1 | Cena 363 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 25 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Matice30220-060810 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH DECO COVER9DQV-021205-1100 |
Počet 1 | Cena 2 082 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RUBBER BUSH,MUFFLER9GQ0-020002 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky MUFFLER UPPER BRACKET9DQV-032007-1100 |
Počet 2 | Cena 140 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky MUFFLER BODY HEAT INSULATOR GUARD 29DQV-021340-1100 |
Počet 1 | Cena 513 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky MUFFLER BODY HEAT INSULATOR GUARD9DQV-021320-1100 |
Počet 1 | Cena 637 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky EXHAUST PIPE HEAT INSULATOR ASSY 19CRV-021130-1301 |
Počet 1 | Cena 730 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky EXHAUST HEAT INSULATION GUARD 19DQV-021120-1100 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky BLIND RIVET30902-0401200 |
Počet 6 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 15 | Cena 15,54 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Podložka30309-060900 Alternativy: 30305-060112 |
Počet 9 | Cena 15,54 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky EXHAUST PIPE HEAT INSULATOR ASSY 29CRV-021140-1601 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BUSHING, EXHAUST PIPE0800-022300 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky BATTERY BOX HEAT INSULATOR9DQV-021360-1100 |
Počet 1 | Cena 559 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky Podložka30305-040112 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 1 | Cena 3 045 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SMALL GRAPHITE RING9AWA-021003-00002 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky DRAG SPRING,MUFFLER9CR6-020002-00001 |
Počet 4 | Cena 77,68 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Šroub30006-102070810 |
Počet 1 | Cena 31,07 Kč |
