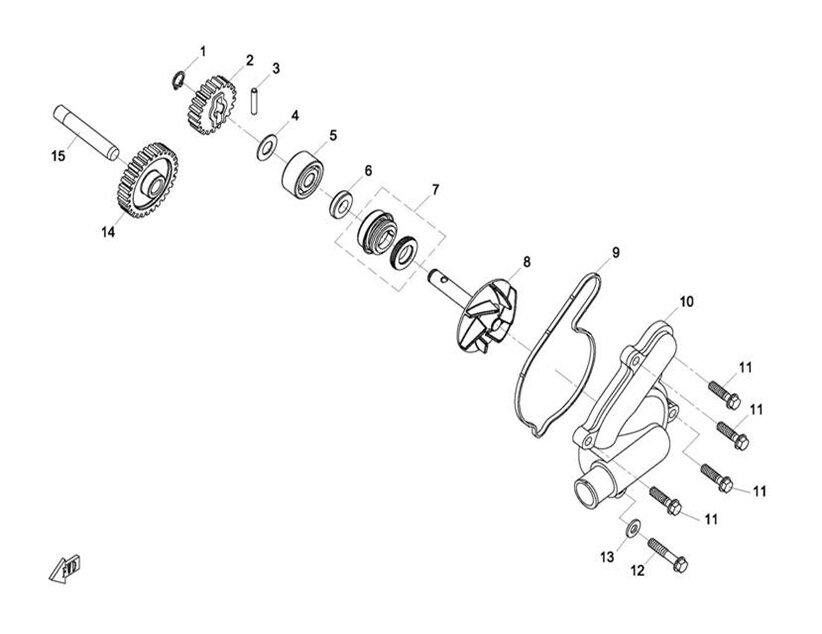

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT1030801-01005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky GEAR, WATER PUMP0800-080002 |
Cena 62,15 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky ROLLER NEEDLE P4×21.830406-00402 |
Cena 15,54 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky WASHER 100800-011005 |
Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Ložisko30408-01000 |
Cena 653 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky OIL SEAL 10×20×50110-080005 |
Cena 43,52 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky WATER SEAL ASSY0010-081000 Alternativy: 0700-081200 |
Cena 186 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky IMPELLER, WATER PUMP0800-081000 Alternativy: 0800-0800A0 |
Cena 295 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SEAL RING, WATER PUMP COVER0800-080004 |
Cena 46,61 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER PUMP COVER0800-080003 |
Cena 392 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6×220010-080013-0030 Alternativy: 0010-080013-0010 |
Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×300010-060012-0030 Alternativy: 0010-060012-0010 |
Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 60010-060009 |
Cena 31,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky IDLE GEAR, WATER PUMP0800-080001 |
Cena 102 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Cena 77,68 Kč |
