| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|

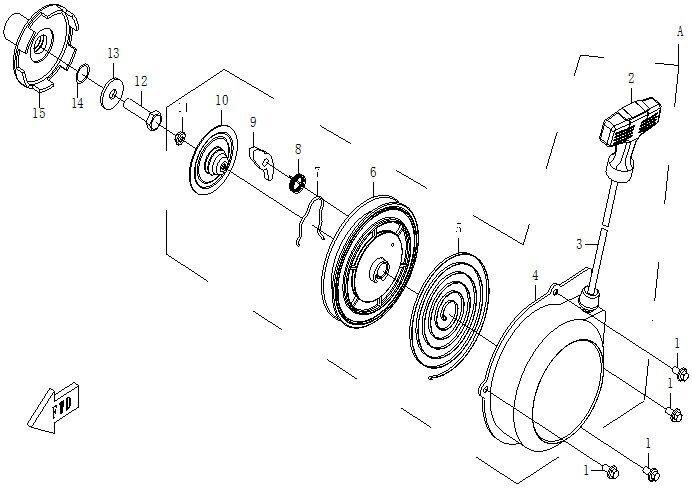

Číslo na výkresu 1 |
Název součástky Kód součástky BOLT M6×120010-021019-0030 Alternativy: 0010-021019-0010 |
Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu A |
Název součástky Kód součástky RECOIL STARTER0180-092200 |
Cena 2 365 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LEVER ASSY.0180-092300 |
Cena 203 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky ROPE0180-092201 |
Cena 160 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky STARTER HOUSING0180-092220 |
Cena 823 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky COIL SPRING0180-092202 |
Cena 247 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SHEAVE DRUM0180-092210 |
Cena 653 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SPRING CLAMP, PRESS PLATE0180-092205 |
Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RETURN SPRING, CLUTCH0180-092204 |
Cena 77,68 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky WEIGHT ROLLER0180-092203 |
Cena 93,22 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRICTION PLATE, CLUTCH0180-092206 |
Cena 155 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M630204-060810 |
Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M10×400180-092001-0050 Alternativy: 0180-092001-00001 |
Cena 58,03 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GASKET 10.2×32×30180-092002-0010 |
Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-SEAL RING 16.1×3.20180-092102 Alternativy: 30502-017000F |
Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STARTER PULLY0180-092100-0010 |
Cena 668 Kč |
