Motor

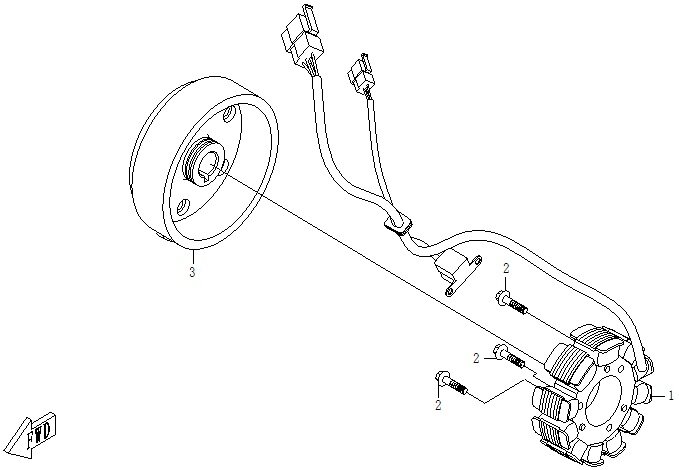

Magneto stator
Levý blok motoru (27)
Pravý blok motoru (23)
CVT blok (27)
Víko levého bloku motoru (14)
Levý kryt (5)
Hlava válce + válec (4)
Víko hlavy válce (17)
Hlava válce (32)
Tělo válce (16)
Vačková hřídel (7)
Magneto stator (3)
Kliková hřídel + písty (14)
Spojka, variátor CVT (14)
Primární řemenice (13)
Sekundární řemenice (10)
Buben spojky (4)
Spojka (7)
Převodovka I (27)
Převodovka II (19)
Převodovka III (34)
Olejová pumpa (18)
Vodní pumpa (18)
Startér (13)
Ruční startér (16)
Karburátor (29)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAGNETO STATOR0180-032000 Alternativy: 0180-032000-0001 |
Cena 3 542 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6×300180-030001-0090 Alternativy: 0180-030001-00001 |
Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky MAGNETO ROTOR0180-031000 |
Cena 6 152 Kč |
