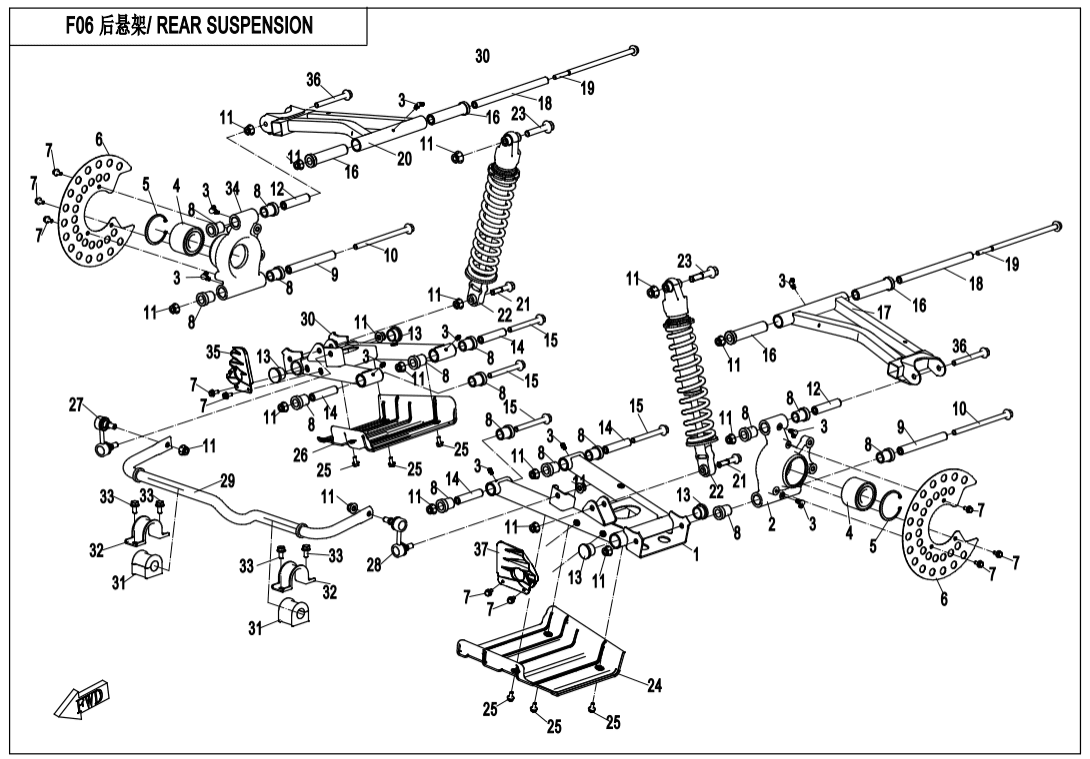

F06 REAR SUSPENSION
F00‑1 ENGINE MOUNTING PARTS (7)
F00‑2 CVT AIR PIPE@^SIDE COVER (10)
F01 LOCK KIT (2)
F02 MUFFLER (31)
F03 FRAME (30)
F04‑1 FRONT PLASTICS (37)
F04‑2 FRONT PLASTICS (12)
F04‑3 REAR PLASTICS (16)
F04‑4 MIDDLE PLASTICS (22)
F05 FRONT SUSPENSION (38)
F06 REAR SUSPENSION (41)
F07‑A FRONT WHEEL (17)
F07‑B FRONT WHEEL (16)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (68)
F11‑A REAR WHEEL (17)
F11‑B REAR WHEEL (16)
F12 FUEL TANK (19)
F13‑A SEAT (12)
F13‑B SEAT (13)
F15‑1 ELECTRIC SYSTEM (76)
F15‑2 TOWING WINCH (15)
F16 LIGHTS (26)
F17 DASHBOARDR (5)
F18 COOLING SYSTEM (38)
F19‑1 DECAL (8)
F19‑2 DECAL (8)
F20 TOOLS (2)
F22‑1 CARGO BOX (21)
F22‑2 CARGO BOX (51)
F23 BUMPER (17)
F26‑1 BODY ACCESSORIES (20)
F26‑2 BODY ACCESSORIES (11)
F26‑3 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (21)
F28 REAR CV SHAFT (20)
F30 POWERTRAIN SYSTEM (22)
F31 FRONT AXLE (63)
F32 GEAR SHIFTING (10)
F33 REAR AXLE (38)
F34‑A 3‑POINT SEAT BELT (18)
F34‑B 5‑POINT SEAT BELT (8)
F37 SIDE DOORS (15)
F40 TOWBAR (6)
Motor (338)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR LOWER SWING ARM,LH703A-060210 |
Počet 1 | Cena 2 160 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SUPPORT, REAR WHEEL SHAFT(LH)7030-060001-00001 |
Počet 1 | Cena 4 599 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OIL CUP3120100 |
Počet 10 | Cena 140 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BEARING,HUB30499-03081 |
Počet 2 | Cena 979 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CIRCLIP FOR HOLE 6330800-06300 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky GUARD, REAR BRAKE DISC9060-060001 |
Počet 2 | Cena 326 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 10 | Cena 15,54 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SHORT BUSH，SWING ARM9060-050003 |
Počet 16 | Cena 145 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MIDDLE SPACER(LOWER), REAR WHEEL SHAFT SUPPORT9060-060702-1000 Alternativy: 9060-060702-10001 |
Počet 2 | Cena 155 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOUNTING SHAFT(LOWER), REAR WHEEL SHAFT SUPPORT9060-060704 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 18 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MIDDLE SPACER(UPPER), REAR WHEEL SHAFT SUPPORT9060-060701-1000 Alternativy: 9060-060701-10001 |
Počet 2 | Cena 102 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PLUG，REAR SUSPENSION9060-060002 |
Počet 4 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPACER, REAR LOWER SWING ARM9060-060201 Alternativy: 9060-060201-00001 |
Počet 4 | Cena 62,15 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30001-102095110 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LONG BUSH，SWING ARM9060-050002 |
Počet 4 | Cena 218 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR UPPER SWING ARM,LH703A-060110 Alternativy: 703A-060110-00001 |
Počet 1 | Cena 1 072 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPACER, REAR UPPER SWING ARM9060-060101 Alternativy: 9060-060101-00002 |
Počet 2 | Cena 203 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MOUNTING SHAFT, REAR ARM4060-060101 |
Počet 2 | Cena 155 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR UPPER SWING ARM,RH703A-060310 Alternativy: 703A-060310-00001 |
Počet 1 | Cena 1 072 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-102055810 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Zadní tlumič703A-060500 |
Počet 2 | Cena 4 226 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Zadní tlumič703A-060500-10000 Alternativy: 703A-060500 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-102060810 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky GUARD, REAR SWING ARM(LH)7030-040741 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR SWING ARM GUARD, RH7030-040751 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BALL PIN, RH9010-060800-20000 |
Počet 1 | Cena 792 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BALL PIN （RH）9010-060800-1000 Alternativy: 9010-060800-20000 |
Počet 1 | Cena 792 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BALL PIN, LH9010-060700-20000 |
Počet 1 | Cena 792 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BALL PIN （LH）9010-060700-1000 Alternativy: 9010-060700-20000 |
Počet 1 | Cena 792 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR STABILIZER BAR7030-060610 |
Počet 1 | Cena 1 227 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REAR LOWER SWING ARM,LH703A-060410 |
Počet 1 | Cena 2 160 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RUBBER SUPPORT SEAT9030-060003 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky RETAINING COVER9030-060002 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky HOLDER ,REAR WHEEL SHAFT(RH)7030-060002 Alternativy: 7030-060002-00001 |
Počet 1 | Cena 4 599 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 34 |
Název součástky Kód součástky HOLDER,REAR WHEEL SHAFT(RH)7030-060002-00001 |
Počet 1 | Cena 4 599 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FENDER,REAR SUSPENSION(RH)703A-060401 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Šroub30006-102090810 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky FENDER,REAR SUSPENSION(LH)703A-060201 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
