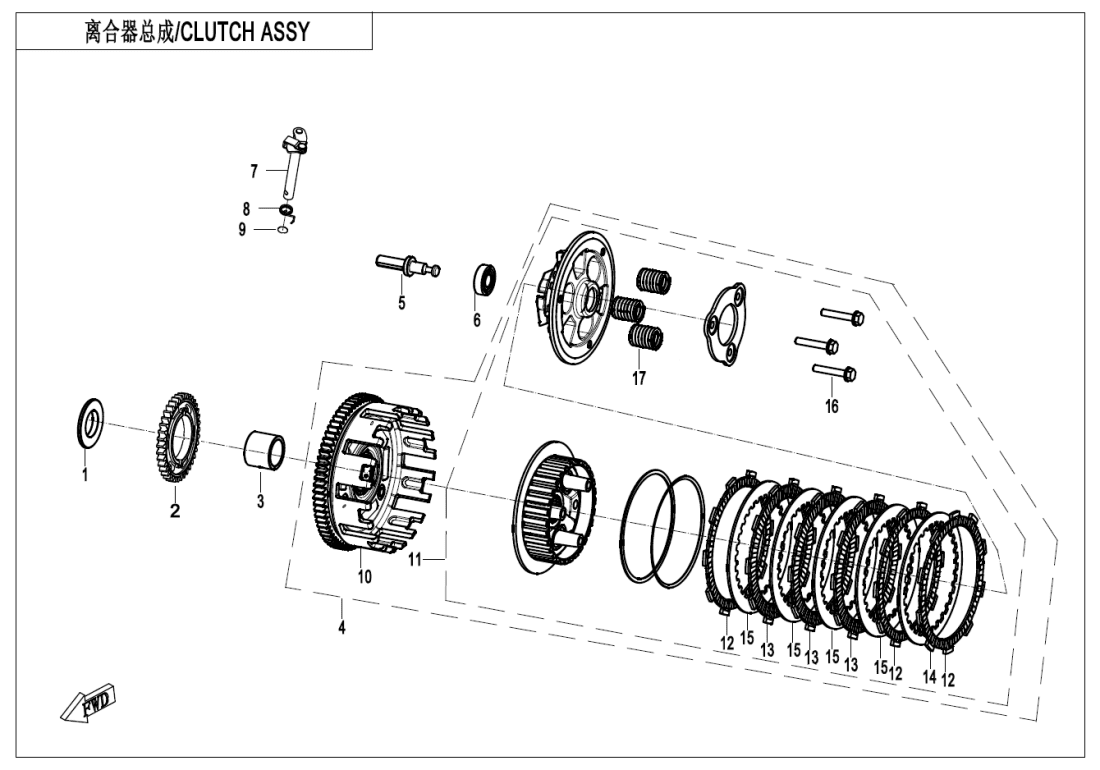

E05‑A CLUTCH(FCC)
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (28)
E01‑2 LEFT@^ RIGHT SIDE COVER (17)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (15)
E02‑2 CYLINDER HEAD(1) (20)
E02‑3 CYLINDER HEAD(2) (56)
E02‑4 CYLINDER HEAD(3) (3)
E02‑5 CAMSHAFT (18)
E03 MAGNETO (6)
E04‑1 CRANKSHAFT @^CONNECTING ROD(1) (16)
E04‑2 CRANKSHAFT @^CONNECTING ROD(2) (11)
E05‑A CLUTCH(FCC) (19)
E06‑1 TRANSMISSION SYSTEM(1) (25)
E06‑2 TRANSMISSION SYSTEM(2) (38)
E07 LUBRICATION SYSTEM (22)
E08 WATER PUMP (5)
E09 STARTING SYSTEM (8)
E16 BALANCER SHAFT (11)
E17 THROTTLE@^INJECTOR (7)
E99 (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Podložka0SQV-050001-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVE GEAR, OIL PUMP0SQV-050005-1000-10 |
Počet 1 | Cena 249 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky AXLE SLEEVE, CLUTCH0SQV-050002-1000 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLUTCH SUB ASSY0SQV-051000-1001-Q0-00002 |
Počet 1 | Cena 18 286 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLUTCH SUB ASSY0SQV-051000-1001-Q0-00001 |
Počet 1 | Cena 18 286 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROD0SQV-050004-1001 |
Počet 1 | Cena 202 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky ROLLER BEARING30400-01207 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CONTROL SHAFT, CLUTCH0SQV-050100-1000 |
Počet 1 | Cena 326 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLUTCH CONTROL SHAFT ASSY0SQV-050100-1002 |
Počet 1 | Cena 342 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RETURN SPRING, CLUTCH CONTROL LEVER0700-013006-00001 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WASHER 12.5x18.5x0.60700-013007 Alternativy: 0700-013007-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PRIMARY DRIVEN GEAR ASSY0SQV-051100-1002 |
Počet 1 | Cena 12 274 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CENTRAL SLEEVE ASSY0SQV-051200-1000 |
Počet 1 | Cena 11 932 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRICTION DISC 20DMB-051220 |
Počet 3 | Cena 653 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRICTION DISC 10DMB-051210 |
Počet 3 | Cena 823 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DRIVEN DISC 10DMB-051205 |
Počet 1 | Cena 249 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DRIVEN DISC 20DMB-051207 |
Počet 4 | Cena 249 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x350SQV-051208-1000 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PRESSURE SPRING0SQV-051205-1000 |
Počet 3 | Cena 140 Kč |
