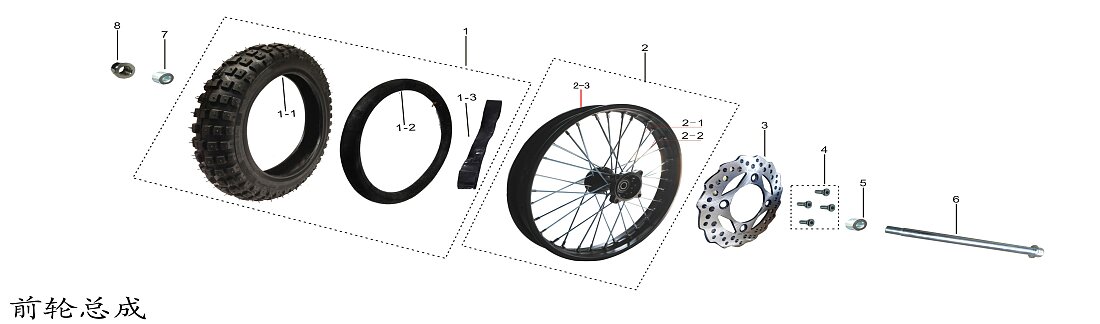

Sestava předního kola
Sestava řídítek (12)
Sestava přední brzdy (5)
Sestava zadní brzdy (5)
Sestava pro odečítání přední části (5)
Montáž spojovací desky (12)
Sestava předního kola (14)
Sestava zadního kola (16)
Montáž rámu (23)
Sestava ploché vidlice (17)
Sestava zadního odečítání (3)
Sestava brzdového pedálu (4)
Montáž motoru (1)
Součásti chladiče oleje (7)
Podpěra a sestava pedálu (12)
Sestava karburátoru a vzduchového filtru (5)
Sestava tlumiče výfuku (7)
Elektrické součásti (4)
Sestava palivové nádrže (8)
Krycí součást (23)
Nálepky (3)
Motor (221)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky přední pneumatiky401005-0039 |
Počet 1 | Cena 1 902 Kč | |
|
Číslo na výkresu 1-1 |
Název součástky Kód součástky front outer tyre401006-0049 |
Počet 1 | Cena 1 639 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-2 |
Název součástky Kód součástky front inner tube401007-0012 |
Počet 1 | Cena 328 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 1-3 |
Název součástky Kód součástky lining belt401008-0003 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky přední ráfek sestava401000-0026-02 |
Počet 1 | Cena 2 070 Kč | |
|
Číslo na výkresu 2-1 |
Název součástky Kód součástky spodní svorka401004-0009 |
Počet 16 | Cena 8,70 Kč | |
|
Číslo na výkresu 2-2 |
Název součástky Kód součástky horní svorka401004-0010 |
Počet 16 | Cena 8,70 Kč | |
|
Číslo na výkresu 2-3 |
Název součástky Kód součástky wheel ring401002-0004 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky přední brzdový kotouč404001-0020 |
Počet 1 | Cena 602 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky šroub404011-0001 |
Počet 4 | Cena 9,75 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky flat bushing902001-0067 |
Počet 1 | Cena 45,01 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky přírubová náprava901001-0029 |
Počet 1 | Cena 223 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Pouzdro ploché902001-0062 |
Počet 1 | Cena 34,64 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky přírubová pojistná matice903007-0009 |
Počet 1 | Cena 16,99 Kč |
