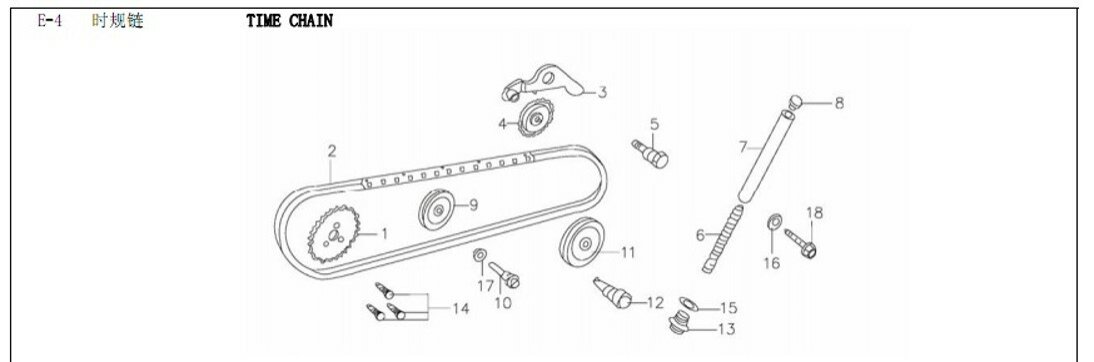

Rozvodová řetěz
Sestava válce (15)
Hlava válce (21)
Sestava vačkového hřídele (14)
Rozvodová řetěz (18)
Kliková skříň (16)
Klikový hřídel (14)
Víko klikové skříně (14)
Levý kryt klikové skříně a magneto (11)
Součást spojky (15)
Proměnlivý motivátor (21)
Sestava spouštění (16)
Zpomalování podsestavy (25)
Sestava čerpadla (15)
Sestava setrvačky (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky TIMING DRIVEN SPROCKET101020-0051 |
Počet 1 | Cena 336 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky TIMING CHAIN101020-0052 |
Počet 1 | Cena 504 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky CHAIN TENSION ARM SUBASSEMBLY101020-0053 |
Počet 1 | Cena 76,76 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CHAIN TENSION CONTACT ROLLER ASSEM101020-0054 |
Počet 1 | Cena 95,97 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CHAIN TENSION ARM MANDREL101020-0055 |
Počet 1 | Cena 76,76 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CHAIN TENSION STUD SPRING101020-0056 |
Počet 1 | Cena 76,76 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CHAIN TENSION STUD SUBASSEMBLY101020-0057 |
Počet 1 | Cena 115 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CHAIN TENSION STUD HEAD101020-0058 |
Počet 1 | Cena 57,57 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky GUIDE WHEEL WITHOUT CORE101020-0059 |
Počet 1 | Cena 95,97 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GUIDE ROLLER PIN101020-0060 |
Počet 1 | Cena 38,38 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CHAIN TENSION CONTACT ROLLER II101020-0061 |
Počet 1 | Cena 95,97 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CHAIN TENSION CONTACT ROLLER II PI101020-0062 |
Počet 1 | Cena 76,76 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SEAL BOLT101020-0063 |
Počet 1 | Cena 76,76 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M5×12101020-0064 |
Počet 3 | Cena 19,19 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ALUMINIUM WASHER 14101020-0065 |
Počet 1 | Cena 19,19 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WASHER101020-0066 |
Počet 1 | Cena 19,19 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ALUMINIUM WASHER 8101020-0067 |
Počet 1 | Cena 19,19 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT101020-0068 |
Počet 1 | Cena 19,19 Kč |
