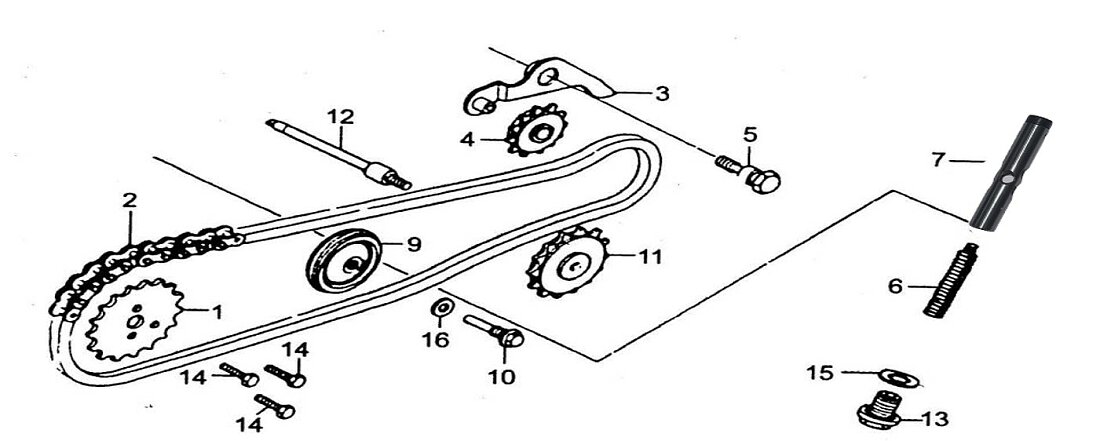

Rozvodový řetěz
Víko hlavy válců (15)
Hlava válce (10)
Vačkový hřídel a ventily (11)
Rozvodový řetěz (15)
Blok válců (8)
Pravý kryt klikové skříně (16)
spojka (6)
Levý kryt klikové skříně / magneto (15)
Levý kryt klikové skříně / magneto (17)
Olejové čerpadlo (6)
Rozjezdová spojka (7)
Startér (2)
Kliková skříň (15)
Klikový hřídel a píst (5)
Hlavní hřídel a pomocná hřídel (9)
Mechanismus spouštění a řazení (10)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Timing driven sprocketA00F011 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Timing chainD00F012 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Tensioning armD00F043 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Tensioning RollerD00C020 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Mandrel, tensioning armD00F044 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SpringD005H006 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Tensioning barD00F042 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Chain guide roller assemblyD004C023 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Pin shaft, chain guide rollerD00F048LBX |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Sprocket, oil pumpD00E028 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Sprocket shaft, oil pumpD00E027 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Seal socket plugD00E025LBX |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Hexagon head bolt （Full-thread）578305012FH |
Počet 3 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Aluminum washerD00L021 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Aluminum washerD00L019 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
