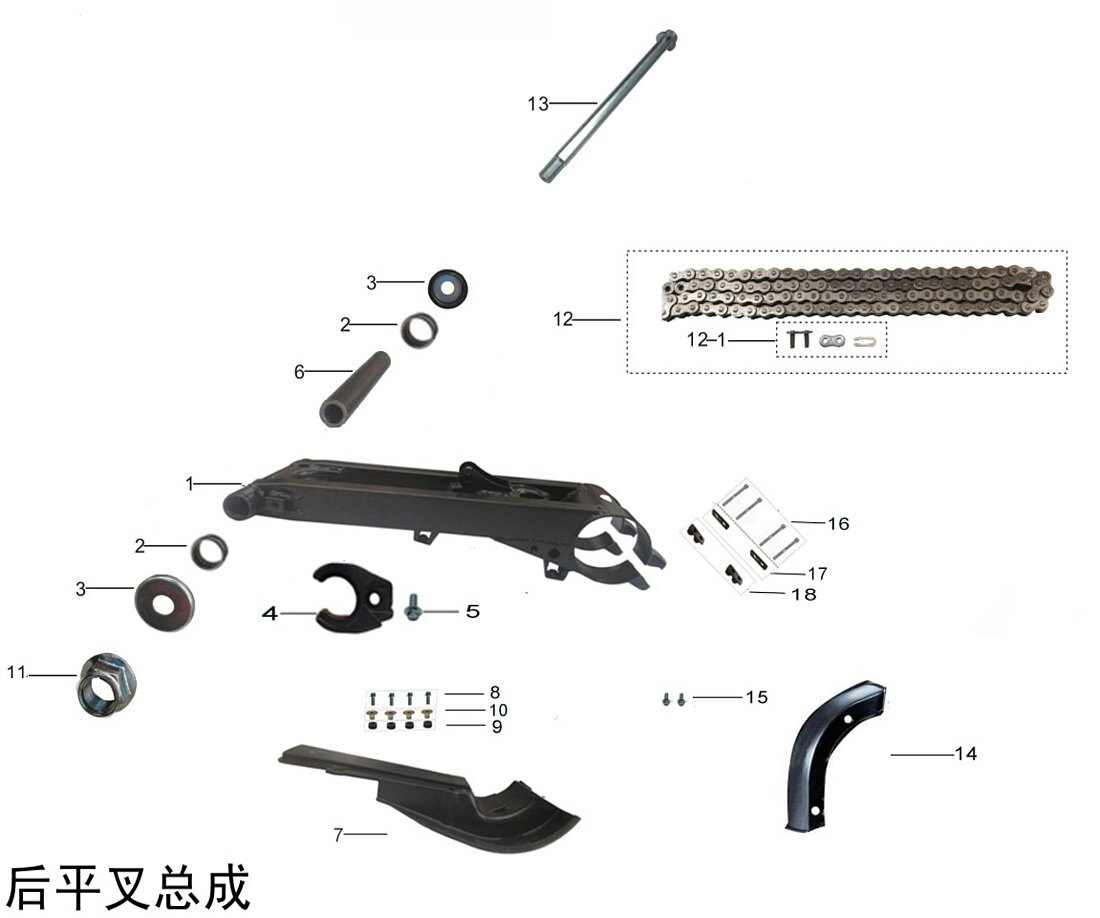

Sestava zadní ploché vidlice
Komponenty směrové rukojeti (9)
Sestava přední brzdy (15)
Sestava brzdového pedálu (6)
Sestava zpětného zrcátka (2)
Sestava předního odečítání (3)
Sestava sloupku řízení (23)
Sestava předního kola (12)
Sestava zadního kola (8)
Montáž rámu (15)
Sestava spodního vahadla (10)
Sestava horního vahadla (10)
Sestava zadní ploché vidlice (19)
Sestava zadního odečítání (3)
Sestavení motoru (12)
Sestava zadní nápravy (12)
Sestava karburátoru a vzduchového filtru (6)
Sestava tlumiče (5)
Elektrické komponenty (26)
Sestava palivové nádrže (11)
Kombinace přední a zadní police (8)
Přední a zadní plastové kryty (4)
Montáž krytu (19)
Nálepky (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Kyvné rameno563000-0018-01 |
Počet 1 | Cena 2 502 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky ložisko907002-0005 |
Počet 2 | Cena 122 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky protiprachový uzávěr908007-0001 |
Počet 2 | Cena 104 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky řetězový jezdec203004-0026 |
Počet 1 | Cena 122 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky přírubový šroub M8*16903019-0012-02 |
Počet 1 | Cena 8,34 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky kyvné rameno pouzdro902002-0054 |
Počet 1 | Cena 313 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky chránič řetězu803007-0010 |
Počet 1 | Cena 772 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky přírubový šroub M6*25903019-0006 |
Počet 16 | Cena 5,90 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky rubber jacket for oil cooler103003-0002 |
Počet 4 | Cena 10,06 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Mount Bush103003-0001 |
Počet 4 | Cena 11,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky matice903007-0011 |
Počet 1 | Cena 22,24 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky řetěz203000-0100 |
Počet 1 | Cena 738 Kč | |
|
Číslo na výkresu 12-1 |
Název součástky Kód součástky Sponka řetězu203001-0007 |
Počet 1 | Cena 33,37 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Flanged Shaft901001-0049 |
Počet 1 | Cena 305 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky kryt řetězu203004-0047 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky přírubový šroub M6*12903018-0003-02 |
Počet 2 | Cena 3,47 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Hexagon socket screw903013-0028 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky mounting block568000-0035 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 18 |
Název součástky Kód součástky mounting block568000-0036 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
