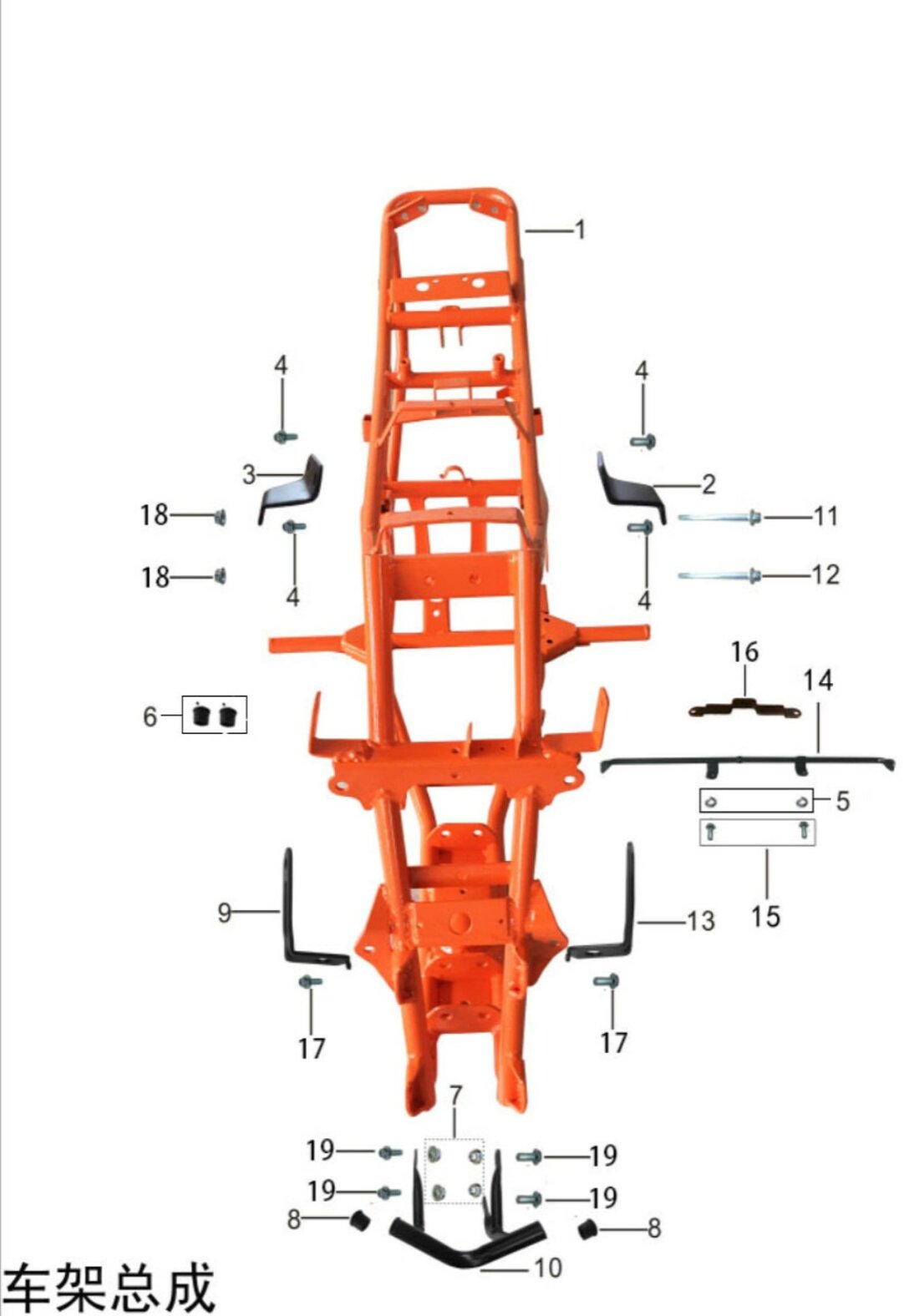

Rám
Sady řídítek (9)
Přední brzda (9)
Zadní brzda (9)
Přední tlumič (3)
Sady řízení (19)
Přední kolo (13)
Zadní kolo (8)
Rám (18)
Spodní vahadlo (12)
Horní vahadlo (12)
Zadní vidlice (20)
Zadní tlumič (3)
Kompletní motor (5)
Sestava zadní nápravy (16)
Karburátor (5)
Tlumič (7)
Elektrické soupravy (21)
Palivová nádrž (14)
Plastové kryty (19)
Nálepky (4)
Motor (176)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRAME561000-0039-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky závěs pro zvedání motoru568000-0003 |
Počet 1 | Cena 43,41 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky pravý závěs motoru568000-0005 |
Počet 1 | Cena 52,56 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub903020-0030-02 |
Počet 4 | Cena 10,89 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SPRING WASHER903001-0002-03 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky zástrčka908007-0015 |
Počet 2 | Cena 6,86 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky matice903007-0005 |
Počet 2 | Cena 12,75 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky gumová zátka908004-0003 |
Počet 2 | Cena 6,10 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky pravá přední montážní deska568000-0070 |
Počet 1 | Cena 65,90 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Přední nárazník704000-0012 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky šroub příruby M8*110 J390019903018-0023 |
Počet 1 | Cena 62,30 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky přírubový šroub903018-0022 |
Počet 1 | Cena 50,12 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky levá přední montážní deska568000-0069 |
Počet 1 | Cena 65,90 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky podpůrná výztuž568000-0071 |
Počet 1 | Cena 152 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Flange Bolt-M6*12903018-0003-03 |
Počet 2 | Cena 1,45 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BRACKET568000-0068 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FLANGE BOLT903019-0011-03 |
Počet 2 | Cena 8,97 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FLANGE BOLT903019-0013-03 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
