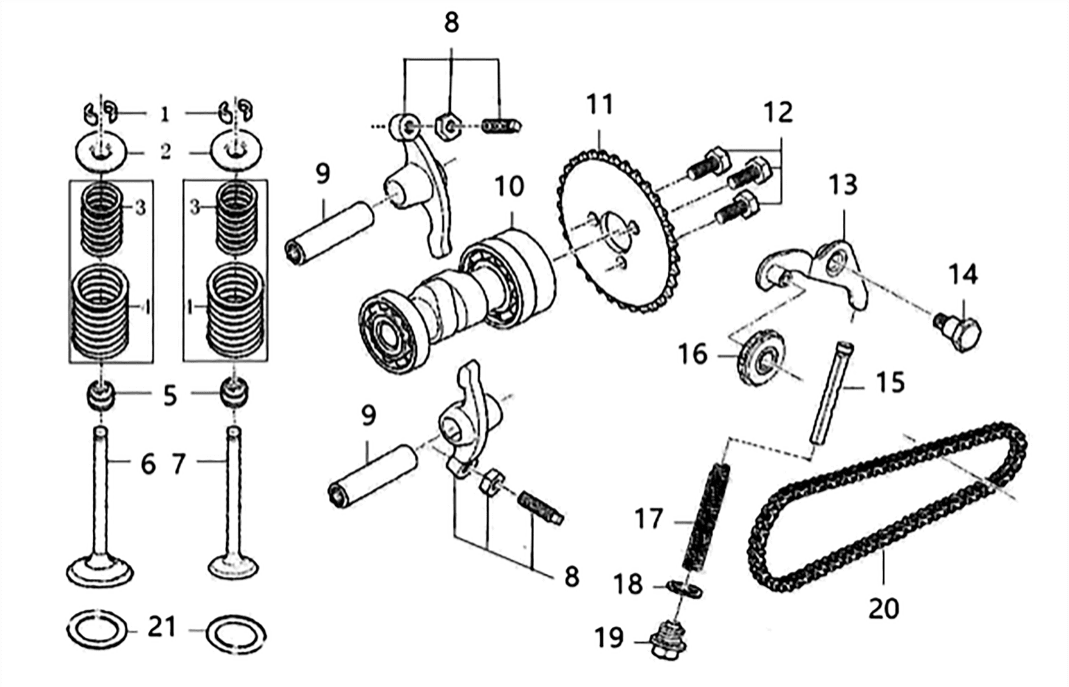

Ventilový mechanismus
Sestava hlavy válců (24)
Sestava válce (16)
Ventilový mechanismus (21)
Pravý kryt klikové skříně (17)
Levý kryt klikové skříně (13)
Spojková sestava (13)
Olejové čerpadlo (8)
Levá kliková skříň (14)
Pravá kliková skříň (8)
KLIKOVÝ HŘÍDEL OJNICE/PÍST (5)
HLAVNÍ, PŘEDLOHOVÝ HŘÍDEL PŘEVODOVKY (5)
Nastavení volnoběhu (6)
Mechanismus řazení (12)
Magneto comp (9)
Elektrický startovací mechanismus (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Valve LockerH01021-0110 |
Počet 4 | Cena 8,12 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SpRing,SeatH01021-0100 |
Počet 2 | Cena 15,46 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Valve Inner SpringH01021-0090 |
Počet 2 | Cena 21,27 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Valve Outer SpringH01021-0080 |
Počet 2 | Cena 35,96 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Seal Valve StemH01021-0020 |
Počet 2 | Cena 34,03 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Intake ValveH01021-0060 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Exhaust ValveH01021-0070 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Rocker Arm Assembly ValveH01021-0040 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Rocker ShaftH01021-0050 |
Počet 2 | Cena 11,60 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Gamp Shaft CompH01021-0030 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Timing Driven SprocketH01023-0010 |
Počet 1 | Cena 50,26 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Bolt,M5×12A00100-0501-65 |
Počet 3 | Cena 3,29 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Chain Adjusting SetH01023-0030 |
Počet 1 | Cena 27,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Axle Tensioner LeverH01023-0050 |
Počet 1 | Cena 13,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Cam Chain Tensioner Push RodH01023-0070 |
Počet 1 | Cena 30,94 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Chain Tensioning WheelH01023-0040 |
Počet 1 | Cena 22,05 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SpringH01023-0060 |
Počet 1 | Cena 13,92 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Washer,Φ14×Φ20×1.5A00160-1402 |
Počet 1 | Cena 7,73 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Sealing Plug M14×1.5H01023-0130 |
Počet 1 | Cena 15,46 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Sproket ChainH01023-0020 |
Počet 1 | Cena 146 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Outer Valve SpRing,RetainerH01021-0120 |
Počet 2 | Cena 3,48 Kč |
