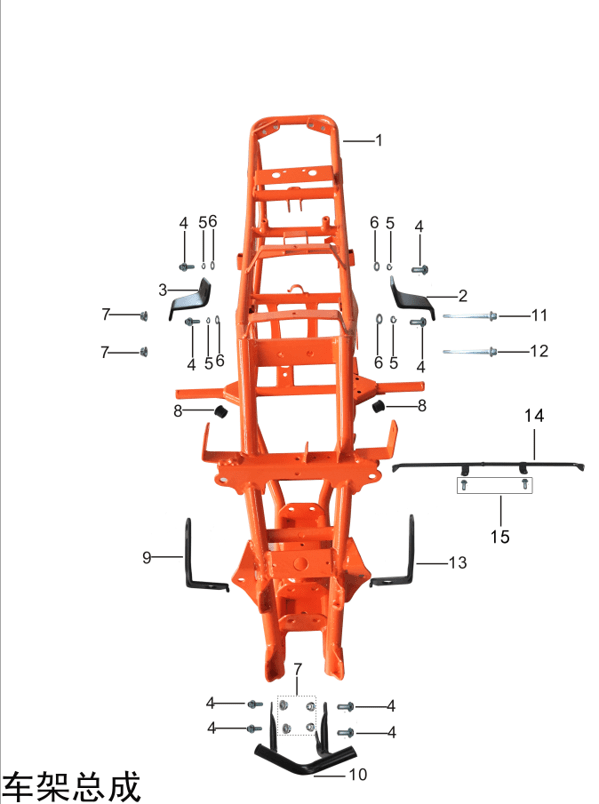

Montáž rámu
Motor (260)
Komponenty směrové rukojeti (9)
Sestava přední brzdy (11)
Sestava zadní brzdy (10)
Sestava předních tlumičů (3)
Sestava sloupku řízení (17)
Sestava předního kola (11)
Sestava zadního kola (9)
Montáž rámu (15)
Spodní vahadlo (8)
Sestava zadní ploché vidlice (17)
Sestava zadního odečítání (3)
Montáž motoru (1)
Sestava zadní nápravy (16)
Součásti karburátoru (2)
Sestava tlumiče (5)
Elektrické komponenty (13)
Sestava palivové nádrže (14)
Montáž plastových dílů (15)
Samolepky a potahy na podložky (2)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky frame561000-0037-02 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky závěs pro zvedání motoru568000-0003 |
Počet 1 | Cena 43,41 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky pravý závěs motoru568000-0005 |
Počet 1 | Cena 52,56 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky přírubový šroub M8*16903019-0012-02 |
Počet 8 | Cena 8,34 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Podložka903001-0003 |
Počet 4 | Cena 1,16 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Podložka903002-0004-02 |
Počet 4 | Cena 1,16 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Matka.903007-0004-02 |
Počet 6 | Cena 4,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky zástrčka908007-0015 |
Počet 2 | Cena 6,86 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky pravá přední montážní deska568000-0070 |
Počet 1 | Cena 65,90 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Přední nárazník704000-0012 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky šroub příruby M8*110 J390019903018-0023 |
Počet 1 | Cena 62,30 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky přírubový šroub M8*100903018-0021 |
Počet 1 | Cena 24,12 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky levá přední montážní deska568000-0069 |
Počet 1 | Cena 65,90 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky podpůrná výztuž568000-0071 |
Počet 2 | Cena 152 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky flange bolt903019-0002 |
Počet 2 | Cena 7,77 Kč |
není skladem Poptat tento díl |
