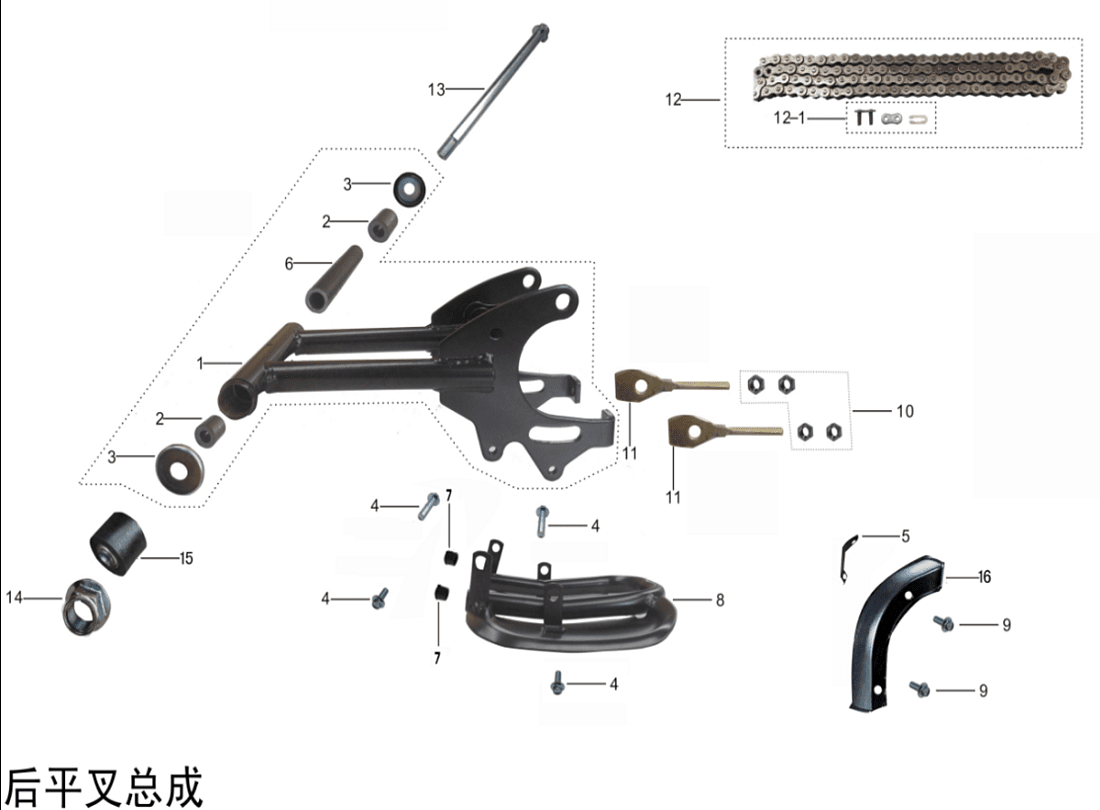

Sestava zadní ploché vidlice
MOTOR (155)
Komponenty směrové rukojeti (9)
Sestava přední brzdy (11)
Sestava zadní brzdy (10)
Sestava předního odečítání (3)
Sestava sloupku řízení (17)
Sestava předního kola (11)
Sestava zadního kola (9)
Montáž rámu (15)
Spodní vahadlo (8)
Sestava horního vahadla (8)
Sestava zadní ploché vidlice (17)
Sestava zadního odečítání (3)
Sestavení motoru (1)
Sestava zadní nápravy (16)
Sestava karburátoru (2)
Sestava tlumiče (5)
Elektrické součásti (13)
Sestava palivové nádrže (14)
Montáž plastových dílů (14)
Samolepky a potahy na podložky (2)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky fork563000-0014-01 |
Počet 1 | Cena 1 366 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky rozpěrka otočného ramene902001-0053 |
Počet 2 | Cena 76,17 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Těsnící podložka908007-0007 |
Počet 2 | Cena 38,33 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky šroub M8*16903015-0005 |
Počet 4 | Cena 5,32 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky montážní deska pro kryt řetězu568000-0010 |
Počet 1 | Cena 38,84 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky vnitřní trubice901003-0007 |
Počet 1 | Cena 111 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky zástrčka908004-0002 |
Počet 2 | Cena 2,66 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky řetězová podpěra568000-0004 |
Počet 1 | Cena 300 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky přírubový šroub M6*12903018-0003-02 |
Počet 2 | Cena 3,47 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky přírubová matice903005-0007-02 |
Počet 4 | Cena 2,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Napínák řetězu203003-0004 |
Počet 2 | Cena 109 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Řetěz KAYO 110203000-0086 |
Počet 1 | Cena 388 Kč | |
|
Číslo na výkresu 12*1 |
Název součástky Kód součástky Spojka řetezu203001-0002 |
Počet 1 | Cena 36,28 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky příruba901001-0022 |
Počet 1 | Cena 105 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky matice903007-0008 |
Počet 1 | Cena 9,98 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Rolna řetězu203004-0024 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Kryt rozety203004-0027 |
Počet 1 | Cena 102 Kč |
