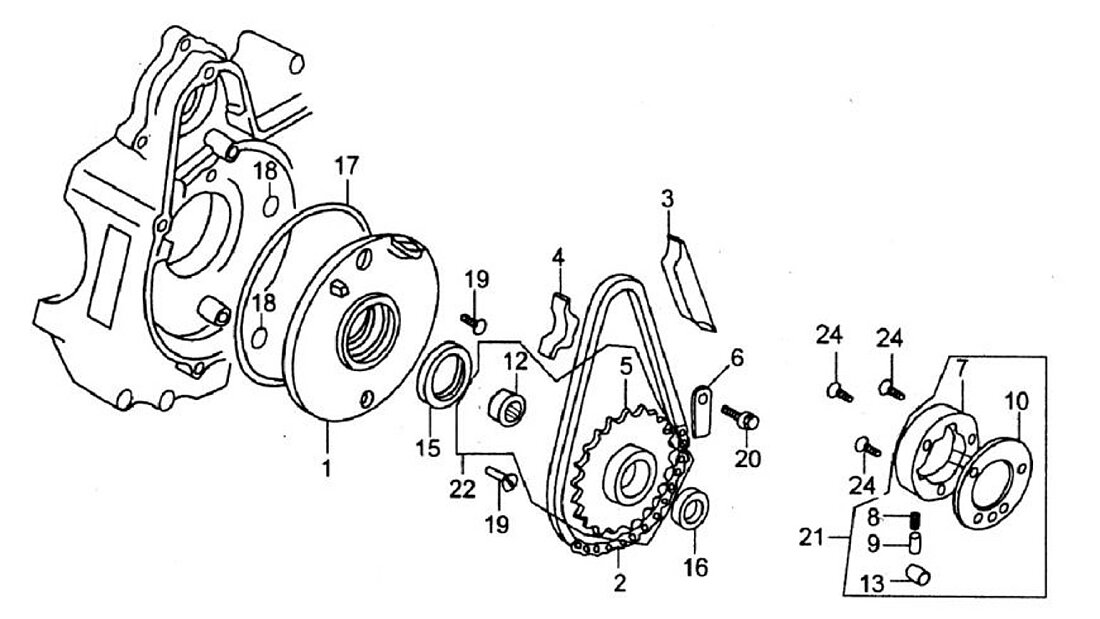

Startovací spojka
VÍKO HLAVY VÁLCE (15)
HLAVA VÁLCE (11)
VAČKOVÁ HŘÍDEL A VENTILY (11)
ROZVODOVÝ ŘETĚZ A NAPÍNÁK (16)
VÁLEC (7)
PRAVÉ VÍKO KLIKOVÉ SKŘÍNĚ (17)
SPOJKA (4)
LEVÉ VÍKO KLIKOVÉ SKŘÍNĚ A MAGNETO (20)
OLEJOVÉ ČERPADLO (4)
Startovací spojka (14)
Startování motoru (1)
Kliková skříň (13)
Klikový hřídel a píst (5)
Přenos (6)
Řadicí válec (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Oil Separate Plate101018-0336 |
Počet 1 | Cena 337 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Starting Chain,62T101018-0337 |
Počet 1 | Cena 335 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Starter Chain Guide101018-0338 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Starter Chain Protector101018-0339 |
Počet 1 | Cena 57,75 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Starting Sprocket Comp101018-0340 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Starting Sprocket Setting Plate101018-0341 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Oil seal 30×42×4.5101018-0342 |
Počet 1 | Cena 180 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Oil seal 18.9×30×5101018-0343 |
Počet 1 | Cena 148 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky O-ring 107×2101018-0344 |
Počet 1 | Cena 57,75 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky O-ring 6.8×1.9101018-0345 |
Počet 2 | Cena 19,25 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Screw M6×16101018-0346 |
Počet 2 | Cena 19,25 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Screw M6×14101018-0347 |
Počet 1 | Cena 19,25 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Sprocket101018-0348 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Screw M8×16101018-0349 |
Počet 3 | Cena 19,25 Kč |
