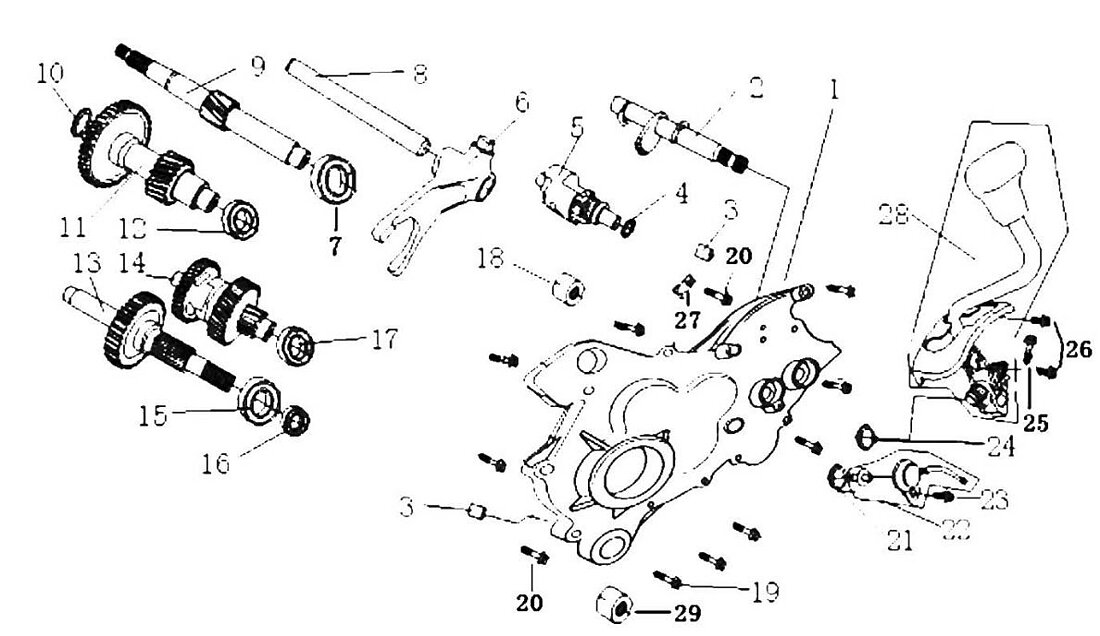

Přenos (29)
Kliková skříň (20)
Kliková skříň 2 (11)
Klikový hřídel a píst (6)
Sestava vyvažovacího hřídele (9)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky COVER MISSION ASSY101041-0110 |
Počet 1 | Cena 1 332 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CHANGE WAY AES ASSY101041-0144 |
Počet 1 | Cena 213 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky PIN DOWEL 8×14101041-0009 |
Počet 2 | Cena 3,79 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky WASHER DRAIN PLUG 14×21×0.5101041-0134 |
Počet 1 | Cena 3,79 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CHANGE WAY DRUM ASSY101041-0142 |
Počet 1 | Cena 985 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CHANGE WAY FORK101041-0131 |
Počet 1 | Cena 514 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BEARING RADLAL BALL 6203101041-0018 |
Počet 1 | Cena 114 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CHANGE WAY AES101041-0132 |
Počet 1 | Cena 114 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SHAFT DRIVE101041-0021 |
Počet 1 | Cena 1 062 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WASHER DRAIN PLUG 17×26×2101041-0133 |
Počet 1 | Cena 7,57 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky MIDDLE AES ASSY101041-0022 |
Počet 1 | Cena 1 016 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING RADLAL BALL 6202101041-0017 |
Počet 1 | Cena 159 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SHAFT FINAL ASSY101041-0023 |
Počet 1 | Cena 1 506 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CHANGE WAY GEAR ASSY101041-0130 |
Počet 1 | Cena 1 908 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL SEAL 32×52×7101041-0118 |
Počet 1 | Cena 56,82 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BEARING RADLAL BALL 6205RS101041-0112 |
Počet 1 | Cena 302 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BEARING RADLAL BALL 6004101041-0113 |
Počet 1 | Cena 195 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BUSH RR CUSHION UNDER BUBBER101041-0020 |
Počet 1 | Cena 71,97 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLTED FLANGE M6×35101041-0033 |
Počet 9 | Cena 7,57 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLTED FLANGE M6×45101041-0035 |
Počet 2 | Cena 11,36 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky OIL SEAL 14×22×5101041-0115 |
Počet 1 | Cena 18,94 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CHANGE WAY SWITCH101041-0135 |
Počet 1 | Cena 249 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLTED FLANGE M6×12101041-0085 |
Počet 1 | Cena 3,79 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL SEAL 14×26×6101041-0116 |
Počet 1 | Cena 37,87 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLTED FLANGE M6×25101041-0041 |
Počet 1 | Cena 7,57 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLTED FLANGE M6×14101041-0051 |
Počet 2 | Cena 3,79 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLAMPER ELECTRICAL WIRE101041-0136 |
Počet 1 | Cena 7,57 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CHANGE WAY POLE ASSY101041-0141 |
Počet 1 | Cena 939 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BUSH RR CUSHION UNDER BUBBER101041-0114 |
Počet 1 | Cena 133 Kč |
