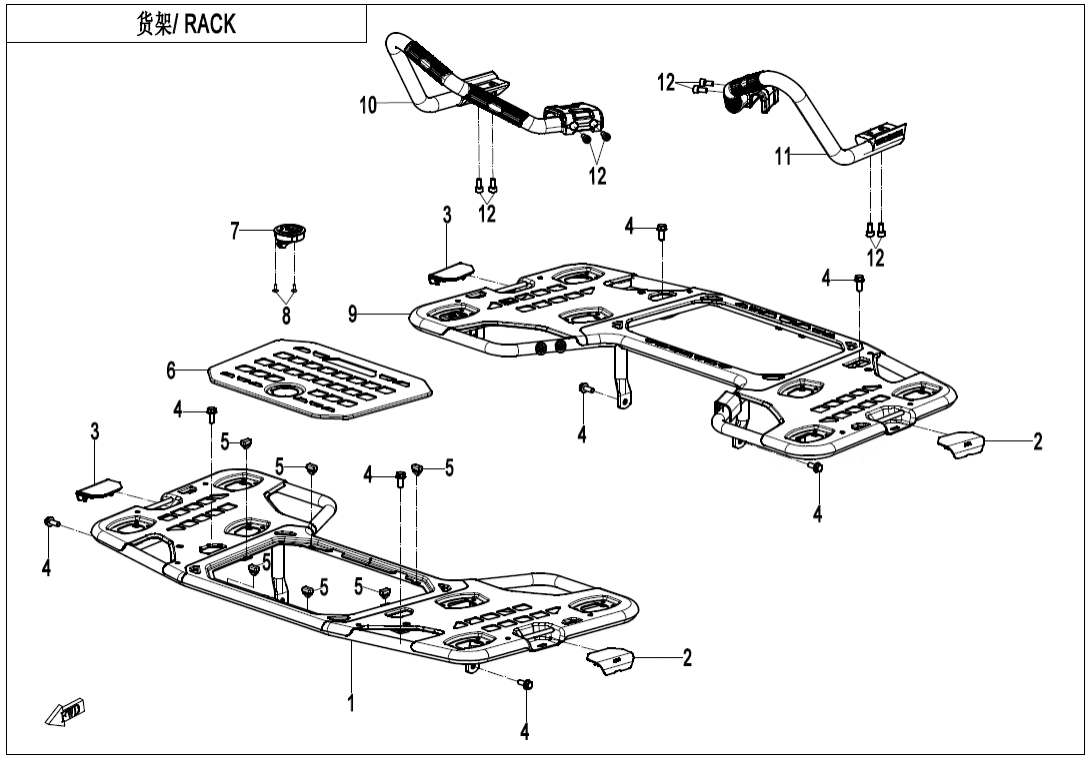

F14 RACK
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (43)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (17)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (29)
F13 SEAT (9)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (12)
F19‑1-B DECAL KITS(PINEHILL GREEN) (12)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRONT RACK ASSY9DRV-141000-1102-0DX00 |
Počet 1 | Cena 8 918 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH ARMREST ASSY9DRV-140700-1100 |
Počet 1 | Cena 1 398 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LH ARMREST ASSY9DRV-140600-1100 |
Počet 1 | Cena 1 398 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX BOLT30102-080016810 |
Počet 8 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RACK COVER PLATE LH DECO PLATE9DQV-149014-1100 |
Počet 2 | Cena 419 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RACK COVER PLATE RH DECO PLATE9DQV-149024-1100 |
Počet 2 | Cena 419 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub30006-080020870 |
Počet 8 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER DAMPER 36FI3-130105 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RACK DECO PLATE9DRV-141100-1100-0DX00 |
Počet 1 | Cena 1 134 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RACK LOCK ASSY9DQV-143000-1100 |
Počet 1 | Cena 513 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330118-480130010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR RACK ASSY9DRV-142000-1102-0DX00 |
Počet 1 | Cena 9 198 Kč |
není skladem Poptat tento díl |
