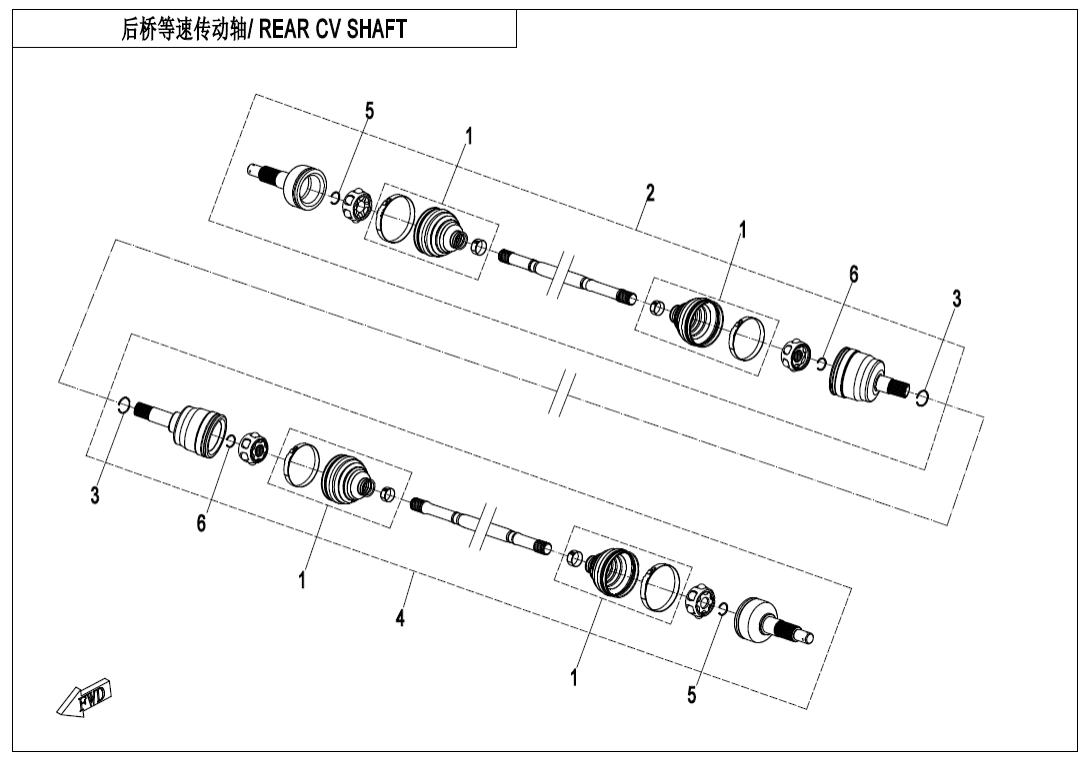

F28 REAR CV SHAFT
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (4)
F02 MUFFLER (44)
F03‑A FRAME (18)
F03‑B FRAME(FOR T‑BOX) (18)
F04‑1-V1 FRONT PLASTICS (22)
F04‑1-V2 FRONT PLASTICS (24)
F04‑2 FRONT PLASTICS (18)
F04‑3 MIDDLE PLASTICS (9)
F04‑4 REAR PLASTICS (25)
F04‑5 BOTTOM PLASTICS (5)
F05 FRONT SUSPENSION (19)
F06 REAR SUSPENSION (23)
F07‑A FRONT WHEEL(ALUMIN) (11)
F07‑B FRONT WHEEL(STEEL) (11)
F08 BRAKE SYSTEM (56)
F10‑1 HANDLEBAR (13)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HAND GUARD (6)
F11‑A REAR WHEEL(ALUMIN) (11)
F11‑B REAR WHEEL(STEEL) (11)
F12 FUEL TANK (29)
F13 SEAT (10)
F14 RACK (12)
F15‑1 ELECTRIC SYSTEM (45)
F15‑2-A‑V1 TOWING WINCH(WIRE ROPE) (20)
F15‑2-A‑V2 TOWING WINCH(WIRE ROPE) (20)
F15‑2-B‑V1 TOWING WINCH(NYLON ROPE) (22)
F15‑2-B‑V2 TOWING WINCH(NYLON ROPE) (22)
F16 LIGHTS (8)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(STEELCORE GREY) (8)
F19‑1-B DECAL KITS(PINEHILL GREEN) (8)
F19‑2 WARNING DECAL (15)
F20 TOOL (1)
F23‑A BUMPER(WITHOUT FRONT LICENSE PLATE) (7)
F23‑B BUMPER(WITH FRONT LICENSE PLATE) (9)
F27 FRONT CV SHAFT (6)
F28 REAR CV SHAFT (6)
F30 DRIVETRAIN SYSTEM (21)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (27)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky DUST BOOT, REAR FIXED END7020-280160-50000 |
Počet 4 | Cena 528 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR GEAR CASE RH CV SHAFT9CSV-280200-B701 |
Počet 1 | Cena 6 852 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky WIRE CIRCLIP9010-270203-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky REAR GEAR CASE LH CV SHAFT9CSV-280100-B701 |
Počet 1 | Cena 6 852 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SQUARE WIRE RETAINING RING9AWB-280302 |
Počet 2 | Cena 31,07 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky STEEL RETAINER9AWB-280304-10000 |
Počet 2 | Cena 15,54 Kč |
není skladem Poptat tento díl |
