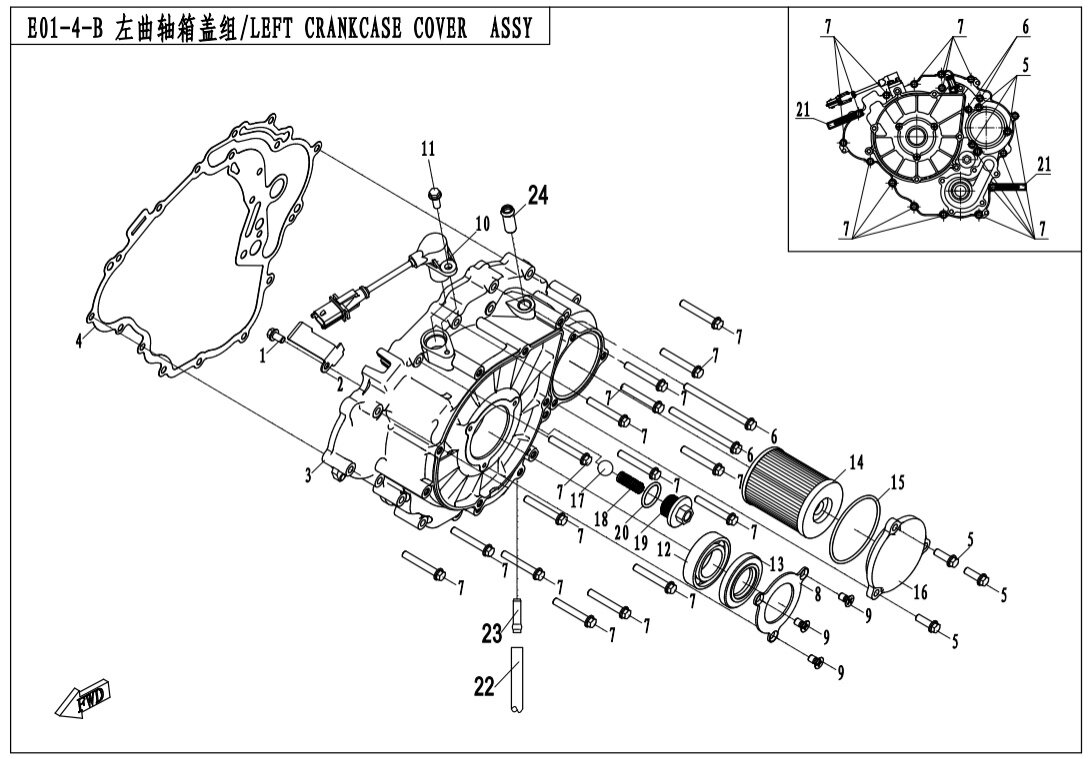

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x100010-080010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLATE0GR0-014005 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANKCASE COVER, LH0GR0-014001-10000 |
Cena 3 235 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET,LEFT CRANKCASE COVER0GR0-014002 Alternativy: 0GR0-014002-10000 |
Cena 145 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6×750A70-011005 Alternativy: 0A70-011005-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PRESS PLATE, OIL SEAL0180-014007-0010 |
Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SCREW, PRESS PLATE0180-014009-0010 Alternativy: 0180-014009-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RPM SENSOR0800-014100-1000 |
Cena 696 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RPM SENSOR0800-014100 |
Cena 595 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING30400-02800 |
Cena 377 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL SEAL 28×52×70180-014008 |
Cena 218 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL FILTER, ENGINE0800-011300-0004 |
Cena 435 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FILTER CAP0800-014002 Alternativy: 0800-014002-00001 |
Cena 189 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STEEL BALL3120015 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPRING,RELIEF VALVE0700-012603-1000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SCREW PLUG,RELIEF VALVE0GR0-014003 |
Cena 102 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky O-SEAL RING 19×2.50180-332004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky OVERFLOW HOSE0800-014013 |
Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky PIPE JOINT01A0-022102 |
Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky JOINT , BREATHER HOSE0010-013006-0010 |
Cena 43,52 Kč |
