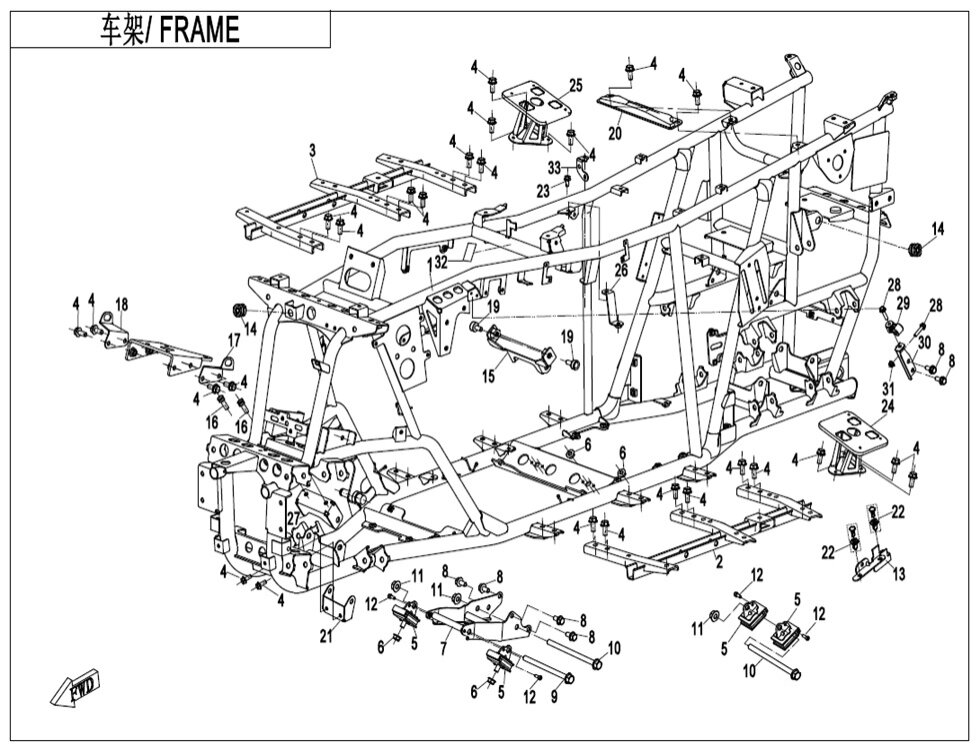

X520‑A EU5 (2021)

CF500AU‑7LF

Číslo
na výkresu
Název součástky
Kód součástky
Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

Sestava rámu

9GQL-031000-A0000

Cena cena není stanovena není skladem
Číslo
na výkresu
02
Název součástky
Kód součástky

FOOT PEDAL,LH

9GQL-039100

Cena 871
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

FOOT PEDAL,RH

9GQL-039200

Cena 871
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

BOLT M8x20

30006-080020810

Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

DAMPER

401B-000200-10000

Cena 479
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

NUT M10x1.25

30204-102810

Cena 14,51
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT BRACKET,ENGINE

9CR6-001100-20000

Cena 725
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

Šroub

30006-103020810

Cena 29,02
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

Šroub

30006-122170810

Cena cena není stanovena není skladem
Číslo
na výkresu
10
Název součástky
Kód součástky

Šroub

30006-122180810

Cena cena není stanovena není skladem
Číslo
na výkresu
11
Název součástky
Kód součástky

Matice

30204-122810

Cena 14,51
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

SCREW M6x12

30102-060012810

Cena 14,51
 ks
Číslo
na výkresu
13
Název součástky
Kód součástky

BRACKET COMP., ECU

9GQA-030020

Cena 109
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

RUBBER SLEEVE, FRONT LICENSE BRACKET

5020-031001

Cena 29,02
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

UPPER LINK SEAT,REAR AXLE

9GQ0-030070-10000

Cena 319
 ks
Číslo
na výkresu
16
Název součástky
Kód součástky

Šroub (vrut)

30102-080020110

Alternativy: 30102-080020810

Cena 14,51
 ks
Číslo
na výkresu
17
Název součástky
Kód součástky

BRACKET,INNER FENDER(LH)

9GQ0-030004

Cena 72,54
 ks
Číslo
na výkresu
18
Název součástky
Kód součástky

BRACKET,INNER FENDER(RH)

9GQ0-030005

Cena 72,54
 ks
Číslo
na výkresu
19
Název součástky
Kód součástky

Šroub (vrut)

30102-102020810

Cena 29,02
 ks
Číslo
na výkresu
20
Název součástky
Kód součástky

FIXING BRACKET,SEAT

9GQ0-030010-10000

Cena 174
 ks
Číslo
na výkresu
21
Název součástky
Kód součástky

UPPER MOUNTING SEAT,REAR AXLE

9GQ0-030110

Cena 116
 ks
Číslo
na výkresu
22
Název součástky
Kód součástky

PLASTIC CLIPS

9060-040310

Cena 14,51
 ks
Číslo
na výkresu
23
Název součástky
Kód součástky

BOLT M6x12

30006-060012810

Alternativy: 30006-060012870

Cena 14,51
 ks
Číslo
na výkresu
24
Název součástky
Kód součástky

LH BRACKET,FOOT PEDAL

9GQL-039300

Cena 813
 ks
Číslo
na výkresu
25
Název součástky
Kód součástky

RH BRACKET,FOOT PEDAL

9GQL-039400

Cena 813
 ks
Číslo
na výkresu
26
Název součástky
Kód součástky

LINKING BRACKET,AIR FILTER

9GQ0-030080

Alternativy: 9GQV-030080-1400

Cena 58,03
 ks
Číslo
na výkresu
27
Název součástky
Kód součástky

UPPER CONNECTING PLATE BRACKET, FRONT AXLE

9GQ0-030050-10000

Cena 261
 ks
Číslo
na výkresu
28
Název součástky
Kód součástky

BOLT M8x35

30006-080035810

Cena 29,02
 ks
Číslo
na výkresu
29
Název součástky
Kód součástky

CONNECTING PARTS, ENGINE UPPER BRACKET

7020-000160

Cena 290
 ks
Číslo
na výkresu
30
Název součástky
Kód součástky

SIDE SUPPORT ASSY

9DR7-030120

Cena cena není stanovena není skladem
Číslo
na výkresu
31
Název součástky
Kód součástky

NUT M8

30204-080810

Cena 14,51
 ks
Číslo
na výkresu
32
Název součástky
Kód součástky

GLUE FILM, REAR FORK

6NQ0-190005

Cena cena není stanovena není skladem
Číslo
na výkresu
33
Název součástky
Kód součástky

LOCK PLATE, WIRE

9GQ0-030131

Cena 43,56
 ks
