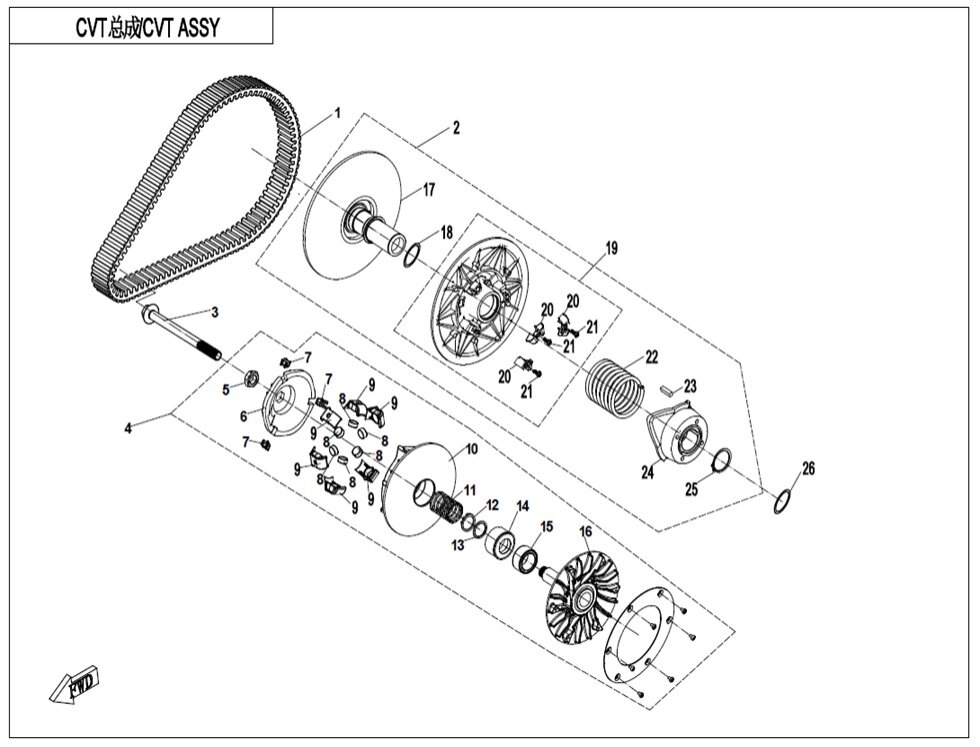

Variátor CVT (26)
Převodovka I (16)
Převodovka II (42)
Převodovka III (41)
Olejová pumpa (11)
Systém olejového chlazení (19)
Vodní pumpa (18)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky ŘEMEN CVT0JWA-055000-10000 |
Cena 5 500 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN PULLEY ASSY.0JYA-052000 |
Cena 10 039 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001-00001 |
Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CVT DRIVE PULLEY ASSY0JWA-051000-10002 |
Cena 16 147 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, DRIVE PULLEY ⌀22L0JYA-051013-10001 |
Cena 609 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky THRUST COLLAR0JYA-051006-10000 |
Cena 7 544 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON SLIDER0JYA-051004 Alternativy: 0JYA-051004-10000 |
Cena 290 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WEIGHT SLIDER0JWA-051001 |
Cena 203 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Cena 493 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOVING PLATE ASSY, DRIVE PULLEY0JYA-051100 |
Cena 7 689 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING, DRIVE PULLEY0JYA-051005 |
Cena 1 336 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON WASHER0GR0-051009-10000 |
Cena 406 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Cena 406 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Cena 1 255 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Ložisko0GR0-051400-10000 |
Cena 3 078 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVE FIXED PULLEY ASSY0JWA-051200 |
Cena 11 030 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DRIVEN FIXED PULLEY ASSY0GR0-052100 |
Cena 11 606 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NYLON WASHER0JYA-052007 |
Cena 450 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLIDING FLANGE ASSY0GR0-0522A0 |
Cena 9 720 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Cena 450 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0GR0-052001 |
Cena 2 503 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Cena 116 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CAM PLATE0GR0-052002 |
Cena 3 103 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Cena 450 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ADJUSTING WASHER0GR0-050001-00001 |
Cena 14,52 Kč |
