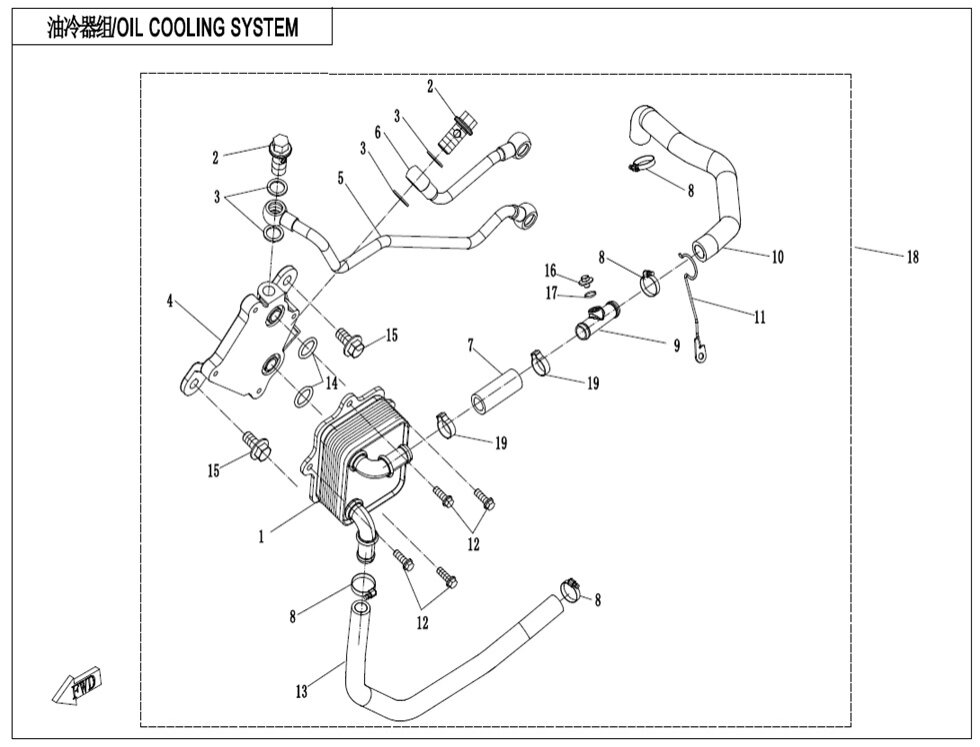

Systém olejového chlazení
Levý blok motoru (59)
Pravý blok motoru (41)
CVT blok (22)
Levý kryt motoru (29)
Víko hlavy válce (5)
Hlava válce I (31)
Hlava válce II (30)
Tělo válce (13)
Vačková hřídel I (8)
Vačková hřídel II (7)
Sací potrubí (9)
Magneto stator (5)
Kliková hřídel + písty (18)
Variátor CVT (26)
Převodovka I (16)
Převodovka II (42)
Převodovka III (41)
Olejová pumpa (11)
Systém olejového chlazení (19)
Vodní pumpa (18)
Startér (9)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OIL COOLER0JWA-071300 |
Cena 2 684 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M14×1.5×320180-011007-0010 |
Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BASE SEAT, OIL COOLER0JWA-071001 |
Cena 812 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL INLET PIPE, OIL COOLER0JYA-071100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL OUTLET PIPE, OIL COOLER0JYA-071200 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WATER OUTLET PIPE 1, OIL COOLER0JWA-071007 |
Cena 87,05 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP D2530603-125020 |
Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WATER OUTLET BIPASS0JYA-071401 |
Cena 131 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER OUTLET PIPE 2, OIL COOLER0JWA-071008 |
Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, WATER PIPE0JWA-071400 |
Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WATER INLET HOSE, OIL COOLER0JWA-071002 |
Cena 319 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-RING 17×2.530502-017000F |
Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT30006-103020810 |
Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HEX FLANGE BOLT M6x60JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky O-SEAL RING 8.2x1.900700-011202 |
Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky OIL COOLER0JYA-071000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLAMP D25.6C3H0-073002 |
Cena cena není stanovena | není skladem |
