Motor

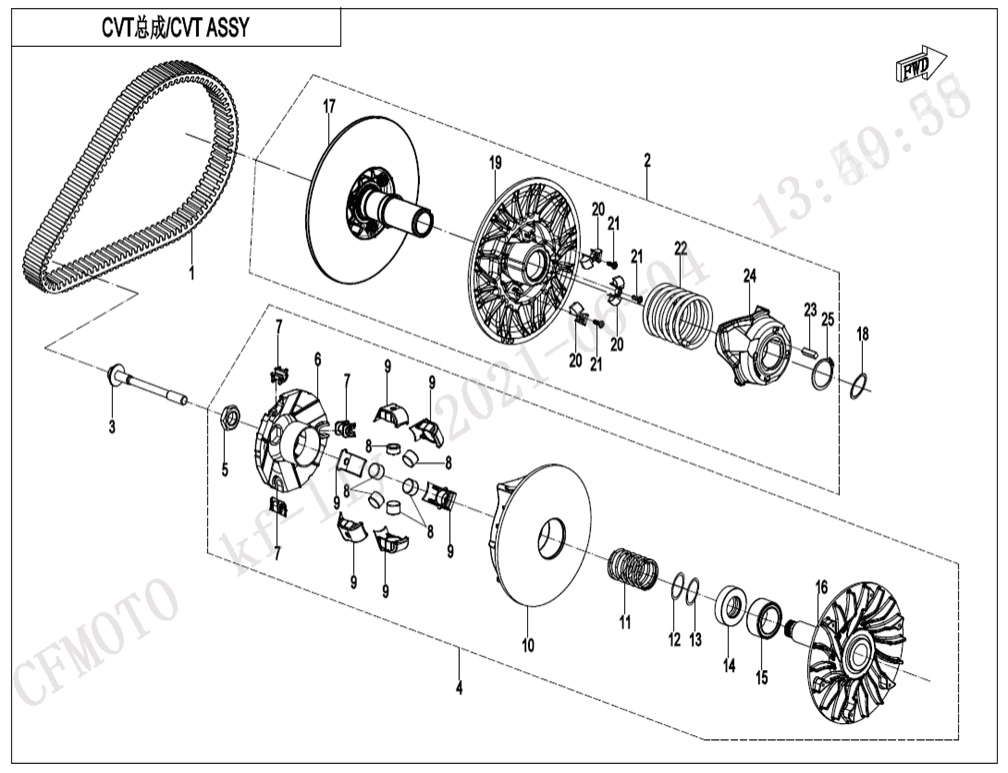

Variátor CVT III
Levý blok motoru (62)
Pravý blok motoru (47)
Variátor CVT I (18)
Variátor CVT II (26)
Variátor CVT III (25)
Variátor CVT IV (27)
Levý kryt motoru (36)
Kryt hlavy válce (5)
Hlava válce I (30)
Hlava válce II (35)
Vačková hřídel I (9)
Vačková hřídel II (9)
Tělo válce (15)
Sací potrubí (8)
Stator (5)
Kliková hřídel a písty (17)
Olejová pumpa (13)
Systém olejového chlazení (20)
Vodní pumpa (19)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TOOTHED DRIVE BELT0JWA-055000-10000 |
Cena 5 500 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN PULLEY ASSY.0JYA-052000-50000 Alternativy: 0JYA-052000-50001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT, DRIVE PULLEY0JY0-050001-00001 |
Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRIVE PULLEY ASSY.0JYA-051000-50000 Alternativy: 0JYA-051000-50001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT, DRIVE PULLEY0JYA-051013-10000 Alternativy: 0JYA-051013-10001 |
Cena 609 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky THRUST COLLAR0JYA-051006-10000 |
Cena 7 544 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NYLON PARTS, THRUST DISC0JYA-051004-10000 |
Cena 261 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky WEIGHT SLIDER0JYA-051001 |
Cena 203 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NYLON PROTECTOR,WEIGHT ROLLER0GR0-051005 |
Cena 493 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MOVING PLATE ASSY, DRIVE PULLEY0JYA-051100 |
Cena 7 689 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING,DRIVE PULLEY0JY0-051002 |
Cena 1 393 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON WASHER0GR0-051009-10000 |
Cena 406 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEEL WASHER0GR0-051011 |
Cena 406 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPRING SEAT0GR0-051001 |
Cena 1 255 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ONE-WAY BEARING, DRIVE PULLEY0JYA-051210 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DRIVE FIXED PULLEY ASSY0JYA-051200 |
Cena 11 030 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FIXED SHEAVE, DRIVEN PULLEY0JYA-052011 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ADJUSTING WASHER 20.2X28 T=1.51F30-060002-00500 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLIDING SHEAVE, DRIVEN PULLEY0JYA-052010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NYLON BLOCK0GR0-052005 |
Cena 450 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)0GR0-052006 |
Cena 116 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING, DRIVEN PULLEY0JYA-052008 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TAPER KEY0GR0-052003 |
Cena 116 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky CAM PLATE0JYA-052009 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CIRCLIP0GR0-052004 |
Cena 450 Kč |
