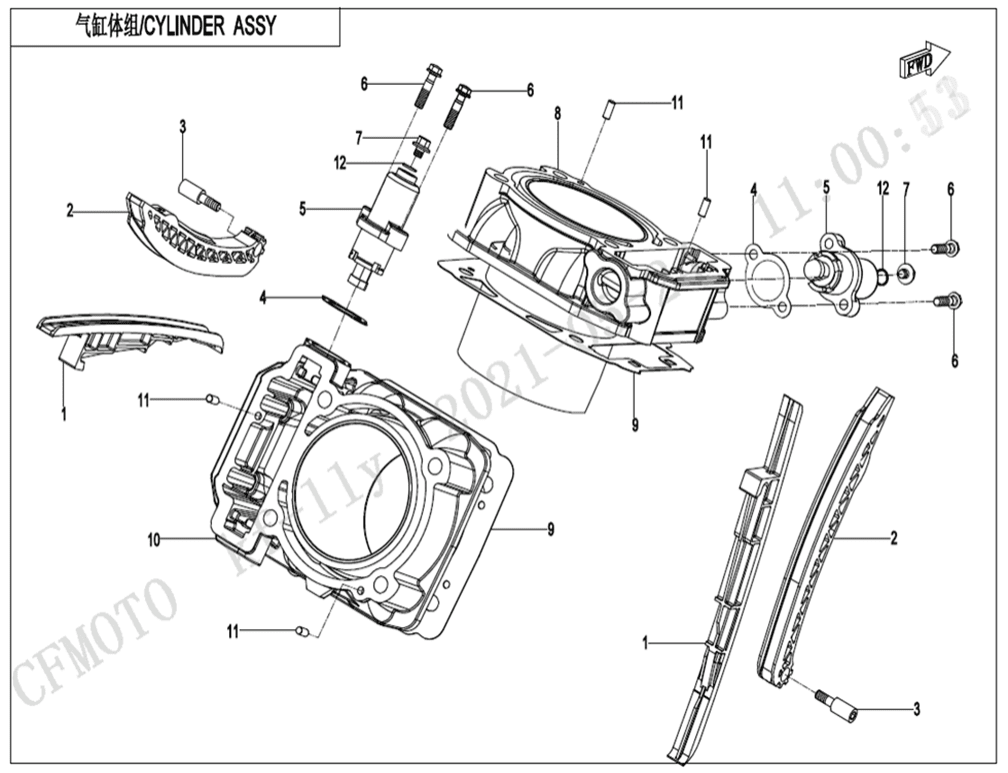

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GUIDE PLATE0JY0-023004 |
Cena 261 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TENSION PLATE0JY0-023003 |
Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PIN, TENSIONER PLATE0800-023001-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW, TENSIONER PLATE0800-023001-00002 |
Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET, TENSIONER0180-023003 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSIONER ASSY0GS0-023200-00001 |
Cena 798 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky HEX FLANGE BOLT M6x60JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10011 |
Cena 3 848 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SECOND CYLINDER BODY ASSY0JY0-023200-10021 |
Cena 3 845 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky GASKET, CYLINDER0800-023002 |
Cena 102 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10011 |
Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FIRST CYLINDER BODY ASSY0JY0-023100-10021 |
Cena 3 848 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-SEAL RING 8.2x1.900700-011202 |
Cena 29,02 Kč |
