Systém olejového chlazení (20)
Vodní pumpa (19)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|

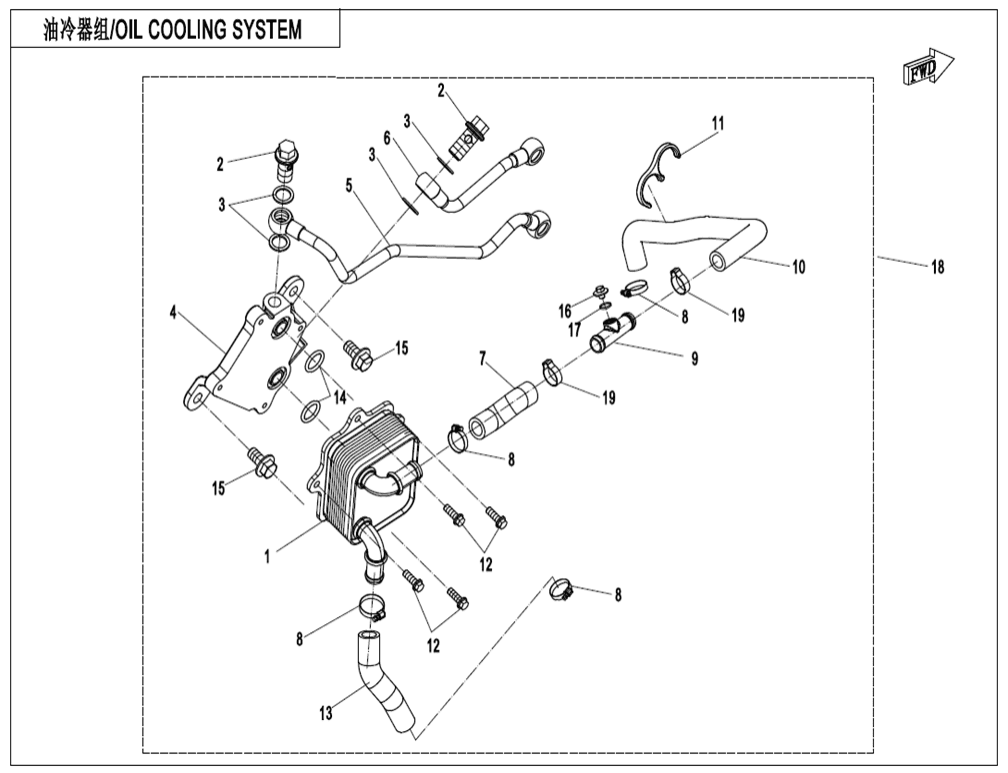

Číslo na výkresu 01 |
Název součástky Kód součástky OIL COOLER0JWA-071300 |
Cena 2 684 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M14×1.5×320180-011007-0010 |
Cena 72,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET 140180-011006 |
Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BASE SEAT, OIL COOLER0JWA-071001 |
Cena 812 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OIL INLET PIPE, OIL COOLER0JYA-071100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL OUTLET PIPE, OIL COOLER0JYA-071200 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WATER OUTLET PIPE 1, OIL COOLER0JYA-071001-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP D2530603-125020 |
Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WATER OUTLET BIPASS0JYA-071401 |
Cena 131 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER OUTLET PIEP 2, OIL COLLER0JYA-071008-20000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLIP, WATER PIPE0JYA-071007 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6×180010-023008-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WATER INLET HOSE, OIL COOLER0JWA-071002-10000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky O-RING 17×2.530502-017000F |
Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub30006-103020810 |
Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HEX FLANGE BOLT M6x60JYA-023001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky O-SEAL RING 8.2x1.900700-011202 |
Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky OIL COLLER SUB ASSY0JYA-07100Z-30002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLAMP D25.6C3H0-073002 |
Cena cena není stanovena | není skladem |
