Motor
Startér
Levý blok motoru (62)
Pravý blok motoru (47)
Variátor CVT I (18)
Variátor CVT II (26)
Variátor CVT III (25)
Variátor CVT IV (27)
Levý kryt motoru (36)
Kryt hlavy válce (5)
Hlava válce I (30)
Hlava válce II (35)
Vačková hřídel I (9)
Vačková hřídel II (9)
Tělo válce (15)
Sací potrubí (8)
Stator (5)
Kliková hřídel a písty (17)
Olejová pumpa (13)
Systém olejového chlazení (20)
Vodní pumpa (19)

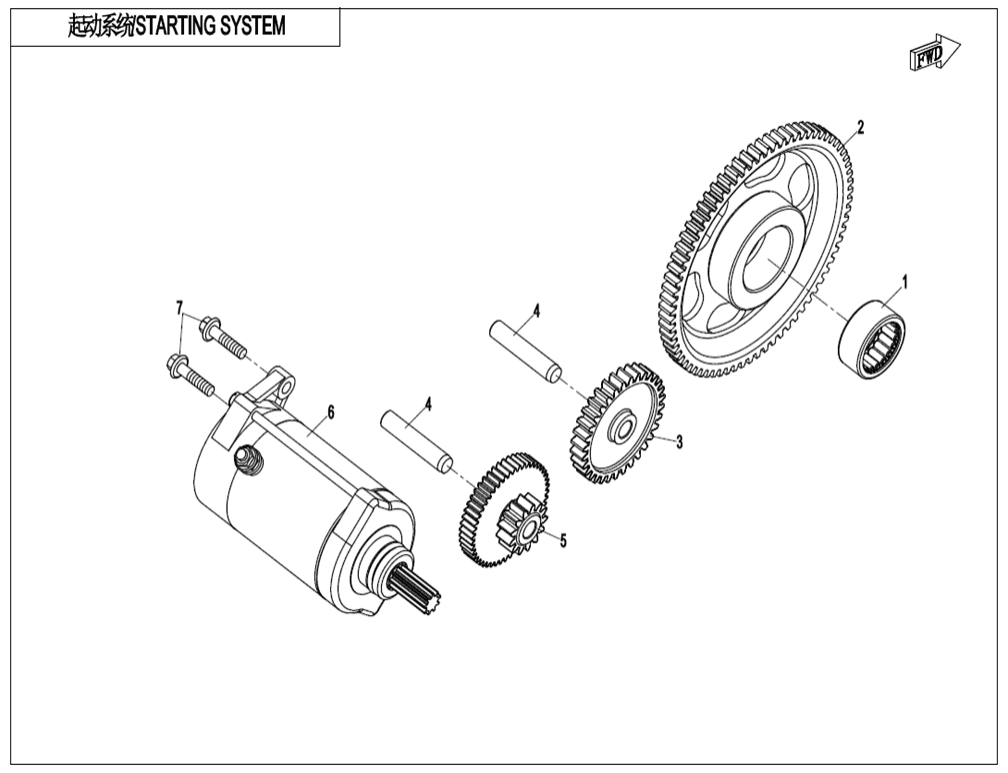

Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky NEEDLE BEARING30401-03000 |
Cena 566 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN GEAR0800-090001-0001 Alternativy: 0800-090001-00002 |
Cena 2 727 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DRIVEN GEAR0800-090001-00002 |
Cena 3 122 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky MIDDLE GEAR0800-090002 |
Cena 711 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DUAL GEAR0800-090003 |
Cena 667 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky STARTING MOTOR0800-091000 |
Cena 3 264 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč |
