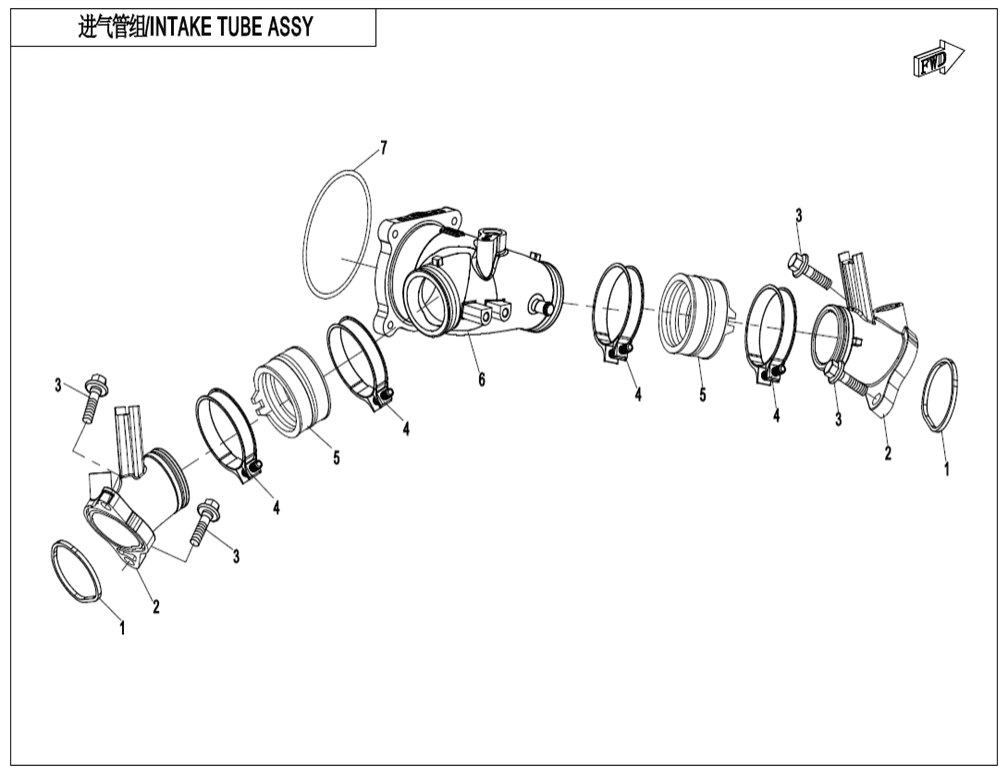

Sací potrubí
Levý blok motoru (62)
Pravý blok motoru (47)
Variátor CVT I (18)
Variátor CVT II (26)
Variátor CVT III (25)
Variátor CVT IV (27)
Levý kryt motoru (36)
Kryt hlavy válce (5)
Hlava válce I (30)
Hlava válce II (35)
Vačková hřídel I (9)
Vačková hřídel II (9)
Tělo válce (15)
Sací potrubí (8)
Stator (5)
Kliková hřídel a písty (17)
Olejová pumpa (13)
Systém olejového chlazení (20)
Vodní pumpa (19)
Startér (8)
Sada těsnění (1)
Sada gufer (1)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL RING, MANIFOLD0800-025002 |
Cena 14,51 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL RING, MANIFOLD080V-025002-1000 |
Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky AIR INLET PIPE,AUXILIARY0JYA-025002-10000 |
Cena 522 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Šroub0130-011114-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLAMP 540JYA-025010 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky JOINT HOSE,AIR INLET PIPE0JY0-025003 |
Cena 72,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky AIR INLET PIPE, T-JOINT0JYA-025005 |
Cena 798 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky O RING 64.5×30180-331004 |
Cena 29,02 Kč |
