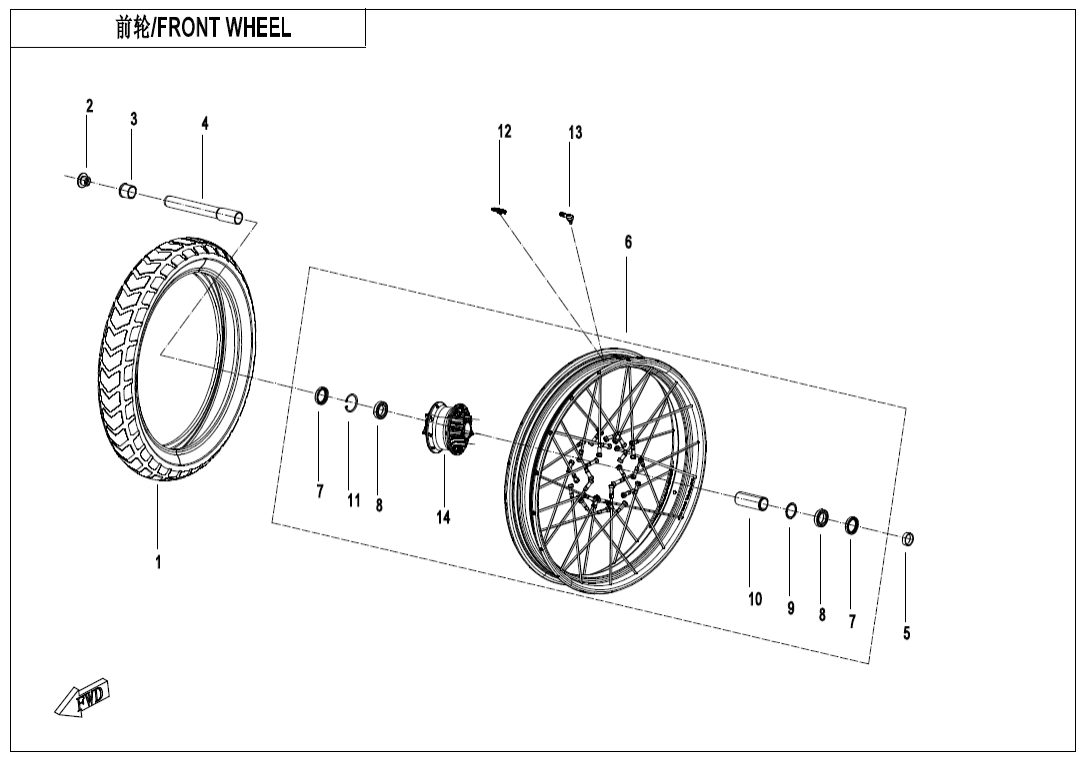

F07‑C-V2 FRONT WHEEL(EXPLORE EDITION)
F00‑B ENGINE FITTINGS (12)
F01‑A LOCK KIT (9)
F02 MUFFLER (26)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (28)
F03‑3 REAR FRAME (16)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-B PLASTICS4 (14)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7(EXPLORE EDITION) (24)
F04‑8 PLASTICS8 (7)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (20)
F07‑C-V1 FRONT WHEEL(EXPLORE EDITION) (20)
F07‑C-V2 FRONT WHEEL(EXPLORE EDITION) (15)
F08 BRAKE SYSTEM (69)
F10‑C STEERING SYSTEM(EXPLORE EDITION) (34)
F11‑C-V1 REAR WHEEL(EXPLORE EDITION) (29)
F11‑C-V2 REAR WHEEL(EXPLORE EDITION) (22)
F12 FUEL TANK (19)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (57)
F15‑1-C ELECTRIC SYSTEM(EXPLORE EDITION) (55)
F16 LIGHTS (14)
F17‑C DASHBOARD ASSY(EXPLORE EDITION) (9)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (10)
F19‑2-V1 DECAL‑EXPLORE EDITION‑NEPTUNE BLUE (14)
F19‑2-V2 DECAL‑EXPLORE EDITION‑NEPTUNE BLUE (12)
F19‑3-V1 DECAL‑EXPLORE EDITION‑GLACIER WHITE (14)
F19‑3-V2 DECAL‑EXPLORE EDITION‑GLACIER WHITE (12)
F20 TOOLS (3)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (14)
Motor (336)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Pneumatika30705-1903 |
Počet 1 | Cena 5 811 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CORE SHAFT6WWV-070104-5000-10 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIP FOR HOLE 4730800-04705 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIRE PRESSURE SENSOR6WWV-150850-5A01 |
Počet 1 | Cena 1 336 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky VALVE, INFLATION6WWV-070030-5A00-M1 |
Počet 1 | Cena 342 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRONT WHEEL MIDDLE HUB6WWV-070102-5D00 |
Počet 1 | Cena 7 582 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LOCK SCREW, FRONT AXLE6L30-070004 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH BUSHING, FRONT WHEEL6WWV-070002-5000 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FRONT WHEEL SHAFT6WWV-070001-5000 |
Počet 1 | Cena 1 352 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FRONT WHEEL SHAFT6L30-070001 |
Počet 1 | Cena 1 352 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH BUSHING, FRONT WHEEL6WWV-070003-5000 |
Počet 1 | Cena 373 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Sestava předního ráfku6WWV-070100-5D00-10 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CAP6WWV-070100-5000-21 |
Počet 2 | Cena 373 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SHAFT SLEEVE6WWV-070100-5000-22 |
Počet 2 | Cena 1 181 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Podložka6WWV-070105-5000 |
Počet 1 | Cena 93,22 Kč |
