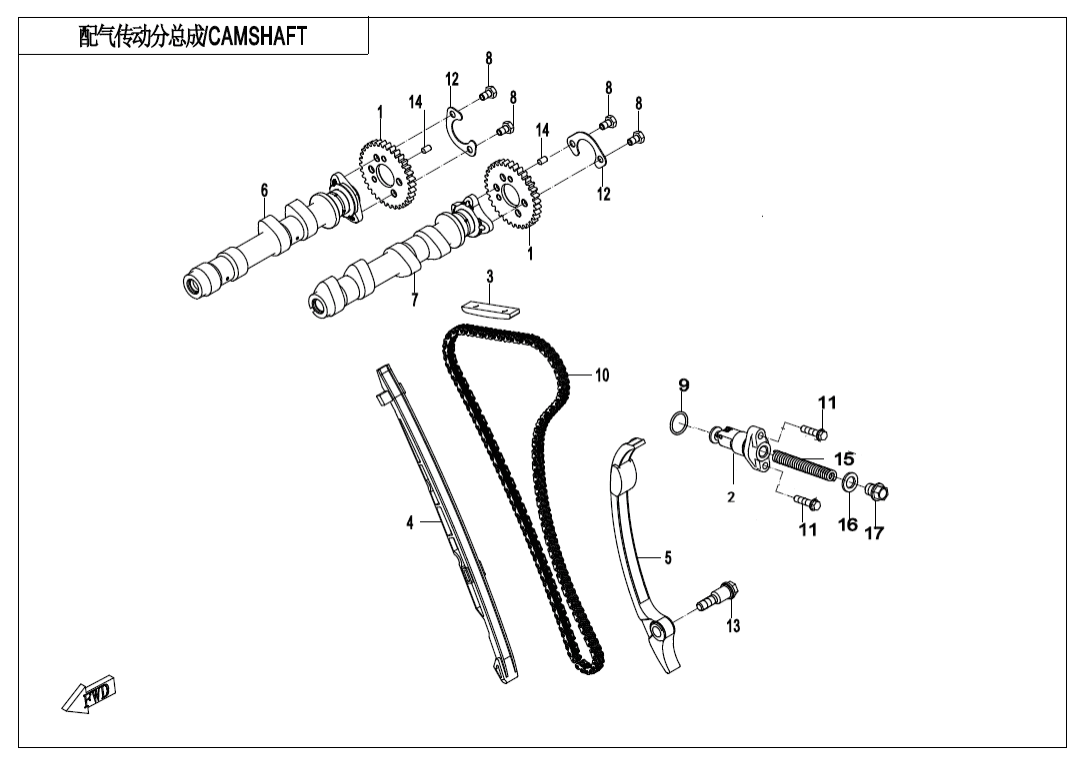

E02‑5 CAMSHAFT
E01‑1 UPPER @^ LOWER CRANKCASE (60)
E01‑2-B RIGHT@^LEFT SIDE COVER (41)
E01‑3 OIL PAN (8)
E02‑1 CYLINDER HEAD COVER (13)
E02‑2 CYLINDER HEAD(1) (25)
E02‑3-V1 CYLINDER HEAD(2) (62)
E02‑3-V2 CYLINDER HEAD(2) (63)
E02‑4 CYLINDER BODY (15)
E02‑5 CAMSHAFT (16)
E03 MAGNETO (14)
E04‑1 CRANKSHAFT @^CONNECTING ROD(1) (13)
E04‑2 CRANKSHAFT @^CONNECTING ROD(2) (7)
E05 CLUTCH(SLIPPING CLUTCH ) (17)
E06‑1 TRANSMISSION SYSTEM(1) (18)
E06‑2 TRANSMISSION SYSTEM(2) (41)
E06‑3-V2 TRANSMISSION SYSTEM(3) (6)
E07 LUBRICATION SYSTEM (23)
E08 WATER PUMP (14)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (3)
E18 ENGINE GASKET SET (7)
E19 ENGINE OIL SEAL @^ O‑RING SET (22)
E99 fadongji (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky TIMING SPROCKET0700-024002-0001 |
Počet 2 | Cena 653 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky TENSIONER ASSY0700-024110 |
Počet 1 | Cena 590 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CHAIN GUIDE BLOCK0700-022017 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CHAIN GUIDE0700-024006 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TENSION PLATE ASSY0700-024300 |
Počet 1 | Cena 326 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CAMSHAFT, EXHAUST0700-024500 |
Počet 1 | Cena 2 703 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CAMSHAFT, AIR INLET0HU0-024400 |
Počet 1 | Cena 2 703 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1030004-060010150 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PodložkaC3H0-023006 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TIMING CHAIN0700-024200-0001 |
Počet 1 | Cena 1 305 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub0010-070003-00002 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RETAINER0700-024003 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Čep0700-024008-00001 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ROLLER NEEDLE P5x7.830406-00501 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPRING, TENSIONER0700-024104 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WASHER 11.5x17x20700-024106 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub napínáku0700-024107-00001 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
