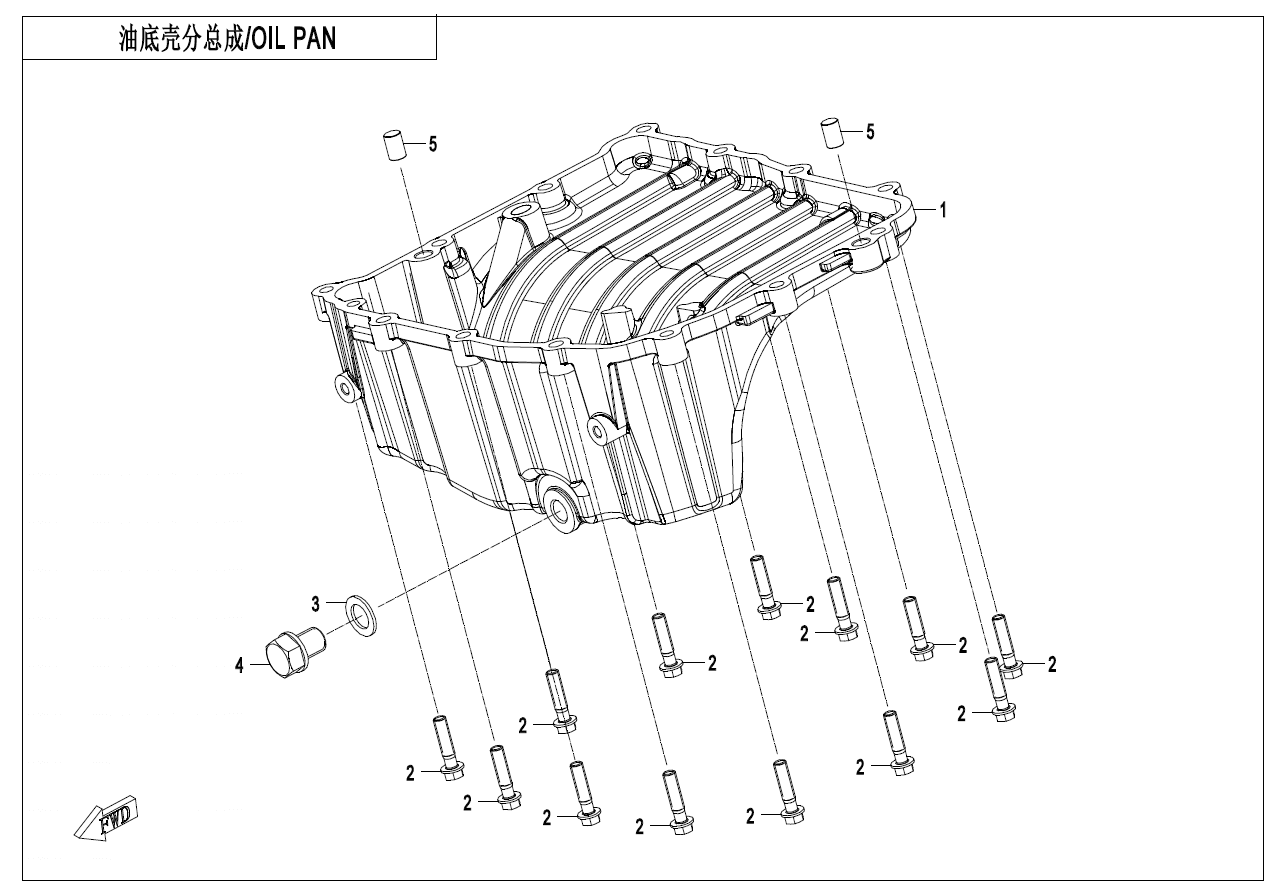

E01‑3 OIL PAN
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (31)
E01‑2 LEFT@^ RIGHT SIDE COVER (17)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (14)
E02‑2 CYLINDER HEAD(1) (20)
E02‑3 CYLINDER HEAD(2) (56)
E02‑4 CYLINDER HEAD(3) (3)
E02‑5 CAMSHAFT (18)
E03 MAGNETO (5)
E04‑1 CRANKSHAFT @^CONNECTING ROD(1) (16)
E04‑2 CRANKSHAFT @^CONNECTING ROD(2) (11)
E05‑A CLUTCH(FCC) (18)
E06‑1 TRANSMISSION SYSTEM(1) (26)
E06‑2-V1 TRANSMISSION SYSTEM(2) (38)
E06‑2-V2 TRANSMISSION SYSTEM(2) (40)
E07 LUBRICATION SYSTEM (22)
E08 WATER PUMP (5)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (11)
E17 THROTTLE@^INJECTOR (7)
E99 (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OIL PAN0SQV-015001-1001-0BP00 |
Počet 1 | Cena 2 020 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 13 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 120010-021014 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DRAIN BOLT, MAGNETIC M12X1.50180-011500 |
Počet 1 | Cena 116 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 2 | Cena 15,54 Kč |
