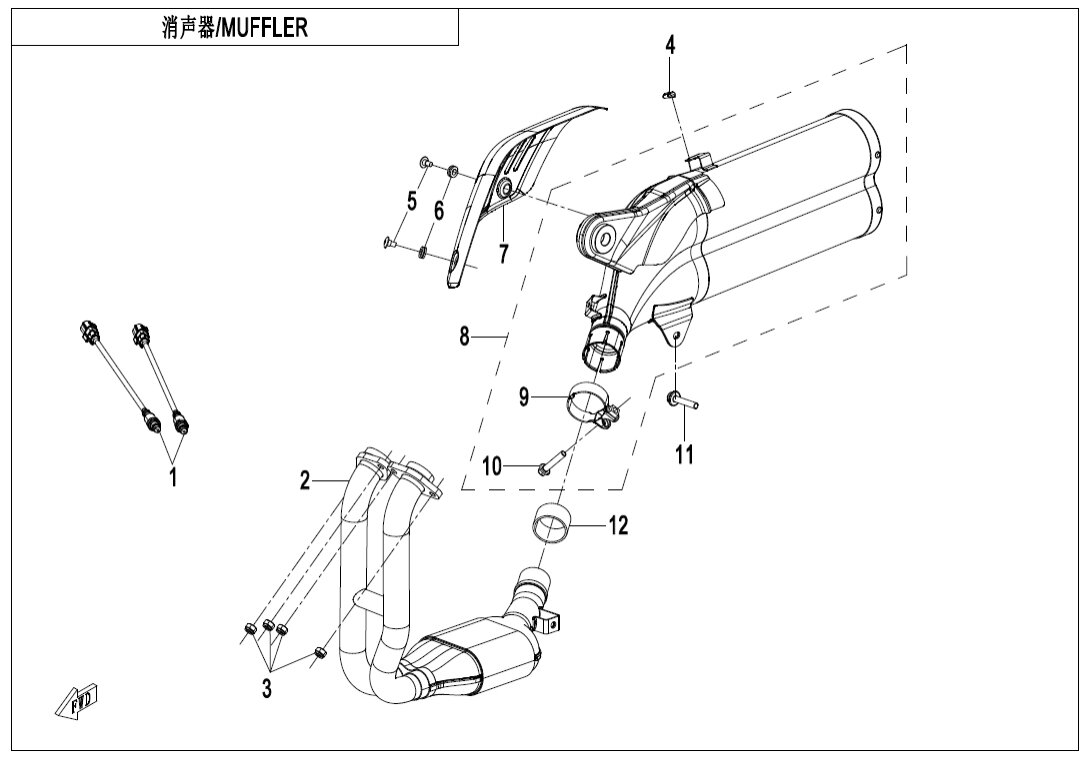

F02‑B MUFFLER(BRAZIL)
F01 LOCK KIT (5)
F02‑A MUFFLER (15)
F02‑B MUFFLER(BRAZIL) (12)
F03‑1 FRAME1 (46)
F03‑2 FRAME2 (19)
F04‑1 PLASTICS 1 (12)
F04‑2 PLASTICS 2 (12)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (13)
F04‑5 PLASTICS5 (5)
F04‑6 PLASTICS 6 (6)
F05‑1 FRONT SUSPENSION (17)
F05‑2 FRONT SHOCK ABSORBER (14)
F06 REAR SUSPENSION (25)
F07 FRONT WHEEL (11)
F08 MAB BRAKE ASSY (45)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (31)
F12 FUEL TANK (17)
F13 SEAT (4)
F14 FOOTREST (17)
F15 ELECTRIC SYSTEM (44)
F16 LIGHTS (10)
F17 DASHBOARD (2)
F18‑A COOLING SYSTEM (24)
F18‑B COOLING SYSTEM(BRAZIL) (35)
F19‑1-A LABEL (4)
F19‑1-B LABEL(BRAZIL) (2)
F19‑2 DECAL KITS(NEBULA BLACK) (2)
F19‑3 EAC LABEL(KAZAKHSTAN) (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(PORTUGUESE) (1)
F38‑C OWNER\'S MANUAL(GERMAN) (1)
F41‑A AIR FILTER (18)
F41‑B AIR FILTER(BRAZIL) (17)
Motor (307)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 2 | Cena 2 921 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Sestava výfukového potrubí6AQV-021100-7A00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOCK NUT6L30-020005 |
Počet 4 | Cena 77,68 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Vrut6AQV-021005-3000 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER BUSHING, GUARD6AQV-021004-3001 |
Počet 2 | Cena 77,68 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MUFFLER GUARD 26AQV-021020-7101 |
Počet 1 | Cena 3 325 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MUFFLER BODY ASSY6AQV-021350-7A00 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP KIT6AQV-021500-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE6AQV-021400-1000 |
Počet 1 | Cena 145 Kč |
