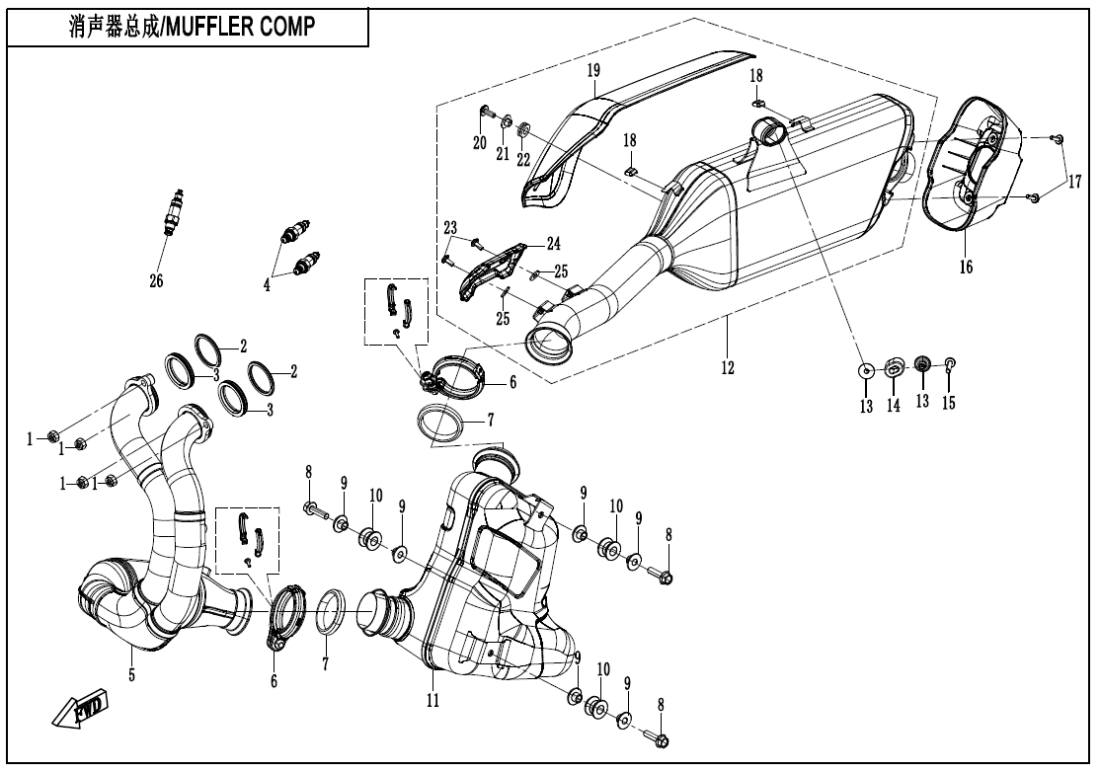

F02 MUFFLER
F01 LOCK KIT (11)
F02 MUFFLER (29)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (18)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (15)
F04‑1 PLASTICS 1 (32)
F04‑2 PLASTICS 2 (14)
F04‑3 PLASTICS 3 (30)
F04‑4 PLASTICS 4 (13)
F04‑5-A PLASTICS 5 (21)
F04‑5-B PLASTICS 5 (22)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (8)
F04‑8 PLASTICS 8 (14)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (17)
F07 FRONT WHEEL (20)
F08 BRAKE SYSTEM (65)
F10 STEERING SYSTEM (35)
F11 REAR WHEEL (39)
F12 FUEL TANK (35)
F13 SEAT (7)
F14 REAR HANDRAIL@^FOOTREST (47)
F15 ELECTRIC SYSTEM (47)
F16 LIGHTS (12)
F17 DASHBOARD (9)
F18 COOLING SYSTEM (28)
F19‑1 WARNING DECAL (7)
F19‑2-V3 DECAL-(ZEPHYR BLUE) (22)
F19‑3-V2 DECAL-(TACTICAL GREEN) (16)
F19‑3-V3 DECAL-(TACTICAL GREEN) (16)
F19‑4-V2 DECAL-(AEROLITE GREY) (14)
F19‑5 DECAL-(NEBULA BLACK) (16)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (21)
F38‑A OWNERS MANUAL (1)
F38‑B OWNERS MANUAL (1)
F41 AIR FILTER (10)
Motor (290)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SELF-LOCKING NUT M8 CU51010086100 |
Počet 4 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky MUFFLER BODY ASSY6WXV-021300-2000 |
Počet 1 | Cena 8 529 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MUFFLER BODY ASSY6WXV-021400-2000 |
Počet 1 | Cena 14 092 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MUFFLER T-SHAPE BUSHINGC90705169000 |
Počet 2 | Cena 388 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DAMPING SLEEVE, MUFFLER6L30-020001 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M8x526L30-020003 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR COVER, MUFFLER6WWV-021040-8000 |
Počet 1 | Cena 249 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER GUARD6WWV-021010-8002 |
Počet 1 | Cena 544 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 2 |
Název součástky Kód součástky EXHAUST SEAL GASKET6WXV-020001-2000 |
Počet 2 | Cena 62,15 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD T-BUSHING6WWV-021003-8000 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6WWV-021004-8000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Vrut6GU#-021312-6000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MUFFLER GUARD6WWV-021020-8000 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky GUARD HEAT INSULATOR6WWV-021006-8000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky OXYGEN SENSOR6AQV-004100-6400 |
Počet 1 | Cena 2 439 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BUSHING, EXHAUST PORT6WWV-020001-5000 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 2 | Cena 2 921 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Sestava výfukového potrubí6WXV-021100-2201 |
Počet 1 | Cena 30 917 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Sestava výfukového potrubí6WXV-021100-2200 |
Počet 1 | Cena 25 899 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 6 |
Název součástky Kód součástky ObjímkaC63605058100 |
Počet 2 | Cena 419 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky ObjímkaC63605058300 |
Počet 2 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky GRAPHITE SEAL SLEEVE 16WXV-020002-2000 |
Počet 2 | Cena 109 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 6 | Cena 46,61 Kč |
