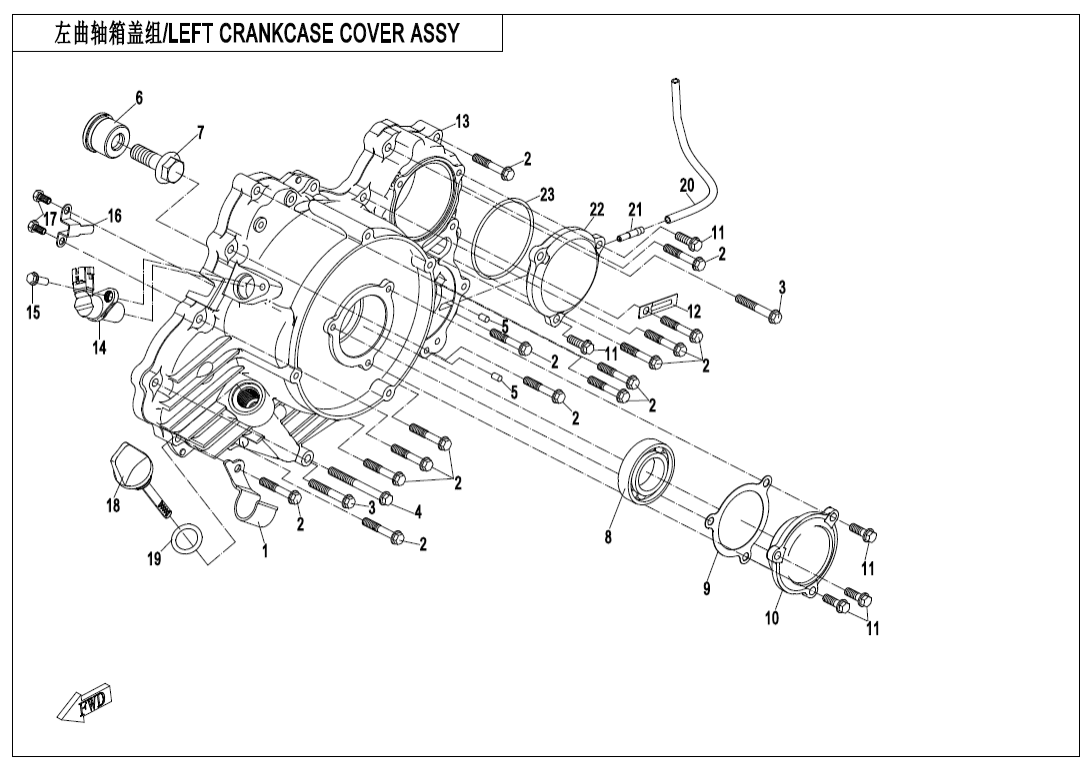

E01‑4-V2 LEFT CRANKCASE COVER ASSY(WITH TRIGGER ASSY)
E00 LONG BLOCK (2)
E01‑1 LEFT CRANKCASE ASSY (60)
E01‑2 RIGHT CRANKCASE ASSY (41)
E01‑3 CVT CASE ASSY (18)
E01‑4-V2 LEFT CRANKCASE COVER ASSY(WITH TRIGGER ASSY) (22)
E02‑1 CYLINDER HEAD COVER NO.1 ASSY (5)
E02‑2-V2 CYLINDER HEAD NO.1 ASSY (29)
E02‑3 CYLINDER ASSY (19)
E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (8)
E02‑5 INTAKE MANIFOLD ASSY (9)
E02‑6 CYLINDER HEAD NO.2 ASSY (34)
E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (8)
E02‑8 CYLINDER HEAD COVER NO.2 ASSY (5)
E03 MAGNETO ASSY.(EPS) (5)
E04‑A CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY(HORIZONTALLY SPLIT CONNECTING ROD) (14)
E04‑B CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY(CRACKING CONNECTING ROD) (14)
E05‑V3 CVT ASSY (26)
E05‑V4 CVT ASSY (27)
E06‑1-V2 TRANSMISSION SYSTEM(1) (16)
E06‑2 TRANSMISSION SYSTEM(2) (41)
E06‑3-V4 TRANSMISSION SYSTEM(3) (35)
E07‑1 OIL PUMP ASSY (11)
E07‑2 OIL COOLING SYSTEM (21)
E08 WATER PUMP ASSY. (19)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM(950 TRAIL@^950 SPORT) (10)
E29 ENGINE GASKET SET (1)
E30 ENGINE OIL SEAL @^O‑RING SET (1)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLIP,WATER HOSE0JWA-014007 |
Počet 1 | Cena 46,61 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Počet 14 | Cena 15,54 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x400010-013009-0010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6×600010-011017-0010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P5×11.830406-00500 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SLEEVE, TIGHTENING0800-014008 |
Počet 1 | Cena 202 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Šroub0800-014009-00002 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Ložisko30400-02800 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky O-SEAL RING 48X2.50GRA-014003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLUG0800-014011-10000 |
Počet 1 | Cena 189 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Šroub0010-023008-00001 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky IGNITION COVER0JWA-014001-10001 |
Počet 1 | Cena 3 791 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 14 |
Název součástky Kód součástky TRIGGER ASSY0JWV-014100-6000 |
Počet 1 | Cena 451 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRESS PLATE, WIRE0JWA-014003-10000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub0700-012013-00002 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky ENGINE OIL DIPSTICK0JYA-014004-00001 |
Počet 1 | Cena 109 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 19 |
Název součástky Kód součástky O-SEAL RING 18x3.550110-013030 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HOSE, OVERFILLING0180-080003-10000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky JOINT , BREATHER HOSE0180-311004-0020 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FILTER COVER0800-014002-00001 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 63×2.50800-014003 |
Počet 1 | Cena 43,52 Kč |
není skladem Poptat tento díl |
