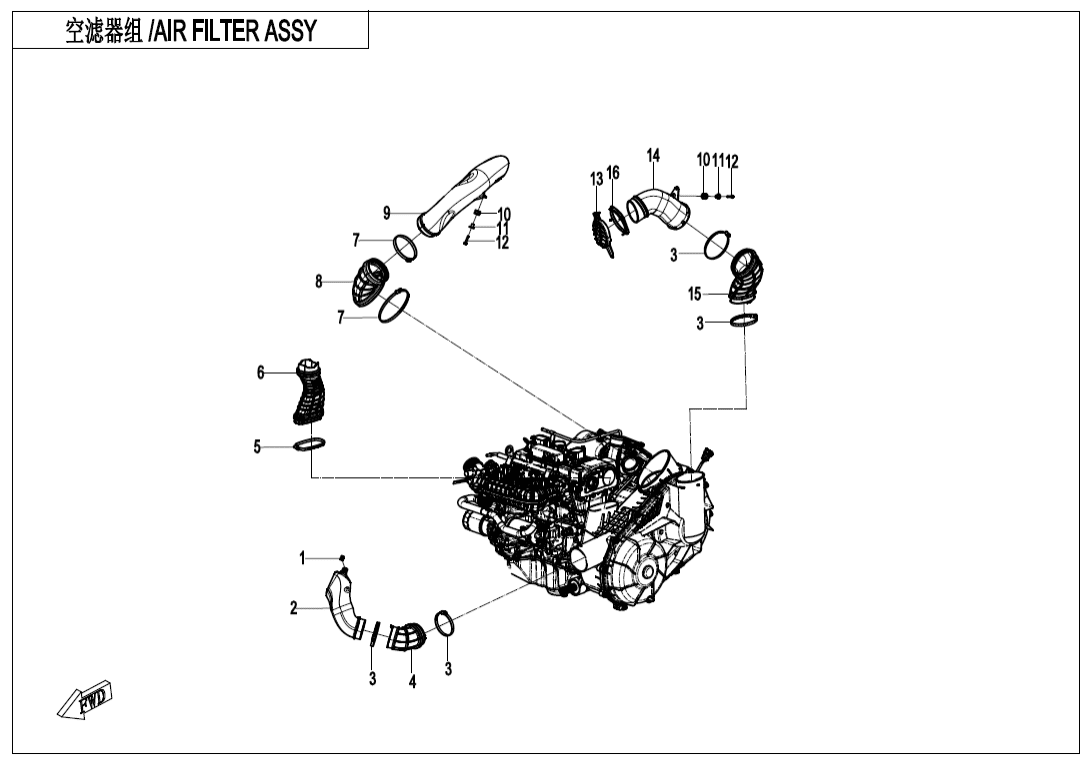

F00 CVT AIR PIPE
F00 CVT AIR PIPE (16)
F01 LOCK KIT (3)
F02 MUFFLER (18)
F03 FRAM (21)
F04‑1 FRONT PLASTICS (25)
F04‑2 FRONT PLASTICS (34)
F04‑3 MIDDLE PLASTICS (31)
F04‑4 REAR PLASTICS (46)
F04‑5 BOTTOM PLASTICS (7)
F05‑1 FRONT SUSPENSION (34)
F05‑2 FRONT SHOCK ABSORBER (7)
F06‑1 REAR SUSPENSION (31)
F06‑2 REAR SHOCK ABSORBER (5)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (36)
F08‑V2 BRAKE SYSTEM (37)
F10 STEERING SYSTEM(EPS) (44)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13 SEAT (13)
F15‑1 ELECTRIC SYSTEM (65)
F15‑2 TOWING WINCH (19)
F16 LIGHTS (10)
F17‑A DASHBOARD (5)
F17‑B MMI DASHBOARD (5)
F18 COOLING SYSTEM (25)
F19‑1-A DECAL,NA(LAVA ORANGE) (8)
F19‑1-B DECAL,NA(NEBULA BLACK) (8)
F19‑2-A WARNING LABEL (17)
F19‑2-B WARNING LABEL(TURKEY) (17)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (4)
F22 CARGO BOX (39)
F23 BUMPER@^CAB FRAME (14)
F26‑1 BODY ACCESSORIES (12)
F26‑2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (1)
F30 DRIVETRAIN SYSTEM (27)
F31 FRONT AXLE (56)
F32 GEAR SHIFTING (26)
F34 SEAT BELT ASSY (13)
F36 FUEL VAPORIZATION SYSTEM (5)
F37‑1 RIGHT DOORS (26)
F37‑2 LEFT DOORS (26)
F38 OWNERS MANUAL (1)
F40‑A TOWBAR(BOLT CONNECTION ) (7)
F40‑B TOWBAR(PIN SHAFT CONNECTION ) (7)
F41 AIR FILTER ASSY (41)
F45 SUSPENSION SYSTEM (8)
F46 CAMERA ASSEMBLY (2)
Motor (260)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR RUBBER BUFFER，FUEL TANK9010-120007 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER BUSH，FUEL TANK9010-120310 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky M6×30 BOLT5BWV-040018-5000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky AIR INLET PORT GUARD 25DYV-042075-3000 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CVT AIR INLET PIPE5DYV-002001-3000 |
Počet 1 | Cena 419 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR AIR INLET PIPE JOINT5GYV-040207-1001 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky AIR INLET PIPE CUSHION SLEEVE5DYV-002007-3000 |
Počet 1 | Cena 93,22 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CVT FRONT AIR OUTLET PIPE5DYV-002005-3000 |
Počet 1 | Cena 404 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Objímka5ASV-000105-6000 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CVT FRONT AIR OUTLET PIPE JOINT5DYV-002006-3000 |
Počet 1 | Cena 326 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Objímka30604-301300 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CVT FRONT AIR INLET PIPE5GYV-002004-1001 |
Počet 1 | Cena 839 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Objímka30604-301500 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky REAR AIR OUTLET PIPE JOINT5GYV-040208-1001 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CVT AIR OUTLET PIPE5DYV-002002-3000 |
Počet 1 | Cena 140 Kč |
