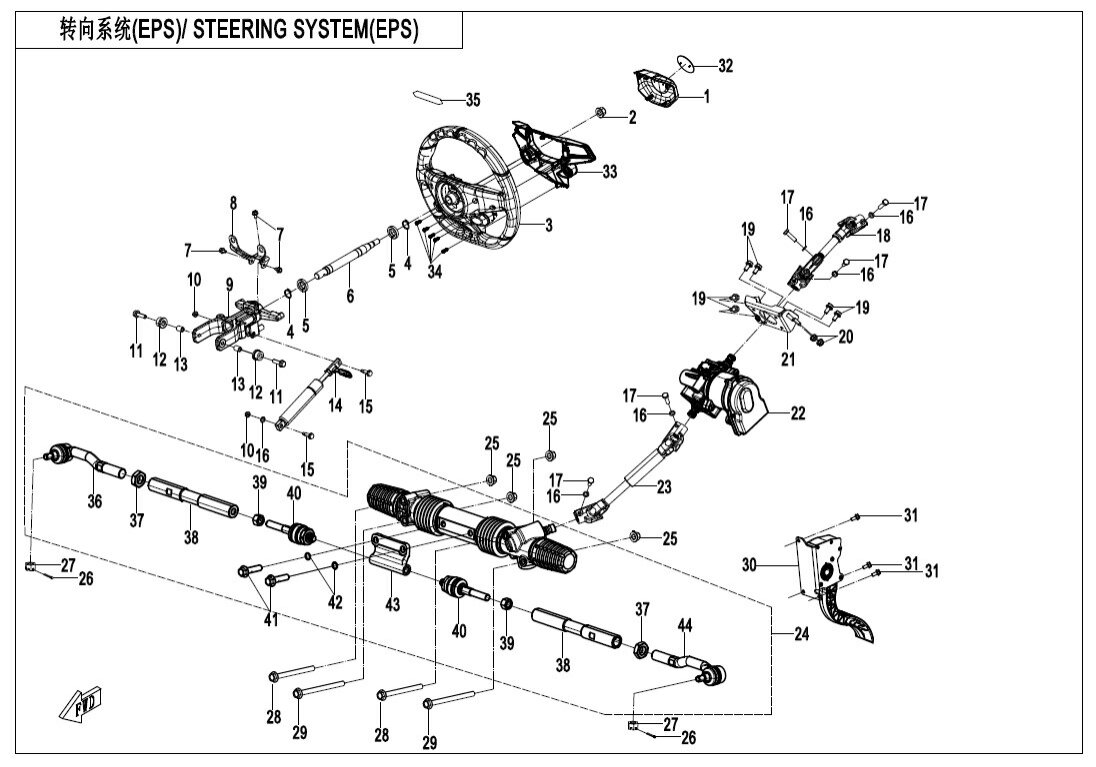

F10 STEERING SYSTEM(EPS)
F00 CVT AIR PIPE (16)
F01 LOCK KIT (3)
F02 MUFFLER (18)
F03 FRAM (23)
F04‑1 FRONT PLASTICS (25)
F04‑2 FRONT PLASTICS (34)
F04‑3 MIDDLE PLASTICS (29)
F04‑4 MIDDLE PLASTICS (10)
F04‑5 REAR PLASTICS (46)
F04‑6 BOTTOM PLASTICS (8)
F05‑1 FRONT SUSPENSION (34)
F05‑2 FRONT SHOCK ABSORBER (7)
F06‑1 REAR SUSPENSION (31)
F06‑2 REAR SHOCK ABSORBER (5)
F07 FRONT WHEEL (12)
F08‑V1 BRAKE SYSTEM (36)
F08‑V2 BRAKE SYSTEM (37)
F10 STEERING SYSTEM(EPS) (44)
F11 REAR WHEEL (12)
F12 FUEL TANK (18)
F13‑1 FRONT SEAT (14)
F13‑2 REAR SEAT (13)
F15‑1 ELECTRIC SYSTEM (64)
F15‑2 TOWING WINCH (19)
F16 LIGHTS (10)
F17‑A DASHBOARD (5)
F17‑B MMI DASHBOARD (5)
F18 COOLING SYSTEM (25)
F19‑1-A DECAL,NA(LAVA ORANGE) (8)
F19‑1-B DECAL,NA(NEBULA BLACK) (8)
F19‑2-A WARNING LABEL (17)
F19‑2-B WARNING LABEL(TURKEY) (17)
F19‑3 VEHICLE PLATE (1)
F20 TOOLS (4)
F22 CARGO BOX (39)
F23 BUMPER@^CAB FRAME (15)
F26‑1 BODY ACCESSORIES (17)
F26‑2 BODY ACCESSORIES (5)
F27 FRONT CV SHAFT (4)
F28 REAR CV SHAFT (1)
F30 DRIVETRAIN SYSTEM (27)
F31 FRONT AXLE (56)
F32 GEAR SHIFTING (26)
F34‑1 SEAT BELT(FRONT SEAT) (15)
F34‑2 SEAT BELT(REAR SEAT) (10)
F36 FUEL VAPORIZATION SYSTEM (5)
F37‑1 RIGHT FRONT DOORS (25)
F37‑2 LEFT FRONT DOORS (25)
F37‑3 RIGHT REAR DOORS (27)
F37‑4 LEFT REAR DOORS (27)
F38 OWNERS MANUAL (1)
F40‑A TOWBAR(BOLT CONNECTION ) (7)
F40‑B TOWBAR(PIN SHAFT CONNECTION ) (7)
F41 AIR FILTER ASSY (41)
F45 SUSPENSION SYSTEM (8)
F46 CAMERA ASSEMBLY (2)
Motor (260)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky STEERING WHEEL PRESS COVER5GYV-101001-1001 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M630204-060810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x2830006-080028810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NYLON BUSHING, STEERING COLUMN9060-100009 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SLEEVE, MOUNT PLATE9060-100008-00001 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GAS SPRING ASSY5BWV-102000-5001 |
Počet 1 | Cena 823 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky AIR SPRING UPPER FIXED BOLT5HYV-103001-6000 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky HEX BOLT30004-080030110 |
Počet 5 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEERING SHAFT ASSEMBLY 15GYV-102110-1000 |
Počet 1 | Cena 2 501 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky EPS MOUNTING BRACKET ASSY5HYV-103100-6001 |
Počet 1 | Cena 295 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 22 |
Název součástky Kód součástky EPS BOOSTER UNIT ASSY5GYV-108000-1000 |
Počet 1 | Cena 36 946 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 23 |
Název součástky Kód součástky STEERING SHAFT ASSEMBLY 25GYV-102130-1002 |
Počet 1 | Cena 3 325 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEERING WITH TIE ROD ASSY5DYV-104000-1002 |
Počet 1 | Cena 24 221 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky NUT30204-122110 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky HEX SLOTTED NUT30207-143810 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky Šroub30024-122135110 |
Počet 2 | Cena 109 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30024-122155110 |
Počet 2 | Cena 109 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky STEERING WHEEL BODY5GYV-101110-1001 |
Počet 1 | Cena 2 812 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky THROTTLE PEDAL, ELECTRIC5BYV-152800-1000-M1 |
Počet 1 | Cena 4 319 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky CFMOTO STICKER5ASV-190019-6000 |
Počet 1 | Cena 295 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky STEERING WHEEL DECO GUARD5GYV-101101-1000-0DT00 |
Počet 1 | Cena 1 445 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky STEERING WHEEL DECO GUARD SCREW5GYV-101102-1000 |
Počet 7 | Cena 31,07 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky STEERING WHEEL SMALL LOGO5DYV-190002-1000 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky RH OUTER TIE-ROD SUB ASSY5GYV-104000-1001-48 |
Počet 1 | Cena 2 082 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky THIN HEX NUT5GYV-104000-1000-50 |
Počet 2 | Cena 202 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky CONNECTING PIPE5DYV-104000-1001-20 |
Počet 2 | Cena 1 662 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky HEX NUT5GYV-104000-1000-51 |
Počet 2 | Cena 93,22 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT2030801-02005 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky STEERING ROD SUB ASSY5GYV-104000-1000-46 |
Počet 2 | Cena 1 725 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky HEX FLANGE BOLT5DYV-104000-1000-23 |
Počet 2 | Cena 124 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky O-RING5DYV-104000-1000-25 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky STEERING ARM5DYV-104000-1000-26 |
Počet 1 | Cena 1 460 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky LH OUTER TIE-ROD SUB ASSY5GYV-104000-1001-47 |
Počet 1 | Cena 2 082 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Ložisko30400-02005 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky STEERING COLUMN5GYV-102201-1000 |
Počet 1 | Cena 637 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky DASHBOARD BRACKET5GYV-102301-1001-0BP00 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky STEERING WHEEL BRACKET5GYV-102204-1001 |
Počet 1 | Cena 1 460 Kč |
