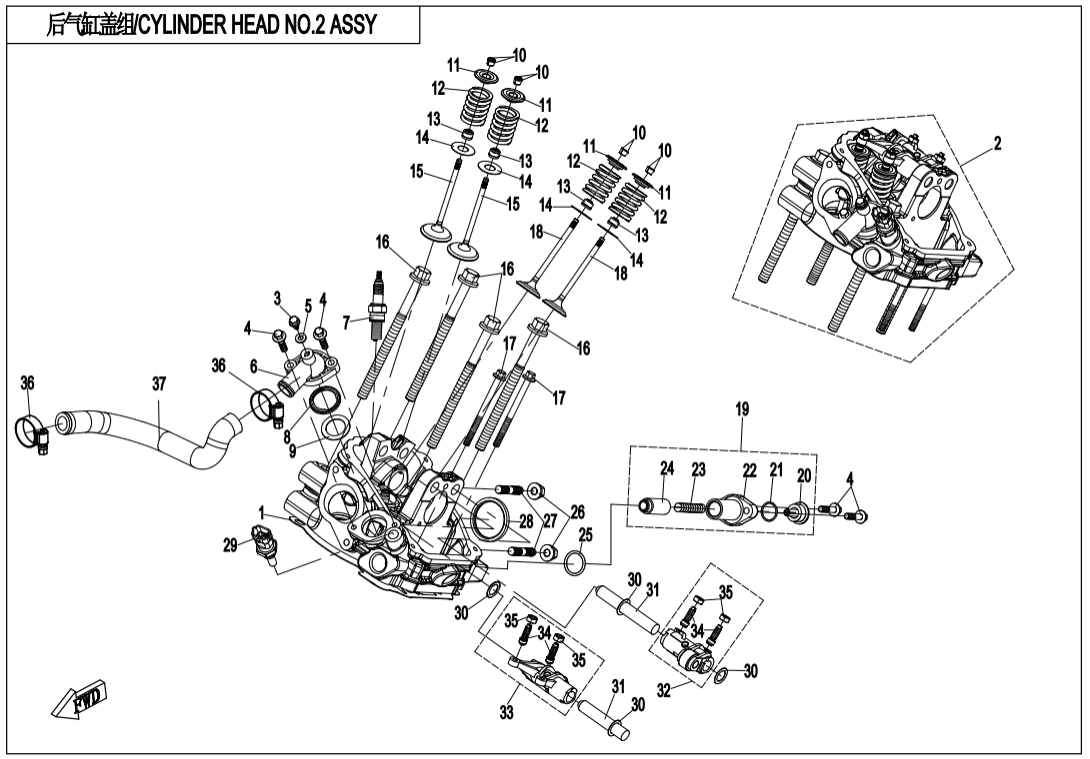

E02-6-V3 CYLINDER HEAD NO.2 ASSY

Gladiator X850 EU4 (2019)

CF800AU‑2A

Motor E02‑6-V3 CYLINDER HEAD NO.2 ASSY E00 LONG BLOCK (2) E01 CRANKCASE ASSY (4) E01‑1-V1 LEFT CRANKCASE ASSY (54) E01‑1-V2 LEFT CRANKCASE ASSY (56) E01‑1-V3 LEFT CRANKCASE ASSY (56) E01‑2-V1 RIGHT CRANKCASE ASSY (34) E01‑2-V2 RIGHT CRANKCASE ASSY (37) E01‑2-V3 RIGHT CRANKCASE ASSY (36) E01‑2-V4 RIGHT CRANKCASE ASSY (38) E01‑2-V5 RIGHT CRANKCASE ASSY (36) E01‑3-V1 CVT CASE ASSY (18) E01‑3-V2 CVT CASE ASSY (18) E01‑3-V3 CVT CASE ASSY (20) E01‑4 LEFT CRANKCASE COVER ASSY (30) E02‑1 CYLINDER HEAD COVER ASSY (5) E02‑2-V2 CYLINDER HEAD NO.1 ASSY (39) E02‑3 CYLINDER BODY (7) E02‑4 CAMSHAFT OF CYLINDER 1 ASSY (7) E02‑5 INTAKE MANIFOLD ASSY (8) E02‑6-V2 CYLINDER HEAD NO.2 ASSY (37) E02‑6-V3 CYLINDER HEAD NO.2 ASSY (39) E02‑7 CAMSHAFT OF CYLINDER 2 ASSY (7) E03‑A MAGNETO ASSY. (5) E03‑B MAGNETO ASSY(HIGH‑POWER) (5) E04 CRANKSHAFT_CONNECTING ROD_PISTON ASSY (14) E05‑A CVT ASSY(SPEED LIMITED) (28) E05‑B CVT ASSY (29) E06‑1-V1 TRANSMISSION SYSTEM(1) (17) E06‑1-V2 TRANSMISSION SYSTEM(1) (16) E06‑2-V1 TRANSMISSION SYSTEM(2) (34) E06‑2-V2 TRANSMISSION SYSTEM(2) (37) E06‑2-V3 TRANSMISSION SYSTEM(2) (37) E06‑3 TRANSMISSION SYSTEM(2) (41) E07‑1 OIL PUMP ASSY (11) E07‑2-V2 OIL COOLING SYSTEM. (16) E07‑2-V3 OIL COOLING SYSTEM. (18) E08 WATER PUMP ASSY. (18) E09 STARTING SYSTEM (7) E29 ENGINE GASKET SET (1) E30 ENGINE OIL SEAL @^O‑RING (1)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky GASKET, CYLINDER HEAD 0800-022200	Počet 1	Cena 388 Kč	není skladem Poptat tento díl
Číslo na výkresu 02	Název součástky Kód součástky REAR CYLINDER HEAD COMP. 0JWA-026000-20000	Počet 1	Cena 15 523 Kč	není skladem Poptat tento díl
Číslo na výkresu 02	Název součástky Kód součástky REAR CYLINDER HEAD SUB ASSY 0JWA-026000-00001 Alternativy: 0JWA-026000-20000	Počet 1	Cena 15 523 Kč	není skladem Poptat tento díl
Číslo na výkresu 03	Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×13 30132-480130030	Počet 1	Cena 29,02 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky BOLT M6x25 0010-021017-0010	Počet 4	Cena 15,54 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky WASHER 5.3×11×1.5 0800-022011	Počet 1	Cena 43,52 Kč	není skladem Poptat tento díl
Číslo na výkresu 06	Název součástky Kód součástky HOUSING, THERMOSTAT 0800-022013 Alternativy: 0800-022013-10000	Počet 1	Cena 109 Kč	není skladem Poptat tento díl
Číslo na výkresu 07	Název součástky Kód součástky ZAPALOVACÍ SVÍČKA 0800-022800	Počet 1	Cena 451 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky SEAL RING 0010-022802	Počet 1	Cena 31,07 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky WASHER 20.5×30×0.8 0800-026002	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky LOCK CLIP, VALVE 0800-022016	Počet 8	Cena 62,15 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky UPPER SEAT, VALVE SPRING 0800-022007	Počet 4	Cena 87,05 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky SPRING, VALVE 0800-022006 Alternativy: 0800-022006-10000	Počet 4	Cena 62,15 Kč	není skladem Poptat tento díl
Číslo na výkresu 13	Název součástky Kód součástky SEAL RING, VALVE STEM 0010-022500 Alternativy: 0010-022500-10000	Počet 4	Cena 43,52 Kč	není skladem Poptat tento díl
Číslo na výkresu 14	Název součástky Kód součástky LOWER SEAT, VALVE SPRING 0800-022008	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky VALVE, INTAKE 0800-022004	Počet 2	Cena 186 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky BOLT,CYLINDER 0800-022003 Alternativy: 0800-022003-00001	Počet 4	Cena 62,15 Kč	není skladem Poptat tento díl
Číslo na výkresu 17	Název součástky Kód součástky BOLT M6x80 0800-022009-00001	Počet 2	Cena 15,54 Kč	není skladem Poptat tento díl
Číslo na výkresu 18	Název součástky Kód součástky VALVE, EXHAUST 0800-022005	Počet 2	Cena 280 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky TENSIONER 0800-022400 Alternativy: 0800-022400-10000	Počet 1	Cena 311 Kč	není skladem Poptat tento díl
Číslo na výkresu 20	Název součástky Kód součástky SCREW PLUG, TENSIONER 0800-022402	Počet 1	Cena cena není stanovena	není skladem Poptat tento díl
Číslo na výkresu 21	Název součástky Kód součástky O-SEAL RING 17X1.45 0800-022407	Počet 1	Cena 46,61 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky HOUSING, CHAIN TENSIONER 0800-022401	Počet 1	Cena cena není stanovena	není skladem Poptat tento díl
Číslo na výkresu 23	Název součástky Kód součástky SPRING, CHAIN TENSIONER 0800-022405	Počet 1	Cena cena není stanovena	není skladem Poptat tento díl
Číslo na výkresu 24	Název součástky Kód součástky PLUNGER, CHAIN TENSIONER 0800-022410	Počet 1	Cena cena není stanovena	není skladem Poptat tento díl
Číslo na výkresu 25	Název součástky Kód součástky SEAL RING, TENSIONER 0800-022017	Počet 1	Cena 15,54 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky FLANGE NUT M8 0010-011700-0010 Alternativy: 8010-020001	Počet 2	Cena 15,54 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky STUD M8×42 0180-022003-0010 Alternativy: 0180-022003-00001	Počet 2	Cena 31,07 Kč	není skladem Poptat tento díl
Číslo na výkresu 28	Název součástky Kód součástky BUSHING, EXHAUST PIPE 0800-022300	Počet 1	Cena 109 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky WATER TEMPERATURE SENSOR 0800-026200	Počet 1	Cena 761 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky WASHER 12.3×18.5×0.5 0800-022002	Počet 4	Cena 43,52 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky ROCKER ARM SHAFT 0800-022001	Počet 2	Cena 131 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky ROCKER ARM ASSY, AIR EXHAUST 0800-022600-20000	Počet 1	Cena 792 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky ROCKER ARM ASSY, AIR INTAKE 0800-022500-20000	Počet 1	Cena 792 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky ADJUST SCREW, VALVE CLEARANCE 0800-022510	Počet 4	Cena 62,15 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky ADJUST NUT,VALVE CLEARANCE 0800-022506	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky CLAMP D25 30603-025020 Alternativy: 30603-125020	Počet 2	Cena cena není stanovena	není skladem Poptat tento díl
Číslo na výkresu 37	Název součástky Kód součástky WATER OUTLET HOSE，REAR CYLINDER 0800-026001	Počet 1	Cena 218 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky CONNECTING PIPE, FRONT & REAR CYLINDER 0JYA-026001	Počet 1	Cena 186 Kč	není skladem Poptat tento díl
