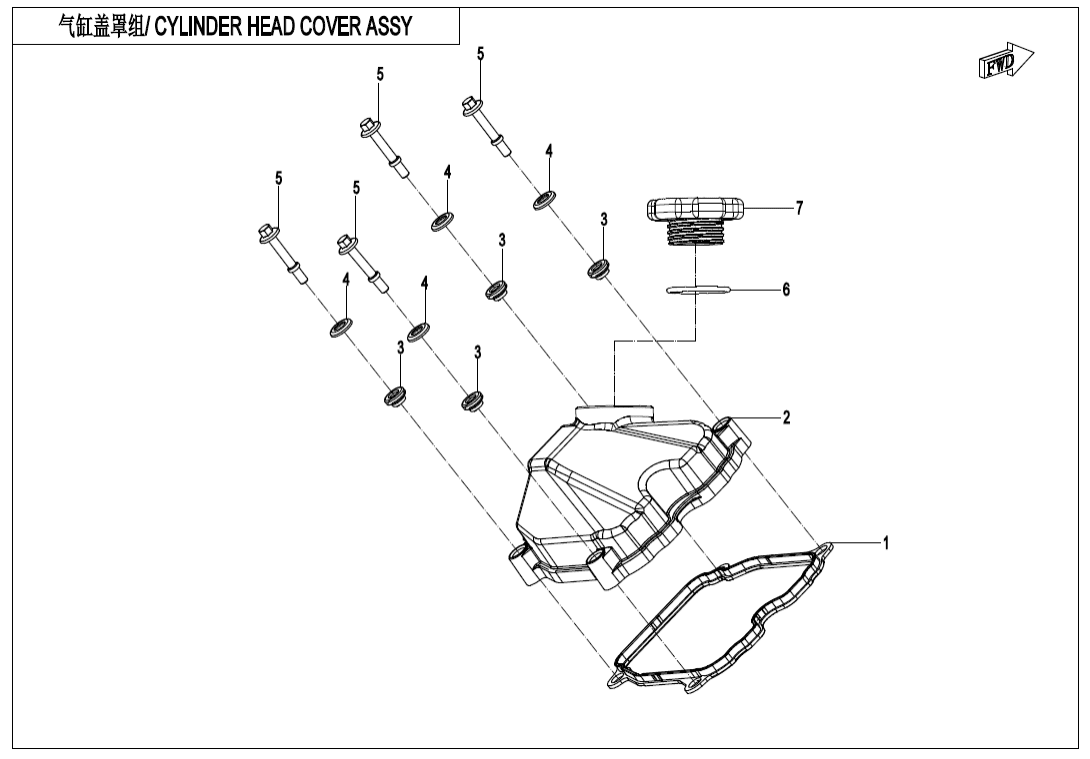

E02‑1-V2 CYLINDER HEAD COVER ASSY
E00 191S‑U6 ENGINE (0)
E01‑1 LEFT CRANKCASE ASSY (35)
E01‑2 RIGHT CRANKCASE ASSY (21)
E01‑3-V2 CVT CASE ASSY. (22)
E01‑4-V2 LEFT CRANKCASE COVER ASSY. (26)
E02‑1-V2 CYLINDER HEAD COVER ASSY (7)
E02‑2-A‑V2 CYLINDER HEAD ASSY.(ORDINARY) (34)
E02‑2-B‑V2 CYLINDER HEAD ASSY.(MATCHED WITH FUEL VAPORIZATION SYSTEM) (34)
E02‑3 CYLINDER BODY ASSY. (12)
E02‑4 CAMSHAFT OF CYLINDER ASSY. (8)
E03 MAGNETO ASSY. (3)
E04 CRANKSHAFT @^ CONNECTING ROD @^ PISTON ASSY. (10)
E05‑A-V2 CLUTCH @^ CVT ASSY. (26)
E05‑B CLUTCH @^ CVT ASSY(Chongqing Changxing) (29)
E06‑1 TRANSMISSION SYSTEM(1) (17)
E06‑2 TRANSMISSION SYSTEM(2) (35)
E06‑3-V2 TRANSMISSION SYSTEM(3) (29)
E07 OIL PUMP ASSY (14)
E08 WATER PUMP ASSY (11)
E09 STARTING SYSTEM (7)
E17 FUEL INJECTION SYSTEM (5)
E29 ENGINE GASKET KIT (1)
E30 ENGINE OIL SEAL @^O‑RING (1)
E99 CHANGE A NEW ENGINE (0)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL RING, CYLINDER HEAD COVER0800-021002-00001 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER HEAD COVER0GSV-021001-3000 |
Počet 1 | Cena 917 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER WASHER0800-021102-10000 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CAP, RUBBER WASHER0800-021103 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, CYLINDER HEAD COVER0800-021101-10001 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky O-SEAL RING 35x3.501A0-012003 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FILLER CAP0JYV-021003-4000 |
Počet 1 | Cena 203 Kč |
není skladem Poptat tento díl |
