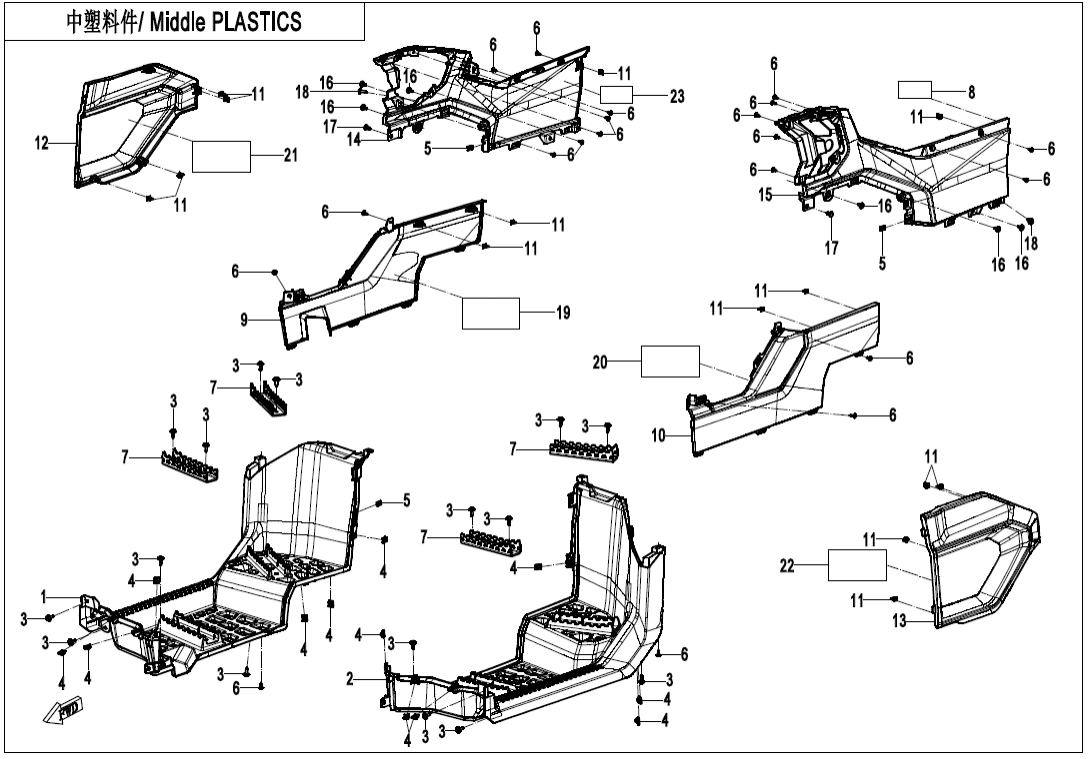

F04‑3 MIDDLE PLASTICS
F00‑1 ENGINE MOUNTING PARTS (13)
F00‑2 CVT AIR PIPE (16)
F01‑A LOCK KIT(WITHOUT FUEL TANK LOCK) (2)
F01‑B LOCK KIT(WITH FUEL TANK LOCK) (2)
F02 MUFFLER (43)
F03 FRAME (33)
F04‑1 FRONT PLASTICS (23)
F04‑2 FRONT PLASTICS (25)
F04‑3 MIDDLE PLASTICS (23)
F04‑4 REAR PLASTICS (36)
F04‑5 BOTTOM PLASTICS (7)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (24)
F07‑A FRONT WHEEL(ALUMIN) (13)
F07‑B FRONT WHEEL(STEEL) (13)
F08 BRAKE SYSTEM (47)
F10‑1 HANDLEBAR (14)
F10‑2-A STEERING SYSTEM (17)
F10‑2-B STEERING SYSTEM(EPS) (26)
F10‑3 HEATED HANDLEBAR (1)
F11‑A REAR WHEEL(ALUMIN) (13)
F11‑B REAR WHEEL(STEEL) (13)
F12 FUEL TANK (26)
F13 SEAT (7)
F14 RACK (15)
F15‑1 ELECTRIC SYSTEM (47)
F15‑2-V1 TOWING WINCH (22)
F15‑2-V2 TOWING WINCH (22)
F16 LIGHTS (14)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (32)
F19‑1-A DECAL KITS(GEDANITE GREY) (5)
F19‑1-B DECAL KITS(MAGMA RED) (5)
F19‑2-A WARNING DECAL (13)
F20 TOOL (1)
F23 BUMPER (9)
F27 FRONT CV SHAFT (3)
F28 REAR CV SHAFT (4)
F30 DRIVETRAIN SYSTEM (19)
F31 FRONT AXLE (75)
F32 GEAR SHIFTING (26)
F33‑A REAR AXLE(NO DIFFERENTIAL) (55)
F33‑B REAR AXLE(WITH DIFFERENTIAL) (72)
F38 OWNER\'S MANUAL (1)
F40‑A TOWBAR(PIN SHAFT CONNECTION ) (4)
F40‑B TOWBAR(BLOT CONNECTION) (4)
F41 AIR FILTER ASSY (17)
Motor (424)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RH FOOT PEDAL9CQV-042032-1301 |
Počet 1 | Cena 1 305 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH SIDE PLATE9CQV-042013-1301 |
Počet 1 | Cena 342 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky A-CLASP7DHV-040001-1000 |
Počet 14 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH COVER PLATE9DQV-042024-1101 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH COVER PLATE9DQV-042014-1101 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH SIDE PANEL9CQV-042021-1302 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH SIDE PANEL9CQV-042011-1302 |
Počet 1 | Cena cena není stanovena |
není skladem Poptat tento díl |
|
Číslo na výkresu 16 |
Název součástky Kód součástky INNER HEX BOLT M6x145BWV-040001-5000 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040008-5000 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RH SIDE PLATE HEAT INSULATION PAPER9CQV-042123-1300 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH FOOT PEDAL9CQV-042031-1301 |
Počet 1 | Cena 1 305 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LH SIDE PLATE HEAT INSULATION PAPER9CQV-042113-1300 |
Počet 1 | Cena 155 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RH COVER PLATE HEAT INSULATION PAPER9DQV-042124-1100 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LH COVER PLATE HEAT INSULATION PAPER9DQV-042114-1100 |
Počet 1 | Cena 109 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH SIDE PANEL HEAT INSULATION PAPER9CQV-042121-1300 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX BOLT M6x205BWV-040007-5000 |
Počet 16 | Cena 15,54 Kč |
není skladem Poptat tento díl |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 12 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CLAMP ST4.85020-040049 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INNER HEX SLEF-TAPPING SCREW ST4.8x165BWV-040016-5000 |
Počet 20 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky ANTISKID TEETH ASSY.9NTV-043505-1200 |
Počet 4 | Cena 388 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky LH SIDE PANEL HEAT INSULATION PAPER9CQV-042111-1300 |
Počet 1 | Cena 124 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RH SIDE PLATE9CQV-042023-1301 |
Počet 1 | Cena 342 Kč |
