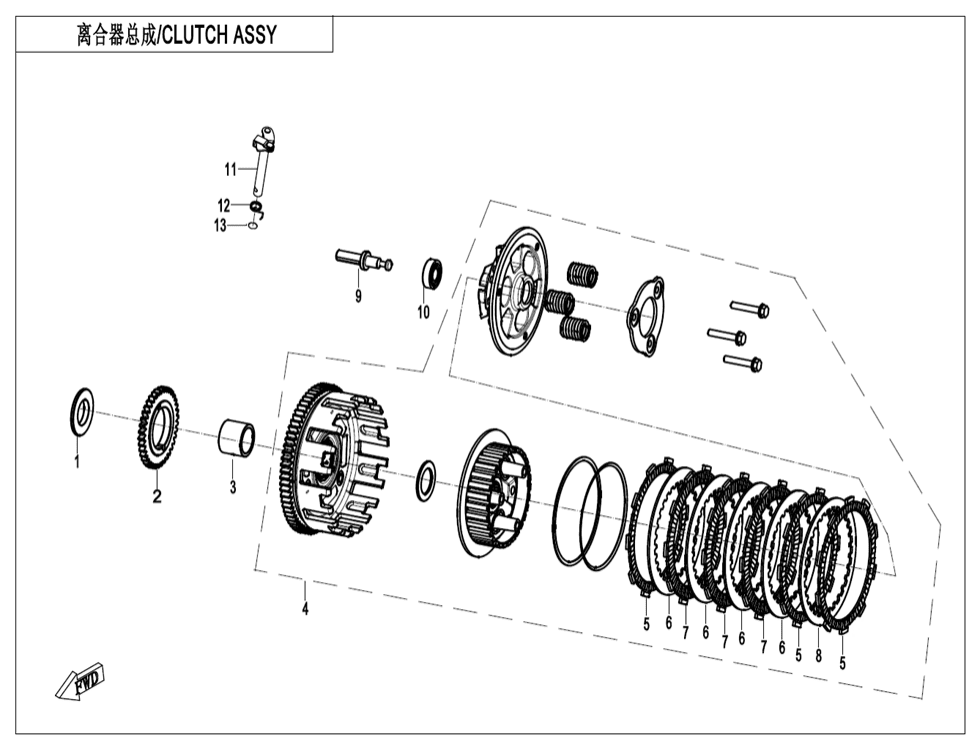

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky WASHER0SQV-050001-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky DRIVE GEAR, OIL PUMP0SQV-050005-1001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky AXLE SLEEVE, CLUTCH0SQV-050002-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CLUTCH ASSY0SQV-051000-1000-Q0-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CLUTCH ASSY0SQV-051000-1000-Q0-00002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FRICTION DISC 20DMB-051220 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DRIVEN DISC 20DMB-051207 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FRICTION DISC 10DMB-051210 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky DRIVEN DISC 10DMB-051205 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky ROD0SQV-050004-1001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ROLLER BEARING30400-01207 |
Cena 145 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CONTROL SHAFT, CLUTCH0SQV-050100-1000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RETURN SPRING, CLUTCH CONTROL LEVER0700-013006-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 12.5x18.5x0.60700-013007 Alternativy: 0700-013007-10000 |
Cena 43,56 Kč |
