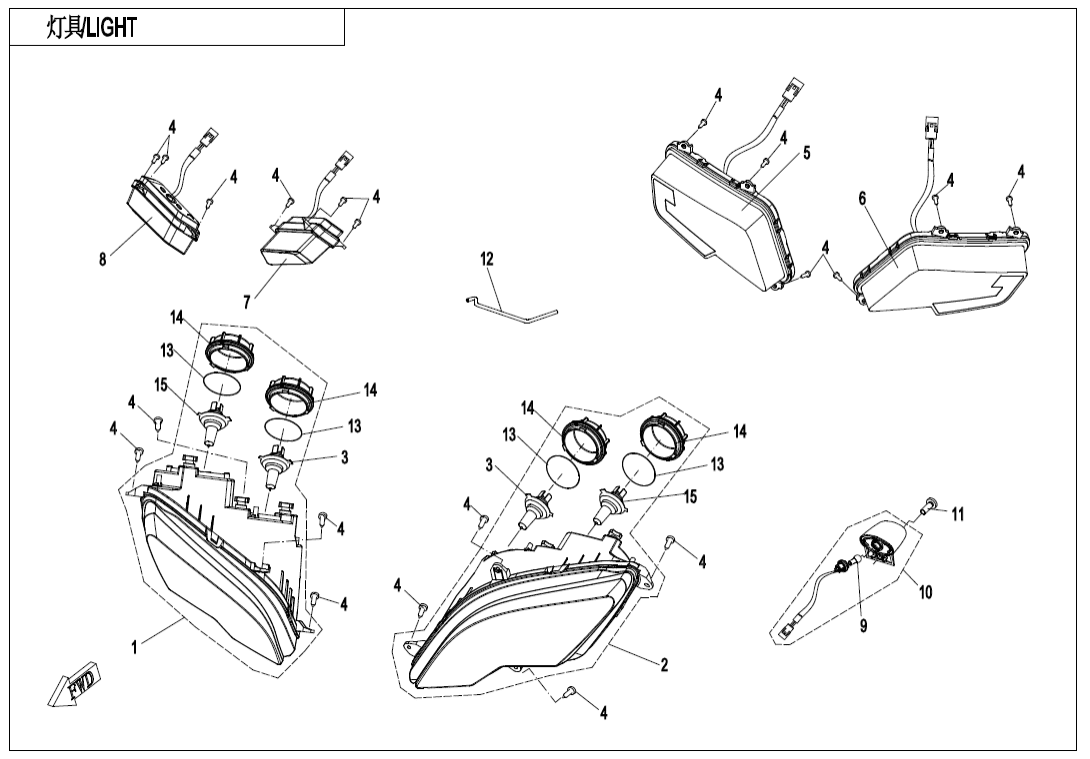

Číslo
na výkresu
Název součástky
Kód součástky
Počet Cena
Číslo
na výkresu
01
Název součástky
Kód součástky

HEADLIGHT,RH

5UW2-160120

Počet 1 Cena 7 385
 ks
Číslo
na výkresu
02
Název součástky
Kód součástky

HEADLIGHT,LH

5UW2-160110

Počet 1 Cena 7 385
 ks
Číslo
na výkresu
03
Název součástky
Kód součástky

BULB 12V H7

3112036

Počet 2 Cena 551
 ks
Číslo
na výkresu
04
Název součástky
Kód součástky

SELF-TAPPING SCREW ST4.2x16

30110-420160010

Počet 20 Cena 14,51
 ks
Číslo
na výkresu
05
Název součástky
Kód součástky

TAIL LIGHT, RH

5BW1-160220

Počet 1 Cena 4 062
 ks
Číslo
na výkresu
06
Název součástky
Kód součástky

TAIL LIGHT, LH

5BW1-160210

Počet 1 Cena 4 062
 ks
Číslo
na výkresu
07
Název součástky
Kód součástky

FRONT TURN LIGHT, LH

5UW2-160310

Počet 1 Cena 972
 ks
Číslo
na výkresu
08
Název součástky
Kód součástky

FRONT TURN LIGHT, RH

5UW2-160320

Počet 1 Cena 972
 ks
Číslo
na výkresu
09
Název součástky
Kód součástky

BULB

3112017

Počet 1 Cena 72,54
 ks
Číslo
na výkresu
10
Název součástky
Kód součástky

LICENCE LIGHT, T3

9CR6-161400

Počet 1 Cena 421
 ks
Číslo
na výkresu
11
Název součástky
Kód součástky

Šroub (vrut)

30105-050012410

Počet 1 Cena 14,51
 ks
Číslo
na výkresu
12
Název součástky
Kód součástky

RH BREATHER HOSE, HEADLIGHT

7030-160412

Počet 2 Cena cena není stanovena není skladem
Číslo
na výkresu
13
Název součástky
Kód součástky

SEAL RING, HEADLIGHT

7030-160112

Počet 4 Cena 58,03
 ks
Číslo
na výkresu
14
Název součástky
Kód součástky

COVER, HEADLIGHT

7030-160111

Počet 4 Cena 87,05
 ks
Číslo
na výkresu
15
Název součástky
Kód součástky

BULB

3112021

Počet 2 Cena 305
 ks
