T1B (2021)

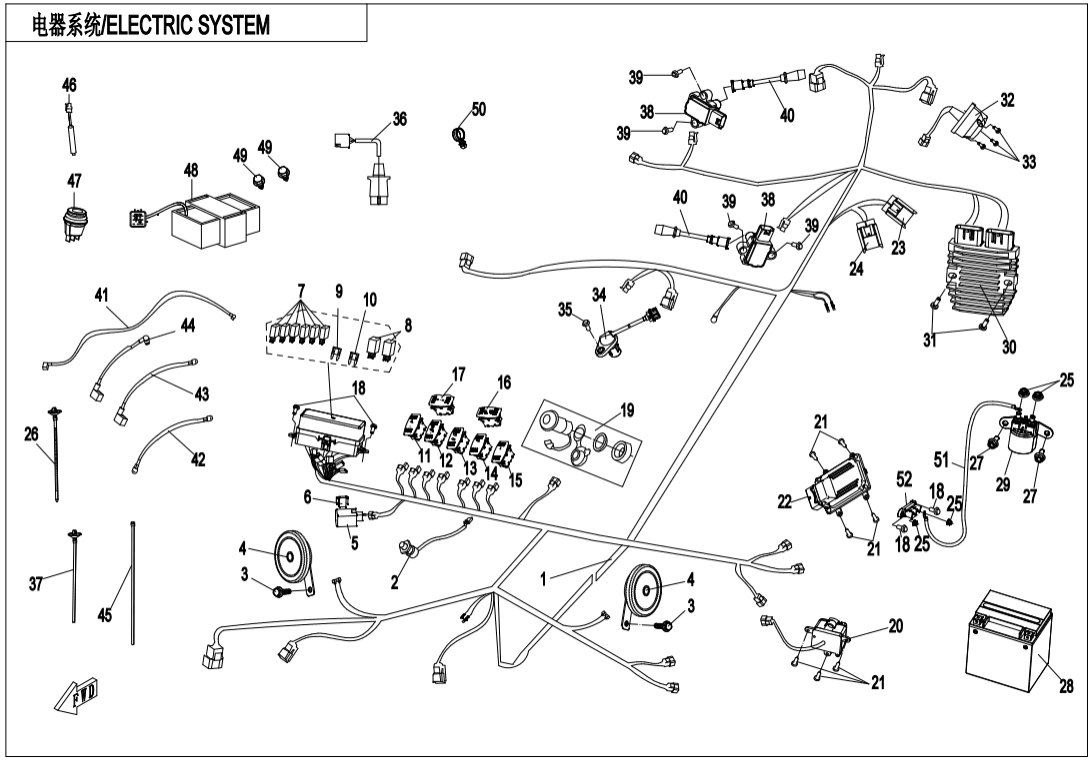

F15‑1-B‑V3 ELECTRIC SYSTEM(LOF)
F00‑1 ENGINE MOUNTING PARTS (14)
F00‑2-V2 CVT AIR PIPE (9)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02‑V2 MUFFLER (38)
F03‑V1 FRAME (52)
F03‑V2 FRAME (59)
F04‑1 FRONT PLASTIC 1 (19)
F04‑2 FRONT PLASTIC 2 (30)
F04‑3-V2 MIDDLE PLASTIC 1 (21)
F04‑3-V3 MIDDLE PLASTIC 1 (23)
F04‑4-V1 MIDDLE PLASTIC 2 (23)
F04‑4-V2 MIDDLE PLASTIC 2 (24)
F04‑5-V1 REAR PLASTIC 1 (39)
F04‑5-V2 REAR PLASTIC 1 (36)
F04‑5-V3 REAR PLASTIC 1 (38)
F04‑6 BOTTOM PLASTIC 2 (21)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05‑A-V4 FRONT SUSPENSION (53)
F05‑A-V5 FRONT SUSPENSION (45)
F05‑B-V4 FRONT SUSPENSION(OIL SHOCK ABSORBER) (53)
F05‑B-V5 FRONT SUSPENSION(OIL SHOCK ABSORBER) (37)
F06‑A-V2 REAR SUSPENSION (50)
F06‑A-V3 REAR SUSPENSION (49)
F06‑A-V4 REAR SUSPENSION (51)
F06‑B-V2 REAR SUSPENSION(OIL SHOCK ABSORBER) (50)
F06‑B-V3 REAR SUSPENSION(OIL SHOCK ABSORBER) (34)
F07 FRONT WHEEL (21)
F08‑A BRAKE SYSTEM(SUMITOMO) (56)
F08‑B BRAKE SYSTEM(STANDARD) (57)
F10‑A-V3 STEERING SYSTEM (55)
F10‑A-V4 STEERING SYSTEM (48)
F10‑B-V3 STEERING SYSTEM(EPS) (61)
F10‑B-V4 STEERING SYSTEM(EPS) (54)
F11 REAR WHEEL (22)
F12 FUEL TANK (24)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1-A‑V2 ELECTRIC SYSTEM (52)
F15‑1-A‑V3 ELECTRIC SYSTEM (59)
F15‑1-A‑V4 ELECTRIC SYSTEM (62)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (56)
F15‑1-B‑V3 ELECTRIC SYSTEM(LOF) (63)
F15‑2-V1 TOWING WINCH (14)
F15‑2-V2 TOWING WINCH (15)
F15‑3 INJECTOR SYSTEM (14)
F16 LIGHT (15)
F17 DASHBOARD (7)
F18‑V2 COOLING SYSTEM (37)
F19‑1-V4 DECAL WARNING (18)
F19‑2-A DECAL(LAVA ORANGE) (28)
F19‑2-B DECAL(ATHENS BLUE) (28)
F20‑V2 TOOLS (6)
F23‑V1 BUMPER (19)
F23‑V2 BUMPER (19)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (5)
F30 DRIVETRAIN SYSTEM (31)
F31‑V1 FRONT AXLE (61)
F31‑V2 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A-V3 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (58)
F33‑B-V3 REAR AXLE(NO DIFFERENTIAL) (53)
F34‑A 3‑POINT SEAT BELT (15)
F34‑A-V2 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (9)
F37‑V4 SIDE DOORS (51)
F37‑V5 SIDE DOORS (44)
F38‑A OWNER'S MANUAL (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER‘S MANUAL(AUSTRIA) (1)
F38‑D OWNER‘S MANUAL(GERMAN) (1)
F40‑A TOWBAR (9)
F40‑B TOWBAR (9)
F41‑V1 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel5BY4-150100-B0000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel5BY4-150100-C0000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BUTTON,CLOCK7030-170300 |
Počet 2 | Cena 479 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M8x1430006-080014810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ELECTRIC HORN6060-150600 |
Počet 2 | Cena 276 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Přerušovač blinkrů5UW2-150340 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CUSHION WASHER, FLASHER8010-150002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky AUXILIARY RELAY5BY4-150330 |
Počet 6 | Cena 203 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky AUXILIARY RELAY9010-150350 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FUSE (5A)8080-151301 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUSE 15A806A-151305 Alternativy: 806A-151303 |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OVERRIDING SWITCH7000-151400-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HORN SWITCH5BR0-151300 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DIMMER SWITCH5BR0-151200 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ILLUMINATION SWITCH5BR0-151100 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ALARM SWITCH5BR0-151600 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STOP SWITCH, ENGINE5UW2-151000 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TURNING SWITCH5BR0-151500 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky OUTPUT SEAT,POWER7020-150500 |
Počet 1 | Cena 551 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SWTICH ASSY.,2WD/4WD5UW2-160700 Alternativy: 5UW2-160700-00001 |
Počet 1 | Cena 1 219 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky 2WD/4WD SWITCH ASSY5UW2-160700-00001 Alternativy: 5UW2-160700-00002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Řídící jednotka ECU0JYA-174000-70000 |
Počet 1 | Cena 16 176 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Řídící jednotka ECU0JYA-174000-C0000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky 30A FUSE5BY4-151301 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FUSE (40A)9CR6-103501 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 9 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BATTERY31023000 |
Počet 1 | Cena 3 597 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BATTERY31023002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky GEL BATTERY31023004 |
Počet 1 | Cena 5 803 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky STARTER RELAY5270-150500 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REGULATOR0800-177000-10000 |
Počet 1 | Cena 6 703 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REGULATOR0800-177000 Alternativy: 0800-177000-10000 |
Počet 1 | Cena 7 385 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REGULATOR01AA-177000 |
Počet 1 | Cena 3 264 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REGULATOR0800-177000-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Šroub30004-060030810 Alternativy: 30004-060030420 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky POWER SOCKET，TRAILER9010-151010-1000 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW M5x3030105-050030410 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SPEED SENSOR7020-150400 |
Počet 1 | Cena 1 378 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky JOINT SEAT, TRAILER POWER9010-151020 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 14 | Cena 29,02 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky IGNITION COIL018B-178000 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky Šroub30006-060040810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky HIGH-TENSION CABLE0GRB-178000 |
Počet 2 | Cena 508 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky POSITIVE CABLE, STARTER MOTOR7000-150520 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky NEGATIVE CABLE, STARTER MOTOR7000-150620 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 43 |
Název součástky Kód součástky NEGATIVE CABLE, BATTERY7000-150610 Alternativy: 700V-150420-1500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 43 |
Název součástky Kód součástky NEGATIVE CABLE, BATTERY700V-150420-1500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky POSITIVE CABLE, BATTERY7000-150510 Alternativy: 700V-150410-1500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky POSITIVE CABLE, BATTERY700V-150410-1500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky TIE BAND9010-150004 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky INDICATOR4020-160603 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky SWITCH ASSY., FOG LIGHT9030-160810 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky CONTROL UNIT,TRAILER TURN LIGHT7030-160602 |
Počet 1 | Cena 1 045 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8×1330132-480130030 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky CABLE, STARTER RELAY7000-150530 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 52 |
Název součástky Kód součástky TERMINAL, CABLE5SY0-151610-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
