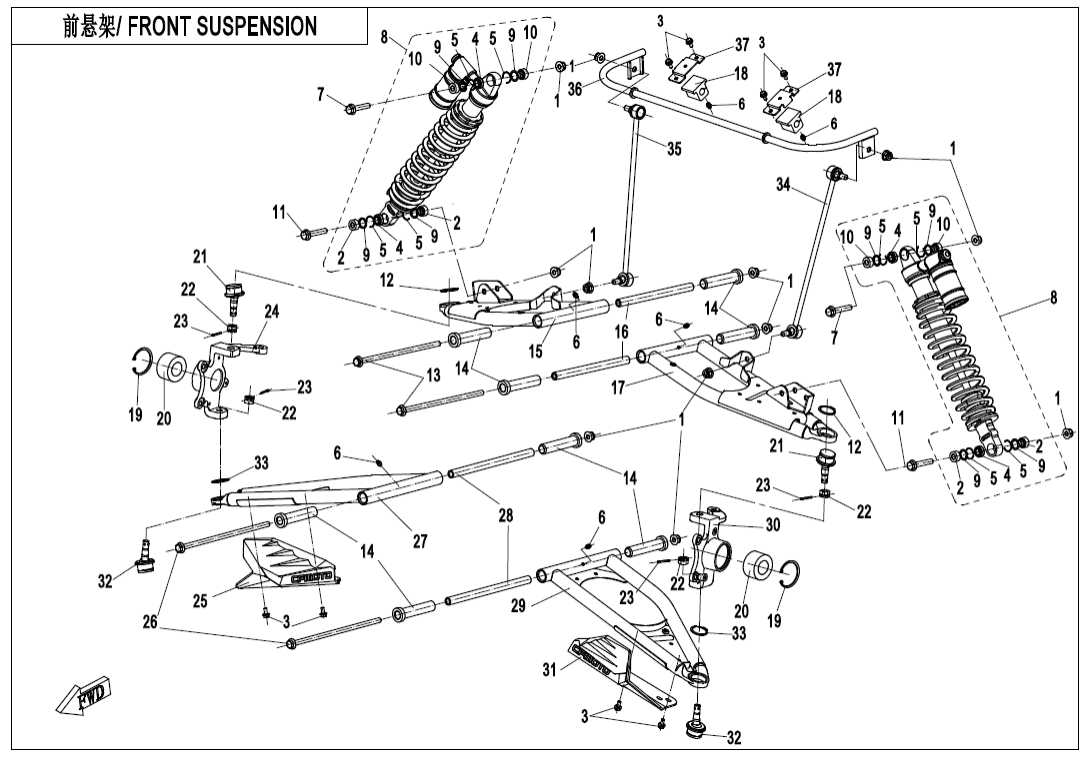

F05-A-V5 FRONT SUSPENSION

Gladiator Z1000

T1B (2021) F05‑A-V5 FRONT SUSPENSION F00‑1 ENGINE MOUNTING PARTS (14) F00‑2-V2 CVT AIR PIPE (9) F01‑A LOCK KIT(STANDARD) (2) F01‑B LOCK KIT(SUMITOMO) (2) F02‑V2 MUFFLER (38) F03‑V1 FRAME (52) F03‑V2 FRAME (59) F04‑1 FRONT PLASTIC 1 (19) F04‑2 FRONT PLASTIC 2 (30) F04‑3-V2 MIDDLE PLASTIC 1 (21) F04‑3-V3 MIDDLE PLASTIC 1 (23) F04‑4-V1 MIDDLE PLASTIC 2 (23) F04‑4-V2 MIDDLE PLASTIC 2 (24) F04‑5-V1 REAR PLASTIC 1 (39) F04‑5-V2 REAR PLASTIC 1 (36) F04‑5-V3 REAR PLASTIC 1 (38) F04‑6 BOTTOM PLASTIC 2 (21) F04‑7 MIDDLE PLASTIC 3(EPS) (8) F05‑A-V4 FRONT SUSPENSION (53) F05‑A-V5 FRONT SUSPENSION (45) F05‑B-V4 FRONT SUSPENSION(OIL SHOCK ABSORBER) (53) F05‑B-V5 FRONT SUSPENSION(OIL SHOCK ABSORBER) (37) F06‑A-V2 REAR SUSPENSION (50) F06‑A-V3 REAR SUSPENSION (49) F06‑A-V4 REAR SUSPENSION (51) F06‑B-V2 REAR SUSPENSION(OIL SHOCK ABSORBER) (50) F06‑B-V3 REAR SUSPENSION(OIL SHOCK ABSORBER) (34) F07 FRONT WHEEL (21) F08‑A BRAKE SYSTEM(SUMITOMO) (56) F08‑B BRAKE SYSTEM(STANDARD) (57) F10‑A-V3 STEERING SYSTEM (55) F10‑A-V4 STEERING SYSTEM (48) F10‑B-V3 STEERING SYSTEM(EPS) (61) F10‑B-V4 STEERING SYSTEM(EPS) (54) F11 REAR WHEEL (22) F12 FUEL TANK (24) F13‑A SEAT(BLACK@^RED) (14) F13‑B SEAT(BLACK@^GREY) (14) F15‑1-A‑V2 ELECTRIC SYSTEM (52) F15‑1-A‑V3 ELECTRIC SYSTEM (59) F15‑1-A‑V4 ELECTRIC SYSTEM (62) F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (56) F15‑1-B‑V3 ELECTRIC SYSTEM(LOF) (63) F15‑2-V1 TOWING WINCH (14) F15‑2-V2 TOWING WINCH (15) F15‑3 INJECTOR SYSTEM (14) F16 LIGHT (15) F17 DASHBOARD (7) F18‑V2 COOLING SYSTEM (37) F19‑1-V4 DECAL WARNING (18) F19‑2-A DECAL(LAVA ORANGE) (28) F19‑2-B DECAL(ATHENS BLUE) (28) F20‑V2 TOOLS (6) F23‑V1 BUMPER (19) F23‑V2 BUMPER (19) F26‑1 BODY ACCESSORIESⅠ (4) F26‑2 BODY ACCESSORIESⅡ (10) F27 FRONT CV SHAFT (5) F28 REAR CV SHAFT (5) F30 DRIVETRAIN SYSTEM (31) F31‑V1 FRONT AXLE (61) F31‑V2 FRONT AXLE (61) F32 GEAR SHIFTING (10) F33‑A-V3 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (58) F33‑B-V3 REAR AXLE(NO DIFFERENTIAL) (53) F34‑A 3‑POINT SEAT BELT (15) F34‑A-V2 3‑POINT SEAT BELT (15) F34‑B 5‑POINT SEAT BELT (9) F37‑V4 SIDE DOORS (51) F37‑V5 SIDE DOORS (44) F38‑A OWNER'S MANUAL (2) F38‑B OWNER'S MANUAL(FRENCH) (1) F38‑C OWNER‘S MANUAL(AUSTRIA) (1) F38‑D OWNER‘S MANUAL(GERMAN) (1) F40‑A TOWBAR (9) F40‑B TOWBAR (9) F41‑V1 AIR FILTER ASSY (16)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky NUT M10x1.25 30204-102810	Počet 12	Cena 14,51 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky SPACER RING 1 7000-050504	Počet 4	Cena 203 Kč	ks
Číslo na výkresu 03	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 8	Cena 14,51 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky BEARING COMP. 7000-050510	Počet 4	Cena 987 Kč	ks
Číslo na výkresu 05	Název součástky Kód součástky CIRCLIP 7000-050502	Počet 8	Cena 145 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky GREASE NOZZLE 3121401	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 07	Název součástky Kód součástky BOLT M10x1.25x50 30006-102050810	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 08	Název součástky Kód součástky FRONT SHOCK ABSORBER WHITE 7000-050500-10000	Počet 2	Cena 12 593 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky SUPPORTING ROD, FRONT SHOCK ABSORBER 7000-050501	Počet 8	Cena 72,54 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky SPACER RING 7000-050503	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 11	Název součástky Kód součástky Šroub 30006-102055810	Počet 2	Cena 58,03 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky CIRCLIPS FOR SHAFT32 30801-03205	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky MOUNTING SHAFT, REAR ARM 4060-060101	Počet 2	Cena 160 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky LONG BUSH，SWING ARM 9060-050002	Počet 8	Cena 218 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky FRONT RH UPPER SWING ARM 7000-050110-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky MIDDLE SPACER, REAR UPPER SWING ARM 9060-060101-00002	Počet 2	Cena 203 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky FRONT LH UPPER SWING ARM 7000-050310-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 18	Název součástky Kód součástky RUBBER SEAT, FRONT STABILIZER BAR 7000-050601	Počet 2	Cena 116 Kč	ks
Číslo na výkresu 19	Název součástky Kód součástky CIRCLIP FOR HOLE 55 30800-05505	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky BEARING, HUB 9GQ0-050710	Počet 2	Cena 899 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky MAIN PIN COMP. 9030-050600-10000	Počet 2	Cena 1 306 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky MAIN PIN COMP. 9030-050600 Alternativy: 9030-050600-10000	Počet 2	Cena 1 523 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky Matice 30219-122810	Počet 4	Cena 29,02 Kč	ks
Číslo na výkresu 23	Název součástky Kód součástky COTTER PIN 30903-0322210	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky RH STEERING KNUCKLE 5BWB-050802-10000	Počet 1	Cena 2 396 Kč	ks
Číslo na výkresu 25	Název součástky Kód součástky RH GUARD, FRONT SUSPENSION 5BWB-050004	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky SHAFT, FRONT SWNG ARM 4060-050101	Počet 2	Cena 174 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky FRONT LOWER SWING ARM,RH 7000-050210-3B000	Počet 1	Cena 2 974 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky FRONT LOWER SWING ARM,RH 7000-050210-3E800	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky FRONT LOWER SWING ARM, RH 7000-050210-3R000	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 27	Název součástky Kód součástky FRONT LOWER SWING ARM, RH 7000-050210-3V200	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky MIDDLE SPACER, FRONT SWING ARM 9060-050101-00002	Počet 2	Cena 203 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky FRONT LOWER SWING ARM, LH 7000-050410-3B000	Počet 1	Cena 2 974 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky FRONT LOWER SWING ARM, LH 7000-050410-3E800	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky FRONT LOWER SWING ARM, LH 7000-050410-3R000	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky FRONT RH LOWER SWING ARM 7000-050410-3V200	Počet 1	Cena 2 742 Kč	ks
Číslo na výkresu 30	Název součástky Kód součástky LH STEERING KNUCKLE 5BWB-050702-10000	Počet 1	Cena 2 396 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky LH GUARD, FRONT SUSPENSION 5BWB-050003	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky BALL PIN COMP. 9060-050900 Alternativy: 9060-050900-10000	Počet 2	Cena 856 Kč	ks
Číslo na výkresu 32	Název součástky Kód součástky BALL PIN COMP. 9060-050900-10000	Počet 2	Cena 856 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky CIRCLIPS FOR SHAFT 34 30801-03405	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky FRONT LINKAGE BAR (LH) 9060-050620-1000	Počet 1	Cena 1 364 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky FRONT LINKAGE BAR (RH) 9060-050640-1000 Alternativy: 9060-050640-20000	Počet 1	Cena 1 364 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky FRONT STABILIZER BAR 7000-050610	Počet 1	Cena 1 088 Kč	ks
Číslo na výkresu 37	Název součástky Kód součástky BUSHING, STABILIZER BAR 9060-050602	Počet 2	Cena cena není stanovena	není skladem
