T1B (2021)

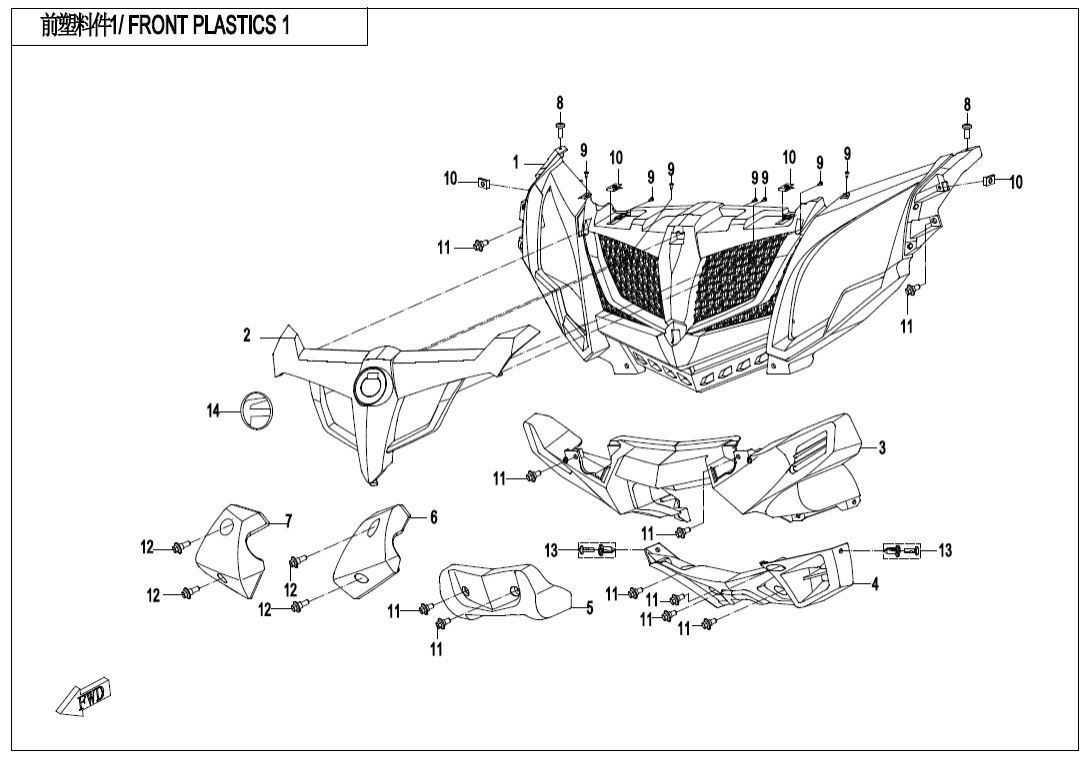

F04‑1 FRONT PLASTIC 1
F00‑1 ENGINE MOUNTING PARTS (14)
F00‑2-V2 CVT AIR PIPE (9)
F01‑A LOCK KIT(STANDARD) (2)
F01‑B LOCK KIT(SUMITOMO) (2)
F02‑V2 MUFFLER (38)
F03‑V1 FRAME (52)
F03‑V2 FRAME (59)
F04‑1 FRONT PLASTIC 1 (19)
F04‑2 FRONT PLASTIC 2 (30)
F04‑3-V2 MIDDLE PLASTIC 1 (21)
F04‑3-V3 MIDDLE PLASTIC 1 (23)
F04‑4-V1 MIDDLE PLASTIC 2 (23)
F04‑4-V2 MIDDLE PLASTIC 2 (24)
F04‑5-V1 REAR PLASTIC 1 (39)
F04‑5-V2 REAR PLASTIC 1 (36)
F04‑5-V3 REAR PLASTIC 1 (38)
F04‑6 BOTTOM PLASTIC 2 (21)
F04‑7 MIDDLE PLASTIC 3(EPS) (8)
F05‑A-V4 FRONT SUSPENSION (53)
F05‑A-V5 FRONT SUSPENSION (45)
F05‑B-V4 FRONT SUSPENSION(OIL SHOCK ABSORBER) (53)
F05‑B-V5 FRONT SUSPENSION(OIL SHOCK ABSORBER) (37)
F06‑A-V2 REAR SUSPENSION (50)
F06‑A-V3 REAR SUSPENSION (49)
F06‑A-V4 REAR SUSPENSION (51)
F06‑B-V2 REAR SUSPENSION(OIL SHOCK ABSORBER) (50)
F06‑B-V3 REAR SUSPENSION(OIL SHOCK ABSORBER) (34)
F07 FRONT WHEEL (21)
F08‑A BRAKE SYSTEM(SUMITOMO) (56)
F08‑B BRAKE SYSTEM(STANDARD) (57)
F10‑A-V3 STEERING SYSTEM (55)
F10‑A-V4 STEERING SYSTEM (48)
F10‑B-V3 STEERING SYSTEM(EPS) (61)
F10‑B-V4 STEERING SYSTEM(EPS) (54)
F11 REAR WHEEL (22)
F12 FUEL TANK (24)
F13‑A SEAT(BLACK@^RED) (14)
F13‑B SEAT(BLACK@^GREY) (14)
F15‑1-A‑V2 ELECTRIC SYSTEM (52)
F15‑1-A‑V3 ELECTRIC SYSTEM (59)
F15‑1-A‑V4 ELECTRIC SYSTEM (62)
F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (56)
F15‑1-B‑V3 ELECTRIC SYSTEM(LOF) (63)
F15‑2-V1 TOWING WINCH (14)
F15‑2-V2 TOWING WINCH (15)
F15‑3 INJECTOR SYSTEM (14)
F16 LIGHT (15)
F17 DASHBOARD (7)
F18‑V2 COOLING SYSTEM (37)
F19‑1-V4 DECAL WARNING (18)
F19‑2-A DECAL(LAVA ORANGE) (28)
F19‑2-B DECAL(ATHENS BLUE) (28)
F20‑V2 TOOLS (6)
F23‑V1 BUMPER (19)
F23‑V2 BUMPER (19)
F26‑1 BODY ACCESSORIESⅠ (4)
F26‑2 BODY ACCESSORIESⅡ (10)
F27 FRONT CV SHAFT (5)
F28 REAR CV SHAFT (5)
F30 DRIVETRAIN SYSTEM (31)
F31‑V1 FRONT AXLE (61)
F31‑V2 FRONT AXLE (61)
F32 GEAR SHIFTING (10)
F33‑A-V3 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (58)
F33‑B-V3 REAR AXLE(NO DIFFERENTIAL) (53)
F34‑A 3‑POINT SEAT BELT (15)
F34‑A-V2 3‑POINT SEAT BELT (15)
F34‑B 5‑POINT SEAT BELT (9)
F37‑V4 SIDE DOORS (51)
F37‑V5 SIDE DOORS (44)
F38‑A OWNER'S MANUAL (2)
F38‑B OWNER'S MANUAL(FRENCH) (1)
F38‑C OWNER‘S MANUAL(AUSTRIA) (1)
F38‑D OWNER‘S MANUAL(GERMAN) (1)
F40‑A TOWBAR (9)
F40‑B TOWBAR (9)
F41‑V1 AIR FILTER ASSY (16)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky UPPER PROTECTOR PANEL,FRONT7000-042611 |
Počet 1 | Cena 1 872 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE7000-042612-0YD00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE7000-042612-0EK00 Alternativy: 700V-042612-1000-0EK00 |
Počet 1 | Cena 1 233 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE700V-042612-1000-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT DECO PLATE700V-042612-1000-0YD00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FRONT MIDDLE PANEL7000-042631 |
Počet 1 | Cena 1 059 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT LOWER GUARD7000-042632 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky COVER, WINCH7000-042661 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRONT RUBBER BLOCK(LH)7000-042641 Alternativy: 7000-042641-20000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LH FRONT RUBBER BLOCK7000-042641-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT RUBBER BLOCK(RH)7000-042651 Alternativy: 7000-042651-20000 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RH FRONT RUBBER BLOCK7000-042651-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub (vrut)30105-060016410 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1630110-480160010 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW M6×17.5 ARMY GREEN8030-040020-1000 Alternativy: 5BY0-000303 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT，M6×228010-040038 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CFMOTO LOGO7030-190001 |
Počet 1 | Cena 740 Kč |
