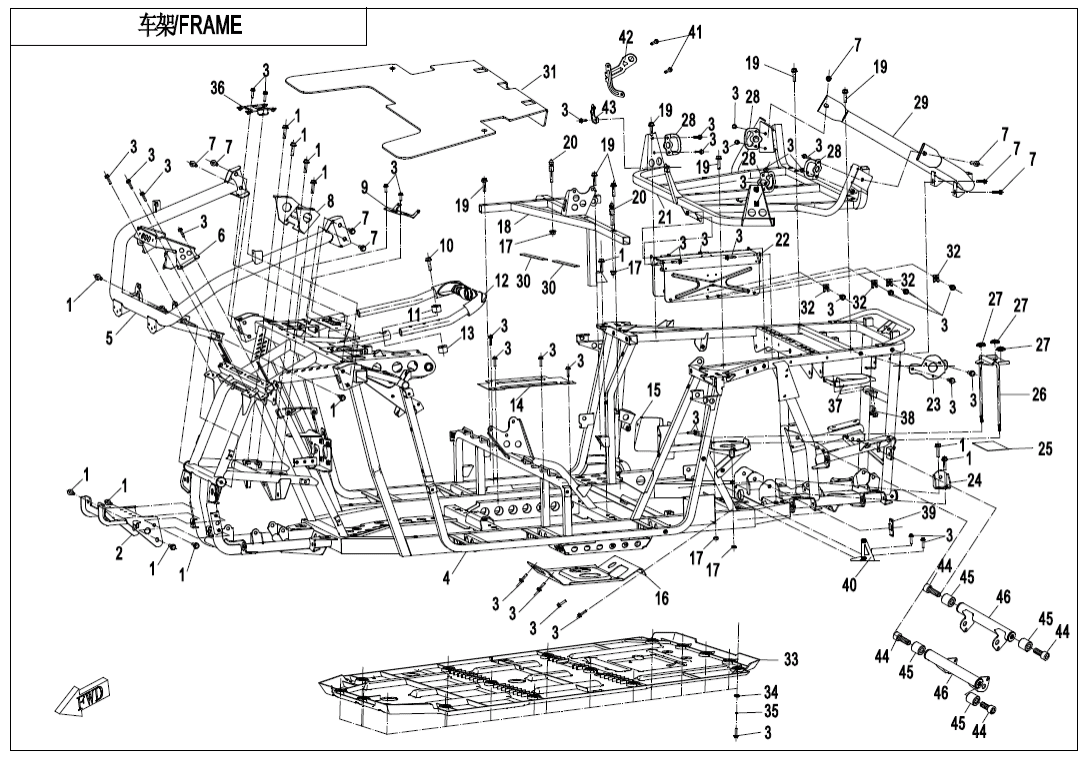

F03-V1 FRAME | Journeyman CZ

Gladiator Z1000

T1B (2021) F03‑V1 FRAME F00‑1 ENGINE MOUNTING PARTS (14) F00‑2-V2 CVT AIR PIPE (9) F01‑A LOCK KIT(STANDARD) (2) F01‑B LOCK KIT(SUMITOMO) (2) F02‑V2 MUFFLER (38) F03‑V1 FRAME (52) F03‑V2 FRAME (59) F04‑1 FRONT PLASTIC 1 (19) F04‑2 FRONT PLASTIC 2 (30) F04‑3-V2 MIDDLE PLASTIC 1 (21) F04‑3-V3 MIDDLE PLASTIC 1 (23) F04‑4-V1 MIDDLE PLASTIC 2 (23) F04‑4-V2 MIDDLE PLASTIC 2 (24) F04‑5-V1 REAR PLASTIC 1 (39) F04‑5-V2 REAR PLASTIC 1 (36) F04‑5-V3 REAR PLASTIC 1 (38) F04‑6 BOTTOM PLASTIC 2 (21) F04‑7 MIDDLE PLASTIC 3(EPS) (8) F05‑A-V4 FRONT SUSPENSION (53) F05‑A-V5 FRONT SUSPENSION (45) F05‑B-V4 FRONT SUSPENSION(OIL SHOCK ABSORBER) (53) F05‑B-V5 FRONT SUSPENSION(OIL SHOCK ABSORBER) (37) F06‑A-V2 REAR SUSPENSION (50) F06‑A-V3 REAR SUSPENSION (49) F06‑A-V4 REAR SUSPENSION (51) F06‑B-V2 REAR SUSPENSION(OIL SHOCK ABSORBER) (50) F06‑B-V3 REAR SUSPENSION(OIL SHOCK ABSORBER) (34) F07 FRONT WHEEL (21) F08‑A BRAKE SYSTEM(SUMITOMO) (56) F08‑B BRAKE SYSTEM(STANDARD) (57) F10‑A-V3 STEERING SYSTEM (55) F10‑A-V4 STEERING SYSTEM (48) F10‑B-V3 STEERING SYSTEM(EPS) (61) F10‑B-V4 STEERING SYSTEM(EPS) (54) F11 REAR WHEEL (22) F12 FUEL TANK (24) F13‑A SEAT(BLACK@^RED) (14) F13‑B SEAT(BLACK@^GREY) (14) F15‑1-A‑V2 ELECTRIC SYSTEM (52) F15‑1-A‑V3 ELECTRIC SYSTEM (59) F15‑1-A‑V4 ELECTRIC SYSTEM (62) F15‑1-B‑V2 ELECTRIC SYSTEM(LOF) (56) F15‑1-B‑V3 ELECTRIC SYSTEM(LOF) (63) F15‑2-V1 TOWING WINCH (14) F15‑2-V2 TOWING WINCH (15) F15‑3 INJECTOR SYSTEM (14) F16 LIGHT (15) F17 DASHBOARD (7) F18‑V2 COOLING SYSTEM (37) F19‑1-V4 DECAL WARNING (18) F19‑2-A DECAL(LAVA ORANGE) (28) F19‑2-B DECAL(ATHENS BLUE) (28) F20‑V2 TOOLS (6) F23‑V1 BUMPER (19) F23‑V2 BUMPER (19) F26‑1 BODY ACCESSORIESⅠ (4) F26‑2 BODY ACCESSORIESⅡ (10) F27 FRONT CV SHAFT (5) F28 REAR CV SHAFT (5) F30 DRIVETRAIN SYSTEM (31) F31‑V1 FRONT AXLE (61) F31‑V2 FRONT AXLE (61) F32 GEAR SHIFTING (10) F33‑A-V3 REAR AXLE(AUTOMATIC DIFFERENTIAL LOCK) (58) F33‑B-V3 REAR AXLE(NO DIFFERENTIAL) (53) F34‑A 3‑POINT SEAT BELT (15) F34‑A-V2 3‑POINT SEAT BELT (15) F34‑B 5‑POINT SEAT BELT (9) F37‑V4 SIDE DOORS (51) F37‑V5 SIDE DOORS (44) F38‑A OWNER'S MANUAL (2) F38‑B OWNER'S MANUAL(FRENCH) (1) F38‑C OWNER‘S MANUAL(AUSTRIA) (1) F38‑D OWNER‘S MANUAL(GERMAN) (1) F40‑A TOWBAR (9) F40‑B TOWBAR (9) F41‑V1 AIR FILTER ASSY (16)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 01	Název součástky Kód součástky Šroub 30006-080016810	Počet 17	Cena 14,51 Kč	ks
Číslo na výkresu 02	Název součástky Kód součástky MOUNTING BRACKET,WINCH 7000-037370	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 03	Název součástky Kód součástky BOLT M6x12 30006-060012810 Alternativy: 30006-060012870	Počet 38	Cena 14,51 Kč	ks
Číslo na výkresu 04	Název součástky Kód součástky Hlavní Rám 5BY2-031000-00001 Alternativy: A000-050015	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 04	Název součástky Kód součástky Sestava rámu 5BY2-031000-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 04	Název součástky Kód součástky Hlavní Rám 5BY2-031000-60000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 05	Název součástky Kód součástky FRONT BUMPER 7000-031500	Počet 1	Cena 9 038 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky UPPER BRACKET, RESERVOIR TANK 9060-037110 Alternativy: 9060-037110-10000	Počet 1	Cena 754 Kč	ks
Číslo na výkresu 06	Název součástky Kód součástky UPPER BRACKET, RESERVOIR TANK 9060-037110-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 07	Název součástky Kód součástky Šroub 30006-102016810	Počet 8	Cena cena není stanovena	není skladem
Číslo na výkresu 08	Název součástky Kód součástky MOUNTING SEAT, STEERING MOTOR 9060-037450	Počet 1	Cena 377 Kč	ks
Číslo na výkresu 09	Název součástky Kód součástky BRACKET ASSY, RELAY BOX 7000-030030 Alternativy: 7000-030030-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky Šroub 30006-080050810 Alternativy: 30102-080050870	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 11	Název součástky Kód součástky UPPER MOUNT BLOCK, PASSENGER HANDREST 7000-100004 Alternativy: 30102-080050870	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 12	Název součástky Kód součástky HANDREST TUBE ASSY. 7000-100110	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 13	Název součástky Kód součástky UPPER MOUNT BLOCK, PASSENGER HANDREST 7000-100005 Alternativy: 30102-080050870	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 14	Název součástky Kód součástky HEAT INSULATOR, FUEL TANK 9060-038125	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 15	Název součástky Kód součástky REAR PLATE，FUEL TANK 7000-031701	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 16	Název součástky Kód součástky BASE PLATE, ENGINE 7000-031801-00001	Počet 1	Cena 798 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky NUT M8 30204-080810	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky MOUNT BRACKET,SEAT 7000-031100-10000 Alternativy: 7000-031100-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 18	Název součástky Kód součástky MOUNT BRACKET, SEAT 7000-031100-20000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky Šroub 30006-080040810	Počet 7	Cena 29,02 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky LIMIT ROD， SEAT 9060-037663 Alternativy: 9060-037663-00001	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 20	Název součástky Kód součástky LIMIT LEVER, SEAT 9060-037663-00001	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 21	Název součástky Kód součástky MOUNT SEAT，CARGO BOX 5BY2-032100 Alternativy: 5BY2-032100-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 22	Název součástky Kód součástky HEAT INSULATOR PLATE 7000-020020 Alternativy: 7000-020020-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 23	Název součástky Kód součástky SEAT，TRAILER POWER 7000-031810	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 24	Název součástky Kód součástky MOVING BRACKET(LH)， ENGINE 7000-031802	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 25	Název součástky Kód součástky SPONGE PAD, FUEL TANK 9010-120008	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 26	Název součástky Kód součástky PRESS PLATE, BATTERY 7000-031820	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky RUBBER WASHER, BATTERY 9010-030005	Počet 3	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky HOOK,BAND 9030-220004	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 29	Název součástky Kód součástky REAR BUMPER ASSY. 7000-031400-00001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 30	Název součástky Kód součástky SPONGE STRIP 1, HEAT INSULATOR 9060-038129	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 31	Název součástky Kód součástky HEAT INSULTOR,CARGO BOX 5BR0-031301	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky NUT CLIP M6 8030-040800 Alternativy: 8030-040800-00001	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 33	Název součástky Kód součástky BASE PLATE 9060-040024-10000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 34	Název součástky Kód součástky BASE PLATE GASKET 9060-040028	Počet 16	Cena 29,02 Kč	ks
Číslo na výkresu 35	Název součástky Kód součástky Podložka 30303-060112	Počet 16	Cena 14,51 Kč	ks
Číslo na výkresu 36	Název součástky Kód součástky MUFFLER HOLDER 5BY2-032200	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 37	Název součástky Kód součástky BOLT M6x16 30006-060016810 Alternativy: 30006-060016870	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 38	Název součástky Kód součástky PLUG 9060-038122	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 39	Název součástky Kód součástky BRACKET, PARKING CABLE 5BWB-030110 Alternativy: 5BWB-030110-00001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 39	Název součástky Kód součástky BRACKET, PARKING CABLE 5BWB-030110-00001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 40	Název součástky Kód součástky BOLT M6×18 0010-023008-0010	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 41	Název součástky Kód součástky BRACKET, FENDER OF AIR FILTER 5BY2-030001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 42	Název součástky Kód součástky SEAT, AIR INLET PORT 7000-030040	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 43	Název součástky Kód součástky Šroub (vrut) 30102-102035810	Počet 4	Cena cena není stanovena	není skladem
Číslo na výkresu 44	Název součástky Kód součástky MOUNTING BUSH,REAL AXLE 7000-031803	Počet 4	Cena 116 Kč	ks
Číslo na výkresu 45	Název součástky Kód součástky MOUNT FRAME,REAL AXLE 7000-030010 Alternativy: 7000-030010-10000	Počet 2	Cena 261 Kč	ks
Číslo na výkresu 45	Název součástky Kód součástky MOUNT FRAME, REAL GEAR CASE 7000-030010-10000	Počet 2	Cena cena není stanovena	není skladem
